产品概要

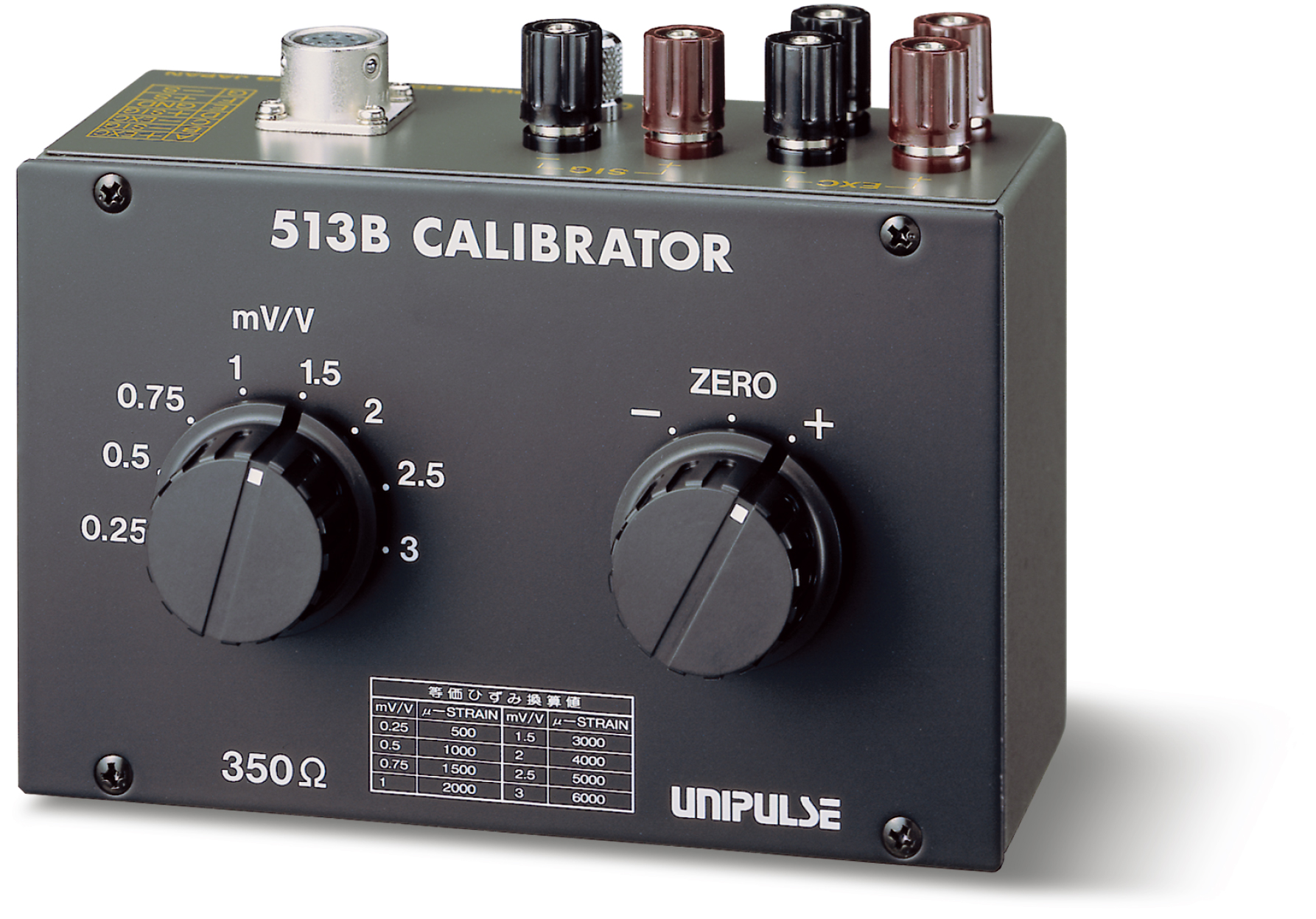

513B是由同350 Ω的应变式传感器同样的内部回路构造而成的，是一种能够在很大范围内产生疑似传感器信号的信号发生器。


技术参数

输入阻抗 350 Ω±2％
输出阻抗 350 Ω±2％
校正输出值 0.25，0.5，0.75，1，1.5，2，2.5，3 mV/V
极性 +，-，ZERO
误差 各边缘的±0.01％ 以内
感度变化 ±5 ppm/℃
激励电压 DC 10 V（DC 15 Vmax）
外形尺寸 150（W） × 95（H） × 63（D）mm（不含凸起部分）
重量 约 800 g
使用条件 温度：－20 ～ ＋60℃
湿度：80％ RH 以下（无凝霜）
附属品 两端带PRC连接器（6芯）的电缆 1 m ・・・・1
其他部件 CA4230 ：JR-PRC变换中继（6芯）电缆 0.3 m

（上述的技术参数附属的电缆使用的时候）
