产品概要

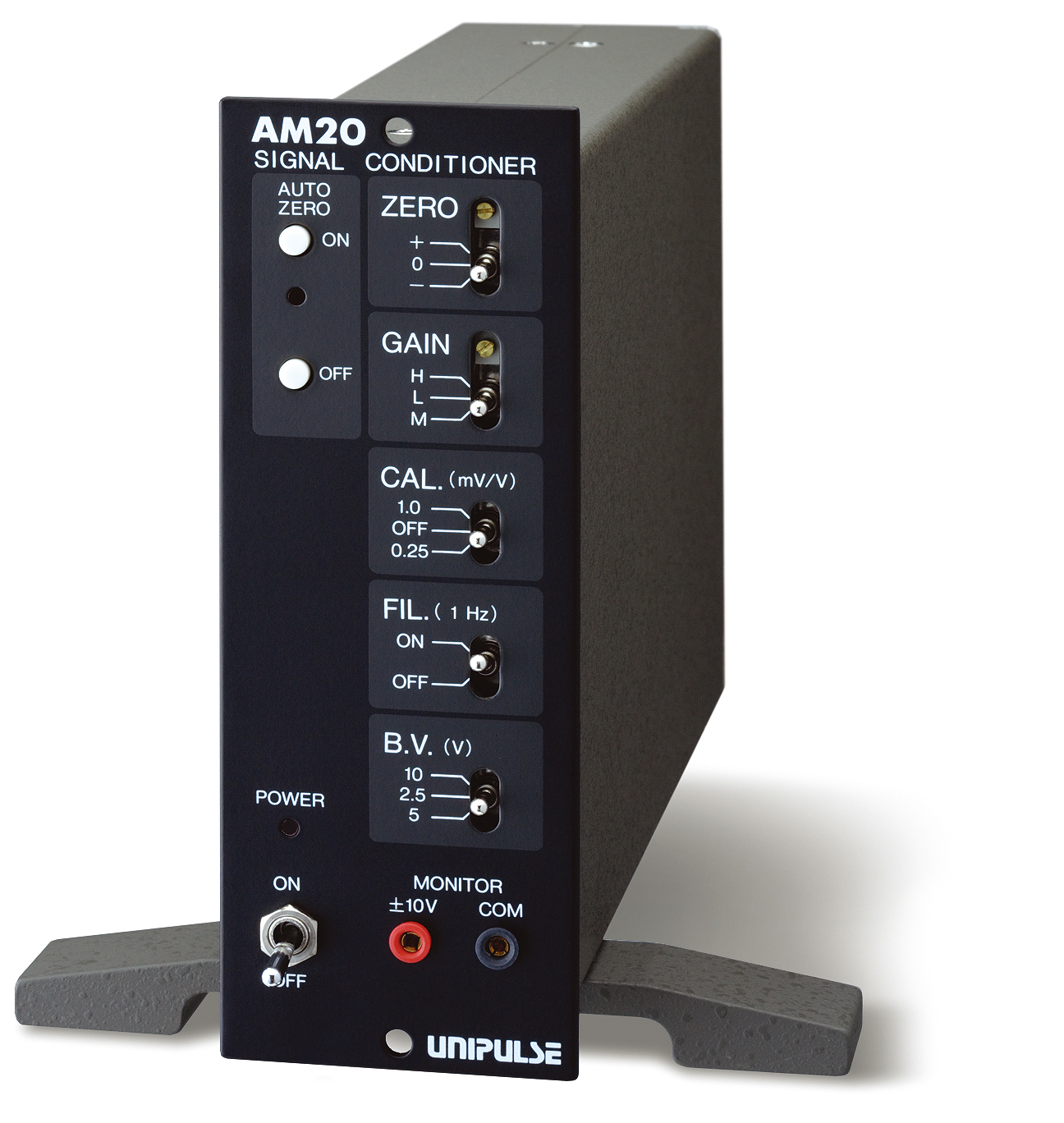

是一种比较实用的直流增幅器。内藏有应变式传感器的激励电压,最为适合计测压力,重量,扭矩,位移等。不但有标准配置的电压输出模式,还有电流输出,电子式自动归零的AM20AZ等系列,增加了可选择的余地。

技术参数

适合变换器 各种应变式传感器
桥式阻抗60 Ω ~ 2 kΩ
激励电压 ・ 电压:DC 10/5/2.5 V ±5%
・ 输出电流:10 V时120 mA 以内,其他的电压50 mA 以内
零点调整范围 ±6 mV RTI
±0.6 mV/V(激励电压10 V时)20回转
量程调整范围 0.35 mV/V ~ 3.1 mV/V的范围内输入可以作为额定(10 V)标准(激励电压10 V时)
低通滤波 1 Hz和PASS,贝塞尔低通滤波(-12 dB/oct.)
PASS时回答为25 kHz/-3 dB 以上
输出信号 ±10 V(±20 mA 以内)
电流输出 电流:4 ~ 20 mA(负载阻抗:500 Ω 以下)
输出阻抗 0.1 Ω 以内
校正电压 0.25 mV/V和1 mV/V ±0.1%
零点漂移 0.2 μV/℃ RTI 以内(最大感度时)
满量程漂移 0.01%/℃ 以内
干扰 0.1 ~ 1 Hz・・・0.2 μVp-p(RTI)以内
全范围・・・15 μVp-p(RTI)以内
非线性 0.005%/FS 以内
激励电源漂移 0.003%/℃ 以内
自动零点范围 ±10 V(±5 V、±2 V、±1 V 订货时指定)
分辨率 12 bit(±1/2000)
自动零点命令 前面板ON/OFF开关和外部信号控制(脉冲幅度50 mS以上的负脉冲信号)
电源电压 AC 100 V ±10% 50/60 Hz 约 10 VA
使用条件 ・ 使用温度范围:0 ~ +50℃
・ 保存温度范围:-40 ~ +85℃
・ 湿度:80% RH 以下(无凝霜)
外形尺寸 49.5(W)×138(H)×180(D)  mm(不含凸起部分)
重量 约 1.4 kg
附属品 ・AC输入电缆线・・・1
・备用保险丝(0.5 A)・・・1
・小型螺丝刀・・・1
・连接端子・・・11
・使用说明书・・・1
