产品概要

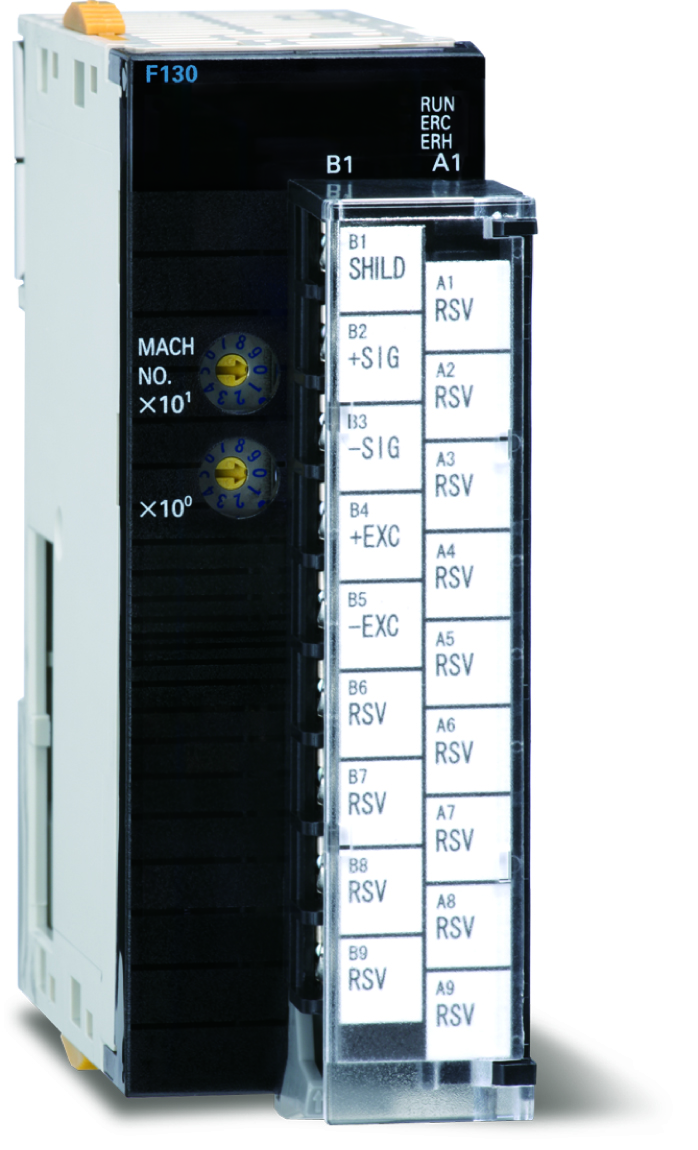

能够同OMRON公司的PLC SYSMAC CJ1/CJ2/NJ可以直接连接的应变式传感器用的传感器模块。传感器输出的数值转换成数字的进行高速读取,直接传输到CPU上面去。
可以缩短系统的开发时间,使系统的维护,管理,改造变得简单,并且简化了仪器之间的配线,可以节约成本提高附件价值。

关于NJ系列连接可否
CPU模块(NJ301/NJ501): 连接可能ver.1.06以后
Sysmac Studio: 连接可能ver.1.07以后

技术参数

模拟部分
激励电压 DC10V±5% 输出电流:30mA以内
(可以连接350Ω的应变式传感器1个)
DC2.5V±5% 输出电流:30mA以内
(可以连接120Ω的应变式传感器1个或者350Ω的应变式传感器4个)
信号输入范围 -3.0~+3.0mV/V
精度 非线性:0.02%/FS ±1digit以内(3.0mV/V输入时)
零点漂移:0.5μV/℃ RTI 以内
量程漂移:25ppm/℃以内
A/D转换器 速度…3000次/秒
分辨率…24bit(二进制)  1.0mV/V时约等于1/10000
模拟滤波 贝塞尔低通滤波(-6dB/oct.) 在3,10,30,100,300,1kHz 选择

显示部分
状态显示LED RUN(緑):正常运转时亮灯
ERC(红):F130模块发生异常或者是报警出现时闪烁
ERH(红):同CPU模块进行数据交换时发生异常亮灯

端子分布
端子台
(M3螺丝)

设定部分
仪器NO.开关 设定高性能I/O模块的仪器NO. 0~95号
设定方法 通过F130的继电器区域和数据内存区域同CPU模块进行设定
设定值的存储 校正值:存储在NOV RAM(非易失性RAM)
设定值:接通电源后,通过CPU模块上写入的设定值(DM区域)开始测试(不是存储在F130上)

DM(数据内存)区域
设定项目 激励电压,分度,模拟滤波,数字滤波次数,数字减值,传感器额定输出,传感器额定容量

继电器区域
F130→CPU 测定值(-32768~32767),数据更新计数,峰值保持值(校正模式时:传感器额定输出值),谷值保持值(校正模式时:传感器额定容量),平均值(校正模式时:零点校正点的传感器输出值),平均次数(校正模式时:校正异常号码),测定值超载,A/D输入范围超出
CPU→F130 模式选择(平常运转・校正)等效输入校正,实物校正,零点校正,存货确认,保持区域,保持(区间指定),数字零点

保持
  峰值,谷值,平均值

一般性能
消耗电流 DC5V 约0.46A(激励电压10V 350Ω应变式传感器一个连接时)
使用条件 温度…使用温度范围:0~+55℃、精度保证温度范围:0~+40℃、保存温度范围:-20~+75℃
湿度…90%RH以下(无凝霜)
外形尺寸 31(W)×90(H)×65(D)mm(不含凸起部分)
重量 约160g
适合CE标准 EMC指令 EN61131-2(CLASS A)

附属品
使用说明书 1

下载

产品单页介绍(PDF)
F130产品单页介绍 (下载24)
使用说明书(PDF)
F130(CJ系列用)使用说明书(英语版)_1.00 (下载5)
F130(NJ系列用)使用说明书(英语版)_1.00 (下载9)
外观图
DXF
(ZIP)
PDF
支援工具
F130(CJ系列用)_CPS (下载3)
软件
  • 关于使用说明书,产品外观图,支援工具,软件等,请在登录的前提下下载使用。
  • 阅览PDF格式的文件时,需要下载并安装Adobe公司的Acrobat Reader。
