产品概要

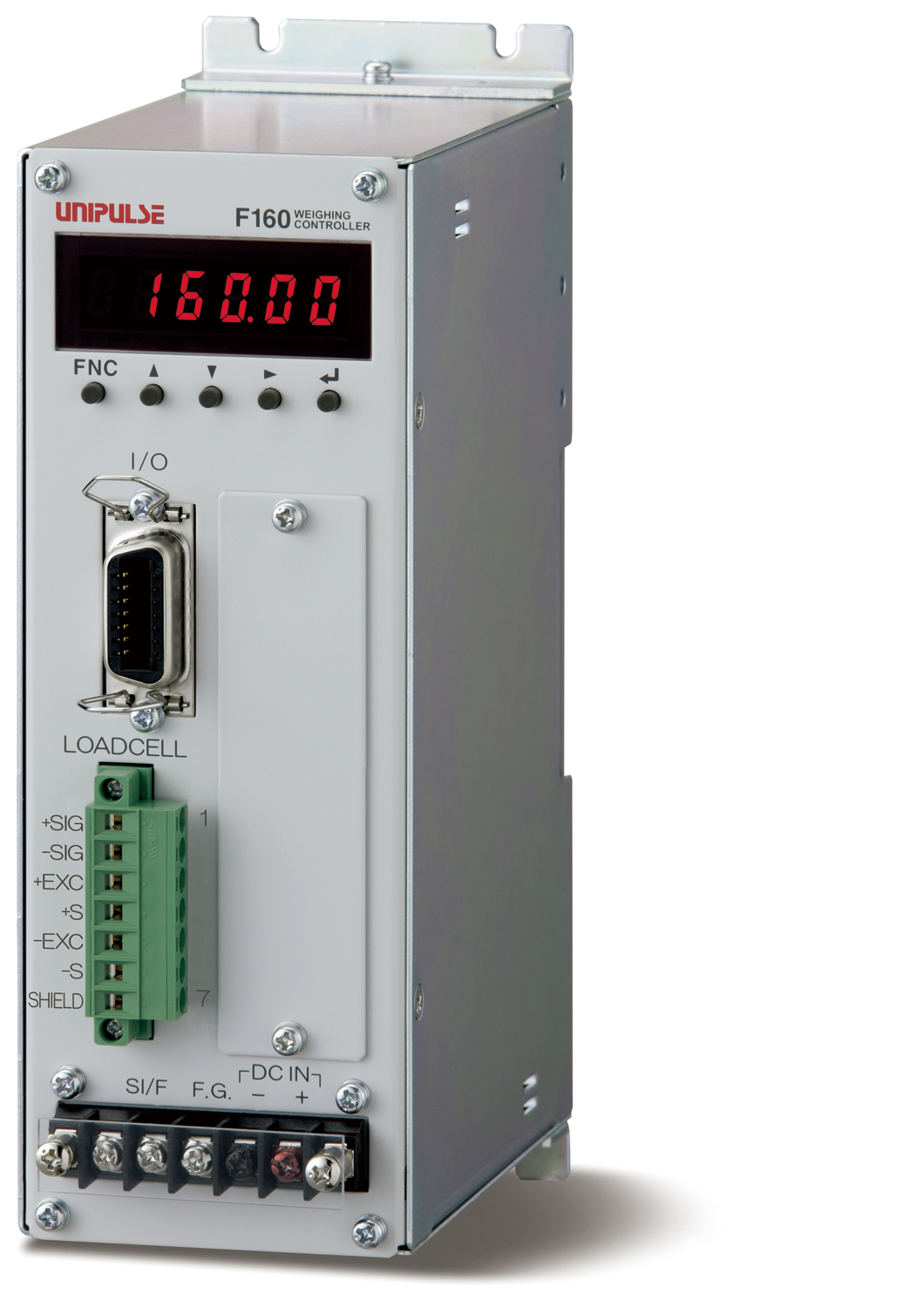

F160是一款适用于镶嵌在控制柜的内部等受安装限制的地方的称重控制模块。

特点

采样速度&分辨率

每秒1000次的A/D转换
全部输入范围内显示分辨率1/10000(内部1/40000)

低漂移

采用了传感器用放大器,实现了零点漂移为0.1 µv/℃ 以下
(代表值(Typ)为 0.08 µv/℃)

同PLC连接的通讯接口
CC-Link,BCD输出之中可以任意选择一个安装

装备用小型显示器&设定键盘

虽然是小型尺寸但是还是安装有显示器和设定键,可以进行显示值的确认或者是本体的设定。
(在安装选购件的前提下,也可以通过PLC等进行主机设定)

计量序列功能

只是输入需要的计量值,既可以直接控制投料・排出的阀门。
由于不受PLC过来的命令的时间限制,所以使构建一个快速计量,控制生产线成为了一种可能。

计量的备份功能

・自动落差补偿・・・自动补偿产生计量误差的实际落差的变动
・零点漂移・・・自动补偿由于温度的变化而发生变化的零点漂移或者是零点移动

强力型滤波

装备有除去机械振动的贝塞尔低通滤波和抑制重量值变动的数字滤波。

上下・左右都有安装的金属部件
传附属的安装部件可以从上下,左右的方向进行安装和拆卸。

容易安装和拆卸的端子台

传感器连接的部分采用了不需要安装空间的嵌入式端子台。端子台容易从本体上进行拆装。


技术参数

模拟部分
激励电压 DC 10 V±5% 输出电流120 mA 以内
远程操控方式(可以并联4个350 Ω的传感器)
零点调整范围 0 ~ 約 2 mV/V 数字演算的自动调整方式
量程调整范围 0.3 ~ 2.0 mV/V 数字演算的自动调整方式
信号输入范围 0.0 ~ 2.0 mV/V
灵敏度 0.3 μV/count(min.)
精度 非线性:0.01%/FS 以内(Typ 0.005%/FS 常温)
零点漂移:0.1μV/℃ RTI 以内(Typ 0.08 μV/℃)
量程漂移:15 ppm/℃ 以内(Typ 5 ppm/℃)
模拟滤波 贝塞尔低通滤波(-12 dB/oct.)
从2 Hz,4 Hz,6 Hz,8 Hz之间选择
A/D转换器 速度…1000次/秒 分辨率…24 bit(二进制)

设定部分
设定项目 ・ 定量/ 大投料/ 定量前/ 落差/ 过量/ 不足/ 上限/ 下限/ 零点附近/ 数字皮重
・ 比较禁止时间/ 判断时间/ 终了输出时间/ 补偿投料时间/ AZ次数/ 判断次数/ 自动落差补偿系数/ 自动落差补偿平均次数/ 自动落差限制值
・ 定量和过量,不足比较选择/ 上下限比较选择/ 零点附近比较选择/ 排料控制模式/ 数字去皮重有无/ 自动落差补偿有无/终了信号输入模式/ 过量,不足比较模式上下限比较模式/ 排料计量时净重值的反转
・ 数字滤波/ MD时间/ MD幅度/ ZT时间/ ZT幅度/ 模拟滤波/ 稳定时滤波/ MD模式/ 选购件设定(选购件无,BCD,CC-link)/ SI/F G/N选择
・ 砝码重量值/净重超载/ 毛重超载/ DZ限制值/ 小数点位置/ 重力加速度补偿/ 校正值LOCK(SOFT LOCK)/ 设定值LOCK(SOFT LOCK)
・ 单纯比较/ 序列模式选择/ 序列模式时投料补偿的有无/ 序列模式时零点附近确认有无/ 序列,模式时重量值确认有无
・ 外部控制输出0选择/ 外部控制输出1选择/ 外部控制输出2选择/ 外部控制输出3选择/ 外部控制输出4选择/ 外部控制输出5选择/ 外部控制输出6选择
・ 外部控制输入0选择/ 外部控制输入1选择/ 外部控制输入2选择/ 外部控制输入3选择/ 外部控制输入4选择
・ 去皮重/ 去皮重复位/ 数字零点/ 数字零点复位/ 序列开始/ 序列停止/ 序列异常清零
・ 零点校正/ 实物校正/ 等效输入校正/ 密码

输入/输出部分
外部输出信号
(7点)
根据各种控制输出的设定可以自由选择
零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 适量/ 过量/ 终了/ 长时OFF/ 下限/ 上限/ 稳定/ 重量异常/ 序列异常/ 定量异常/ 运转中(RUN)/ 时钟(约1秒周期)
晶体管的集电极开关输出(Sink Type): 晶体管ON的时候输出为LO(Vceo = 30 V(MAX), Ic = 50 mA(MAX)
外部输入信号
(5点)
根据各种控制输入的设定可以自由选择
数字零点复位/ 数字零点/ 去皮重/ 去皮重复位/ HOLD或者是判断/ 投料/ 排料/ 序列开始/ 序列停止/ 无功能
无电压接点输入(-COM):接点(继电器,开关等)或者是(晶体管,集电极开关输出的TTL等)同COM端子短路的时候为ON
接口 SIF:2线式串口(标配)…尤尼帕斯制的打字机,外部显示器等连接用的专用接口
BCO:BCD输出接口(选购件)…将重量数数据传输到打字机,外围设备或者是电脑,PLC等的通讯接口
CCL:CC-Link通讯接口(选购件)…三菱通用PLC连接用接口

显示部分
显示器 字高 8 mm 的红色LED显示(6位)
显示值 5位 符号:最前一位显示负号
小数点 可以从0/0.0/0.00/0.000之中选择设定
显示次数 25次/秒(系统速度是1000次/秒)

一般性能
电源电压 DC 24 V(±15%)
消耗电力 4 W typ.
使用条件 温度…使用温度范围:-10℃ ~ +40℃ 保存温度范围:-20 ~ +80℃
湿度…85% RH(无凝霜)
外形尺寸 67(W) × 185(H) × 120(D) mm (不含凸起部分)
重量 约 1.2 kg

附属品
外部信号输入/输出信号用接头 1
跳线 2
安装用金属板(模块本体用) 2
使用说明书 1
BCD输出用接头(BCD输出选购件安装时) 1
CC-link用接头(CC-link选购件安装时) 1


选购件

品名
BCO BCD输出模块
CCL 三菱CC-Link接口
选购件可以安装的个数 1


其他选购件

品名
CN20 外部输入/输出用57系列14p接头
CN51 BCD输出用接头
CN71 CC-Link用接头
CN72 CC-Link用2列接头
CN80 传感器输入接头端子

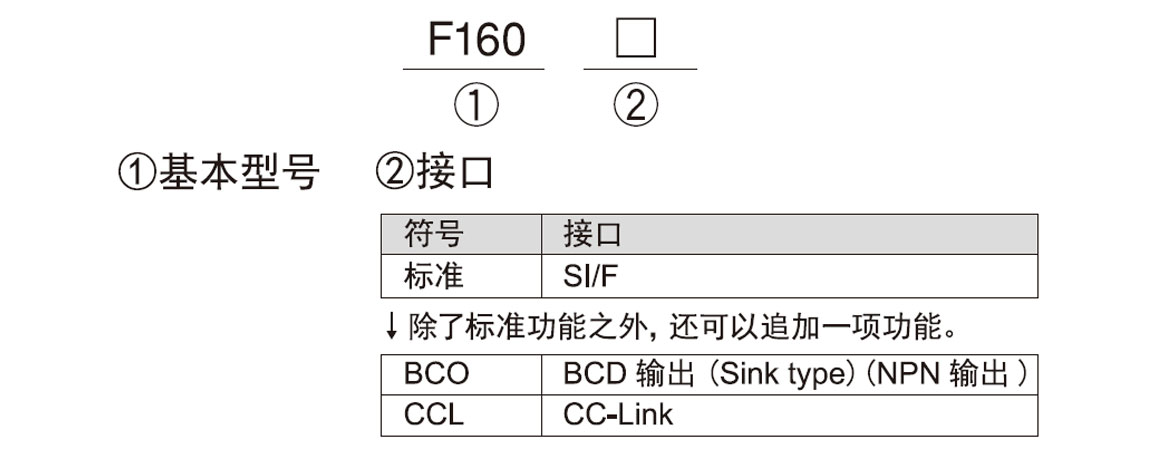

型号构成



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。
