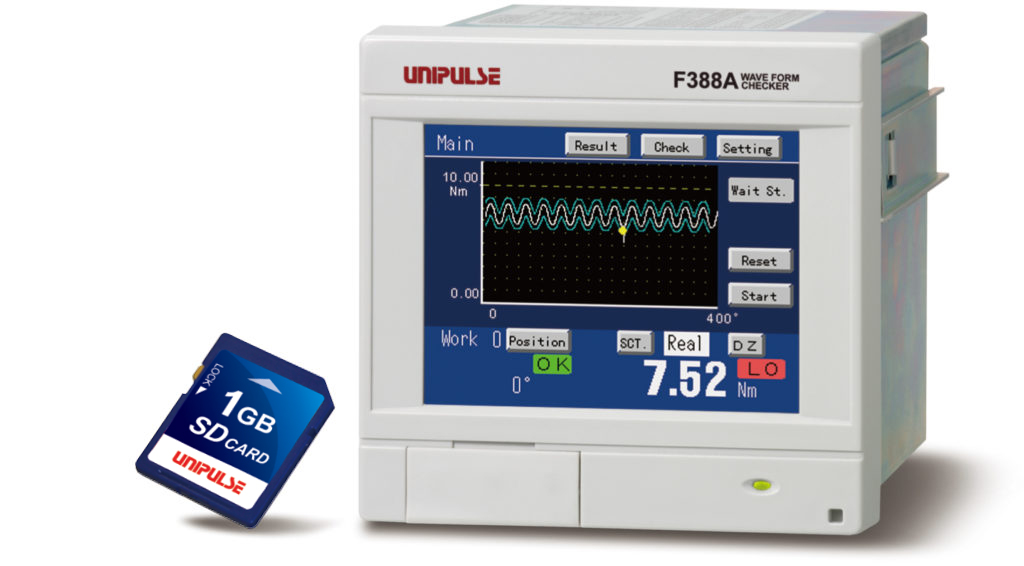

产品概要

F388A是一种通过同电压・电流式传感器(±V10以下)的组合使用,测量各种力,压强,扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化,通过波形显示可以在视觉上得到明确的确认。
每秒4000次的处理能力使细小的数值变化也能得到及时反映,除了具有上下限比较功能以外,还具有各种保持功能和判定功能,这些功能使其在生产控制管理,自动仪器,试验机等各个方面得到广泛的应用。

液晶触摸式显示屏

直接在液晶触摸式显示屏上操作使设定变得简单易行。


测定数据保存在SD卡上

测定的数据或者是设定参数可以保存在SD卡上。这些数据作为全部产品的生产品质保证或者是设备初次调试,产生故障时的原因分析・改善等有非常重要的意义。数据可以变换为简单的CSV格式,Excel等比较容易编辑。




输入形式可以选择+COM/-COM共用形式,输出形式可以选择Source Type/Sink Type。能够连接PLC等各种外部仪器。

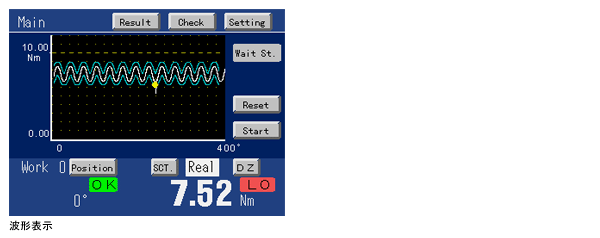

根据波形显示的比较&保持功能

通过测量波形进行合格与否的判定功能。 根据实际的应用,同波形比较功能,多点保持功能等进行组合判定。

波形比较功能

可以比较上下限的设定波形和实际的测定波形。即使有一个地方超过了上下限的设定波形也判断为NG。波形全体作为比较对象,对于不必集中在一点上的应用也可以准确的判断合格与否。


多点保持功能

将检测波形分割为测定区间,可以任意切换各种保持功能(采样‧峰值‧谷值‧P-P‧相对峰值‧相对谷值‧拐点)并进行独立的判断。可以根据区间任意指定上限值,下限值,保持的种类等。

比较结果显示

波形比较功能,多点保持功能的比较结果可以确认。(前40数值)
一览表示和个别表示的2画面能选择。

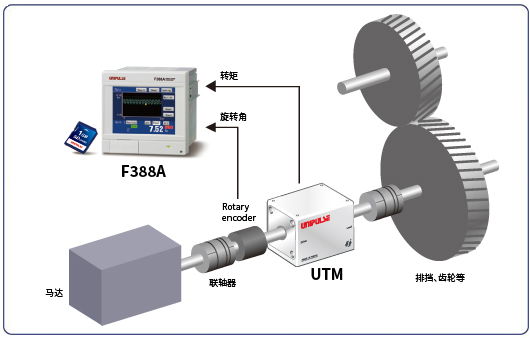

应用案例



技术参数

传感器输入部分 电压・电流式传感器输入
电压输入 -10~+10V 输入阻抗:1MΩ以上
电流输入 -20~+20mA 输入阻抗:约250Ω
精度 非线性:0.02%FS ±1digit以内(10V或者是20mA输入时)
零点漂移:0.2mV/℃ RTI以内或者是0.4μA/℃ RTI以内
量程漂移:0.01%/℃以内
模拟滤波 10,30,100,300HZ之间选择,低通滤波(-6dB/oct.)
A/D转换器 速度:4000次/秒
分辨率:24bit(二进制)
有效分辨率:10V或者是20mA时约等于約1/30000
模拟电压输出 输出电平:输入1V时约等于0.6V或者是输入1mA时约等于0.15V
負荷抵抗:2kΩ以上

传感器输入部分 脉冲式输入(集电极开路)
输入频率 50kHz(max.)
内部计数范围 约1,000,000
适合编码器 输出:
2相(A.B信号输出)
单相输出也可以对应(使用A相输入时,所有脉冲信号向正的方向计数)
输出端回路参数:
集电极开路(NPN型,Vceo=30V以上 Ic=30mA以上)

显示部分
显示器 TFT彩色液晶显示板模块
显示区域:71(W)×53(H) mm
像素点构成:320×240dot
显示值 负载:-9999~+9999
位移:-9999~+32000
小数点:显示位置可以从以下选择0.000,0.00,0.0,0
显示次数 固定3次/秒

设定部分
设定方法 用液晶触摸屏操作设定
设定值的保存 NOV RAM(非易失性存储器),锂电池保存的C-MOS RAM

输入/输出部分
输入信号 16点
输入形式:+COM/-COM共用
晶体管连接的时候,+COM是NPN的输出形式(SINK),-COM是PNP的输出(Source)连接。
ON电压:12V以上 OFF电压:3V以下 24V负载时:约5mA
绝缘方式:光电耦合
输出信号 16点
输出信号:可以选择Source/Sink(Source Type是选购件:『ISC』)
信号ON的时候,晶体管输出为ON。
连接PLC等输入模块时,Sink Type同+COM,Source Type同-COM连接
额定电压:30V 额定电流:30mA
绝缘方式:光电耦合

接口
RS-232C通讯接口 开始/停止系统
波特率:1200bps~38400bps
所有数据都可以读出,写入
所有的比较波形都可以读出,写入
测定波形,判断点都可以读出,写入

选购件(除SD卡外,ODN,CCL,ETN三者之间只能安装一个接口)
SD卡
『SDC』
能够保存和恢复所有的设定参数
能够保存和恢复所有的比较波形
能够自动保存测定波形和判断点
※附带的SD卡是1G的
I/O SOURCE板
『ISC』
输出格式:Source Type
PLC等的输入模块能够连接-COM
Devicenet接口
『ODN』
能与OMRON的Devicenet总线设备无缝连接
能够读出,写入所有的设定参数
能够读出,写入所有的比较波形
能够读出测定波形,判断点
CC-Link接口
『CCL』
能够同三菱公司的PLC直接连接
能够读出,写入所有的设定参数
能够读出判断点
Ethernet接口
『ETN』
能够读出,写入所有的设定参数
能够读出测定波形,判断点

一般性能
电源电压 DC24V(±15%)
消耗电力 20W max
突入电流 2A,10msec(常温,开始时)
使用条件 使用温度范围 -10℃~+40℃/保存温度范围 -20℃~+60℃
湿度 85%RH以下(无凝霜)
外形尺寸 96(W)×96(H)×117.3(D) mm(不含凸起部分)
安装尺寸 92×92(+1-0)mm
重量 约1.0kg


选购件

品名
ISC I/O SOURCE板
SDC SD卡槽(SD卡1GB附带)
ODN DeviceNet接口
CCL CC-Link接口
ETN Ethernet接口


其他选购件

品名
DTC1 F388A用case(AC电源附)
SD1G SD卡1GB
SD2G SD卡2GB
CA81-232X miniDIN-D-Sub9P屏蔽线1.5m
CN52 FCN系列I/O转换头(带封盖口)
CN57 FCN系列I/O转换头(带斜封盖口)
CN60 RS-232C用圆头DIN8p接头
CN71 CC-Link用转换头
CN81 模拟输入/输出转换头端子
CND01 DeviceNet用转换头
GMP96×96 橡胶支撑

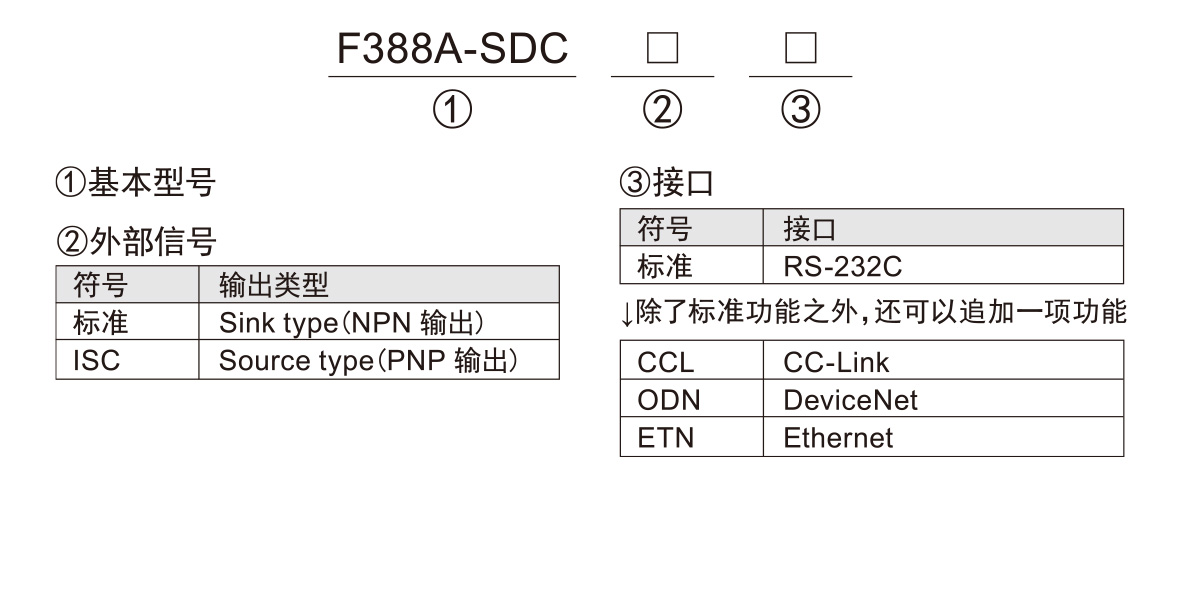

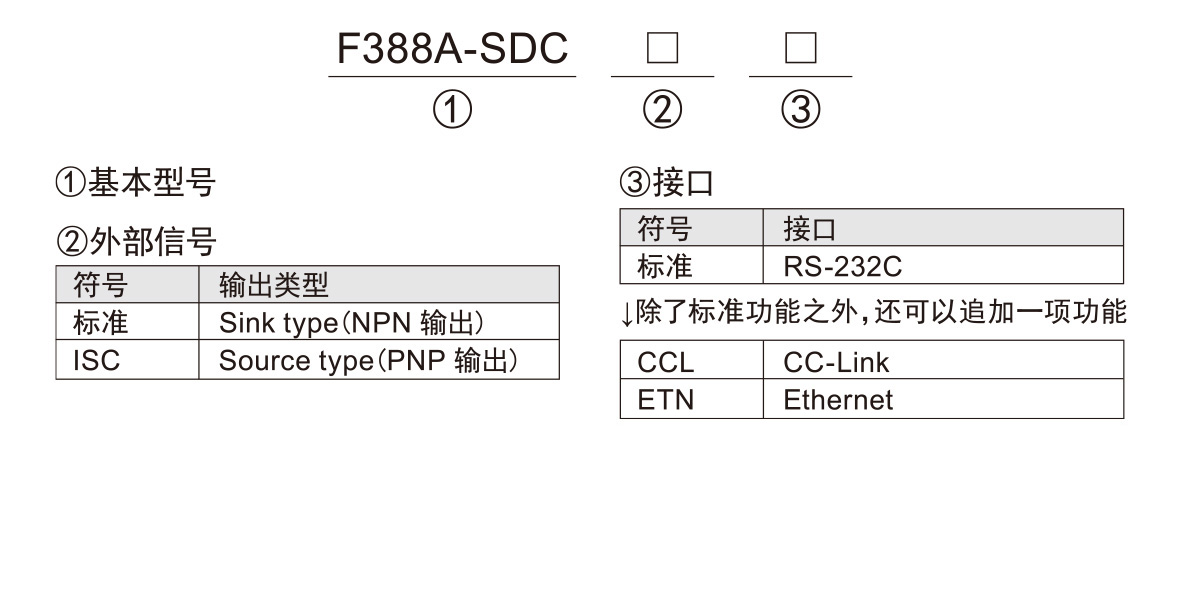

型号构成

F388A_b
