产品概要

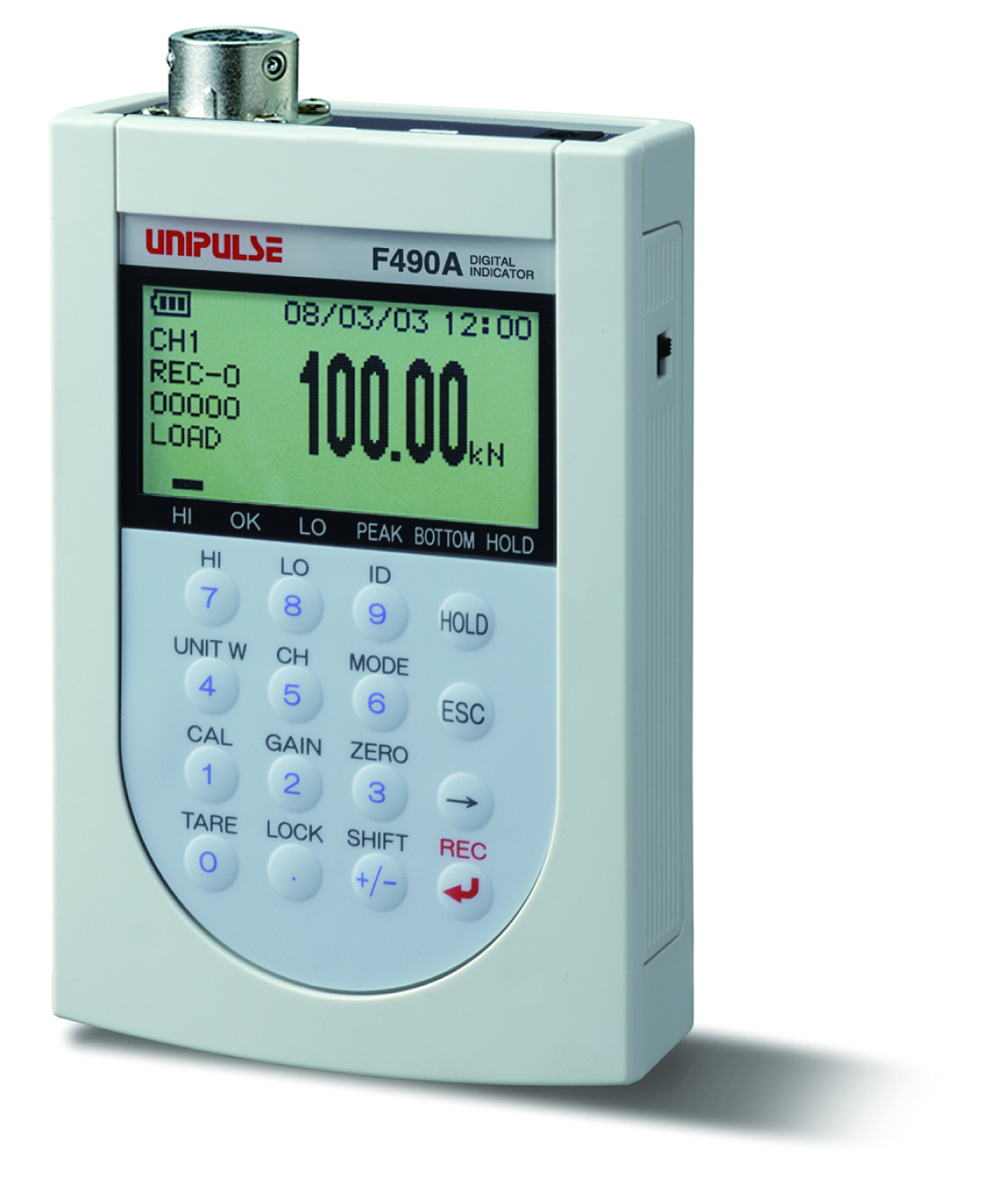

可以测量负荷,压力,扭矩的小型,轻量,便携式应变式传感器用的测力仪表。能够将测量的数据以CSV格式保存在内存上,通过USB等接口读取&拷贝这个文件。具有丰富的信息显示功能,例如,峰值/谷值等4种保持功能,可以记录4 ch的校正值的等。



技术参数

模拟部分
激励电压 DC 3 V±10% 输出电流35 mA 以内
信号输入范围 -3.0 ~ +3.0 mV/V
校准范围 -3.0 ~ -0.05 mV/V,+0.05 ~ +3.0 mV/V
精度 非线性:0.02% FS 以内(3.0 mV/V 输入时)
零点漂移:0.3 μV/℃ RTI 以内
量程漂移:5 ppm/℃ 以内
A/D转换器 速度:可选择80、400、1200次/秒
分辨率:24 bit(二进制) 3.0 mV/V时约等于1/30000
显示部分
显示器 128×64dot 黑白LCD
显示值 5位 -99999 ~ +99999 字高14 ㎜
状态显示 状态显示1:R(记录中)/A(AC适配器使用中)/U(USB链接中)/N(NOVRAM写入中)/B(备用电池异常)
状态显示2:HI/ OK/ LO/ PEAK/ BOTTOM/ HOLD
设定部分
设定项目 ・ 去皮重*/等效输入校正/量程校正/零点校正(一键式归零)/单位重量设定*/频道设定/上限值设定/下限值设定/仪器ID设定*/设定值LOCK
・ 单位/数字滤波/动态追踪(时间,幅度)/零点漂移(时间,幅度)/零点附近/数字零点/A/D转换
・ 日期/警报/背光灯/自动关闭/版本显示/内存检查/初始化
・ 保持:模式/区间/开始水平/终了水平/监视时间
・ 图形:时间轴*/模式*/触发边界*/触发水平*/前点触发*
・ 运转模式/上下限比较模式/测量模式*/记录模式*/实时输出模式*
*简易运转模式时无法使用
记录部分
记录功能 ・ 按下『REC』键之后开始记录
・ 安定检测状态时记录
・ 保持功能解除时保持值记录
・ 阻抗记录(一定的间隔记录数据)
・ 图形数据记录(记录显示图像的数据)
记录媒介 仪表内部内存

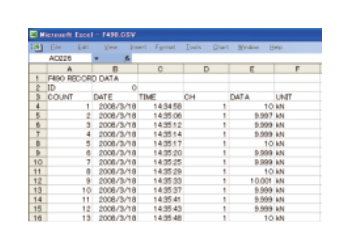

记录方式 CSV格式的TEXT文件
记录数据 ID,记录次数,记录日期,计量频道,显示值,单位
记录数据量 20,000个数据
保持功能
・ 保持模式:采样/峰值/谷值/峰值-峰值
・ 数据监测区间:全区间/水平/水平+时间
计量模式
负载计量/计数
显示模式

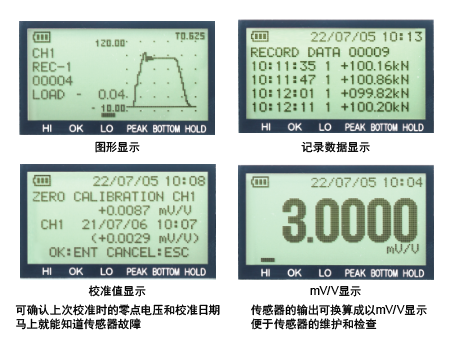

当前值显示/图形显示/记录数据显示/mV/V显示
时间
显示 年月日时分(年代是阳历的下2位)
精度 每月差一分钟(常温)
接口
USB接口(通讯规格:USB Ver.1.1.通讯速度:最大速度,级别:Mass-Storage
和虚拟COM端口,对应OS:Windows7,Windows10)
・ 文件操作(能够进行文件的参考&拷贝)
・ 虚拟COM端口(利用终端软件可以读取或者写入设定值)
・ 实时输出(计量的数据通过USB依次输出)
一般性能
内部电源 5号干电池 4节
外部电源 专用AC适配器(另售品)
消费电流 约 60 mA(连接120 Ω传感器,背光灯关闭时)
约 70 mA(连接120 Ω传感器,打开背光灯时)
备用电源 通过锂电池保存设定值和记录数据(保存期限为5年以上)
连续使用时间 约 30小时(连接350Ω传感器,背光灯关闭时)
约 12小时(连接120Ω传感器,背光灯关闭时)
使用条件 温度:-10~40℃
湿度:80%RH 以下(无凝霜)
外形尺寸 86(W) × 132(H) × 30(D) mm(不含凸起部分)
重量 约 290 g(包含约 95 g的电池重量)
CE标识(订货时指定) EMC指令: EN61326-1
安全规格: EN62311
附属品
传感器接头  1
5号干电池  4
CD-ROM  1
使用说明书  1

其他选购件

品名
AP0516 专用AC适配器
MACP-0520 专用AC适配器(自由电源用)
TM400 AC CABLE EU AC输入电源线(欧洲市场)
CA81-USB miniUSB-电脑USB传输线 1.8m
CBB-01-4W 4线式接线端子台



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。
