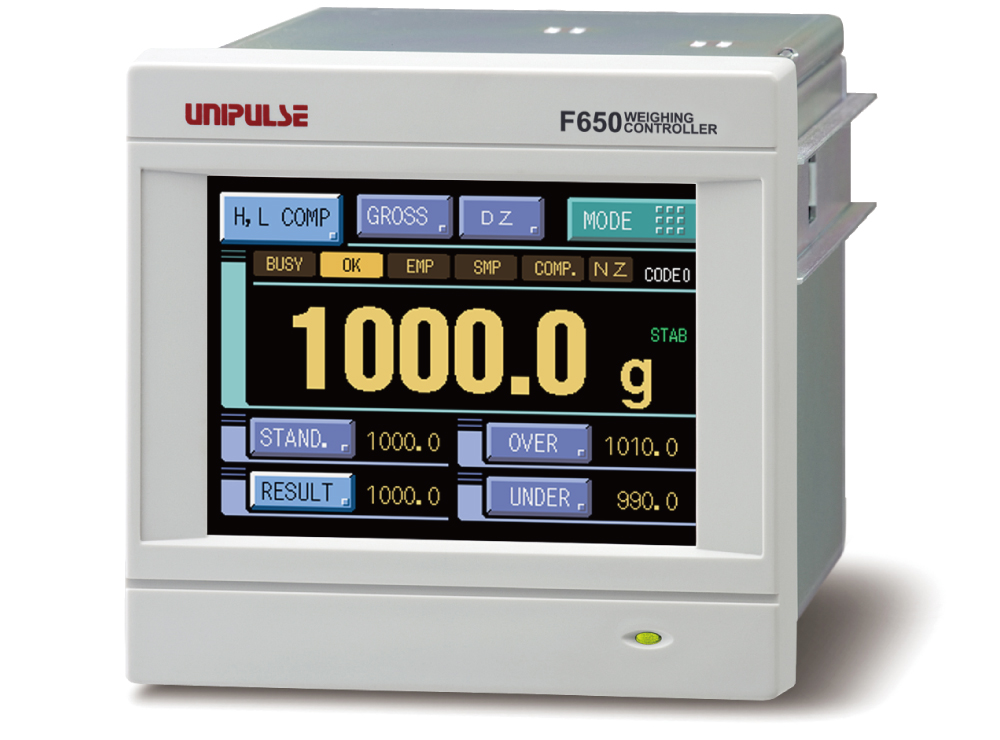

产品概要

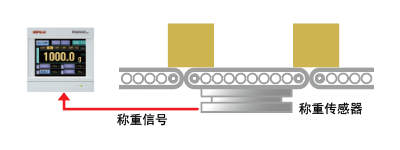

F650-CK是为检重秤开发的称重仪表。具有过滤机械振动的强力滤波功能, 实现稳定、准确的计量。 具备过量欠量比较、分级、其他计量模式、皮带控制、统计等。



特点

具有过滤机械振动的强力滤波功能

本仪表低通滤波器设计对应检重秤等动态检查,并且滤波器设定范围广泛。

波形化,一看就明白


称重过程可以波形化。设定时还能确认滤波器效果,减少了初次设定的麻烦。

过量欠量比较、分级

可判断称重重量的比较并分级别。级别最大11个可选择。

防止两个产品判定为一个产品的错误发生


即使发生2个产品在一起,也不会作为NG品,会进行正确的重量判定。

皮带控制

可输出皮带动作控制信号。有一台F650-CK可做大部分检重秤系统功能。

实时统计功能


实时统计处理,可实时监视统计分布以及偏差。


技术参数

模拟部分
激励电源 DC 5 V±5% 输出电流:90 mA 以内 比率方式(最多可并列连接6个350 Ω型称量传感器)
输入信号范围 -0.3 ~ 3.0 mV/V
零点调整范围 -0.2 ~ 3.0 mV/V 根据数字演算自动调整
增益调整 根据数字演算自动调整
精度 非线性:0.01%/FS±1 digit 以内(3.0 mV/V输入时)
零点漂移:0.025 μV/℃ RTI Typ.
增益漂移:1 ppm/℃ Typ.
A/D转换器 速度:1000次/秒 分辨率:24 bit(二进制)
二次校准 等价输入校准 二次校准时的精度 1/1000(常温)

滤波器
数字滤波器 移动平均(各模式共通) OFF、2次 ~ 999次
低通滤波器 可选:2.0 ~ 10.0 Hz

显示部分
显示器 3.5英寸TFT彩色LCD(320×240 dot)
显示区域:71(W)×53(H)mm
称重显示 5位 符号:最高位上负值显示
单位 从g、kg、t、N、lb、无 中选择
小数点 从0、0.0、0.00、0.000 中选择
状态显示 BUSY、合格、EMP、SMP、完成、NZ、STAB

设定部分
设定方法 通过触摸屏操作设定。(带按键蜂鸣器)也可通过RS-232C等从外部设定。
记忆设定值 初始设定值:NOV RAM(非易失性RAM)、其他设定值:使用锂电池备份的C-MOS RAM
保护设定值 可禁止设定操作,避免因误操作更改设定。(每个品种LOCK、校准LOCK、其他LOCK)
设定项目 ・称量设定(判断模式:过量欠量):代码/基准值/过量/欠量/上限/下限

・称量设定(判断模式:分级1):代码/边界0/边界1/边界2/边界3/上限/下限

・称量设定(判断模式:分级2):代码/边界0/边界1/边界2/边界3/边界4/边界5/边界6/边界7/边界8/边界9/上限/下限

・检查模式:代码/读取模式/触发模式/读取计数/读取比率/空计数/零点附近设定/数字低通滤波器/移动平均滤波器/毛重系数/柱状图目标值/柱状图范围

・状态输出设定:代码/状态输出选择0/状态输出选择1※/状态输出选择2※/状态输出选择3※/状态输出选择4※
※从输出指令、完成、NZ、读取中、重量异常、上限、下限、稳定、RUN 中选择

・图表设定:代码/图表模式/触发电平/X轴(时间)终点/Y轴(载荷)起点/Y轴(载荷)终点/描绘重量选择/预触发量/滤波器前显示

・称量结果:代码/平均重量/数据数/总体标准偏差/样本标准偏差/最新数据

・比较设定:判断模式选择/基准比较选择/完成输出时间/零点附近比较选择/上下限比较选择/皮重设定选择/皮重设定值/保持选择

・功能设定:MD时间/MD范围/ZT时间/ZT范围/指示值显示颜色/背光灯明暗/背光灯ON时间/自动累计/输出指令模式/判断时输出控制/称量码指定/ZT模式/自动归零平均区间/B4选择功能/读取区间速度

・通信设定:通信模式/波特率/字符长度/奇偶校验位/停止位/终止符/流量控制/SI/F输出1选择/SI/F输出2选择

・系统:设定初始化/每个品种LOCK/校准LOCK/其他LOCK/PASSWORD/语言(LANGUAGE)/〔GROSS/NET〕键/〔DZ〕键/〔去皮重〕键/自检DSP1/自检DSP2/自检MEM/自检KEY/自检EXT/自检COM

・校准:零点校准/实际载荷校准/等价输入校准/砝码重量值/净重超量程/毛重超量程/单位设定/小数点位置/DZ限制值


统计功能
柱状图显示 显示按各品种显示9个数据,数据按设定范围显示。设定范围外数据可显示2个。
判断数显示 显示F650-CK中累计的统计数据。
称量结果 显示F650-CK中累计的统计数据。
显示平均重量、数据数、总体标准偏差、样本标准偏差、最新数据

外部信号
输出信号(10点) 过量 or RANK1 or RANK20/合格 or RANK2 or RANK21/欠量 or RANK3 or RANK22/无 or RANK4 or RANK23/无 or RANK5 or STOROBE/状态输出选择0/状态输出选择1/状态输出选择2/状态输出选择3/状态输出选择4
输入信号(10点) CODE0/CODE1/CODE2 or KEY LOCK/图表描绘/数字调零/去皮重/去皮重重置/累计清零/测量开始/测量重置

接口
SIF 2线式串行接口
232 RS-232C通信接口
485 RS-485通信接口(Modbus-RTU或UNI-Format)(选件)
BCO BBCD并行数据输出接口(漏型)(选件)
BSC BCD并行数据输出接口(源型)(选件)
DAV D/A转换器接口(电压输出)(选件)
DAI D/A转换器接口(电流输出)(选件)
ODN DeviceNet接口(选件)
CCL CC-Link接口(选件)
选件只能安装一个


一般性能
电源电压・功率 AC 100~ 240 V(+10% -15%) 4 W typ.
使用条件 温度 使用温度范围:-10 ~ +40℃ 保存温度范围:-20 ~ +60℃
湿度:80% RH 以下(无凝露)
外形尺寸・重量 96(W)× 96(H)× 138(D)mm(不含突起部分) 约 1.0 kg

附件
AC输入电源线(额定电流125 A)3 m 1
跳线 2
FCN系列I/O转接头(带罩) 1
使用说明书 1
BCD输出插口(装配BCD输出选件时) 1
小螺丝刀(装配D/A转换器选件时) 1
DeviceNet插口(装配DeviceNet选件时) 1
CC-Link插口(装配CC-Link选件时) 1

其他部件
CA372-I/O 一端带FCN接头前端为散状的3 m电缆线
CA600-BCDCNV FCN接头32p-57・36p厚橡胶软电缆0.3 m
CA81-232X miniDIN-D-Sub9P屏蔽线1.5 m
CAAC2P-B3 AC输入电源线3 m
CAAC3P-CEE7/7-B2 AC输入电源线(耐压250 V)2 m
CN50 FCN系列I/O接头(带罩)
CN51 BCD输出用接头
CN55 FCN系列I/O接头(带斜罩)
CN60 RS-232C用圆头DIN8p接头
CN71 CC-Link用接头
CN72 CC-Link用2列接头
CN80 模拟输入/输出转换头端子
CND01 DeviceNet用接头
DTC2-PSL F650携带箱子
GMP96×96 橡胶支撑

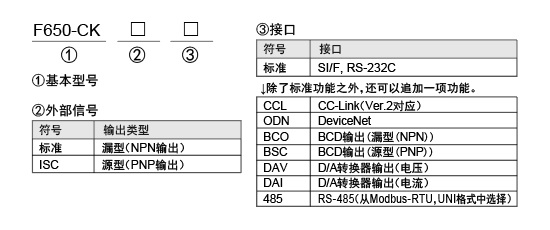

型号构成



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。
