产品概要

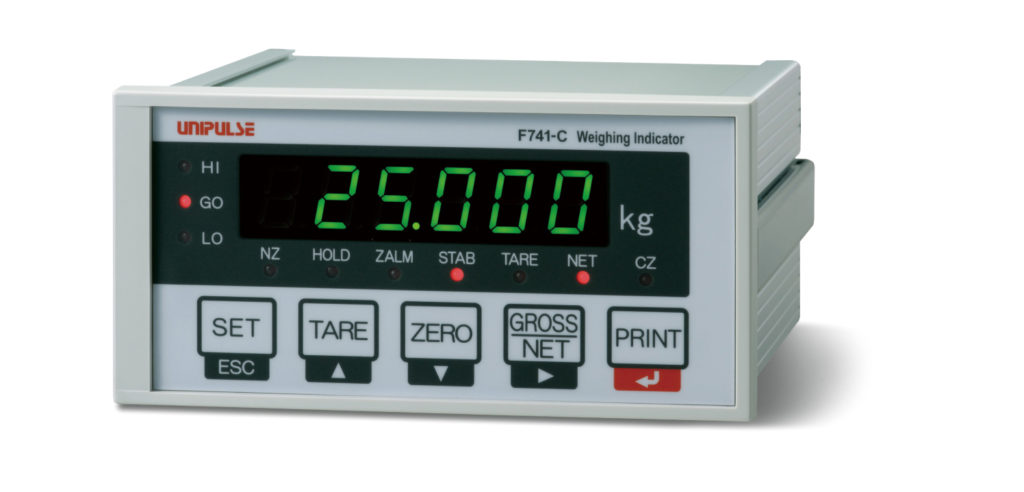

F741-C是具有极强抗干扰性,可以得到稳定的计量结果的称重控制仪表。可以同西门子公司的PLC-Profibus连接使用,同时具有模拟输出等功能,可以同其他的大规模系统组合使用,成为系统的重量核心控制部分。

技术参数

模拟部分
激励电压 DC 10 V±5% 输出电流:120 mA 以内
远程测量方式(可以并列连接350 Ω的4个传感器)
信号输入范围 -0.2 ~ 2.2 mV/V
零点调整范围 0 ~ 2.0 mV/V
数字演算调整方式
量程调整范围 0.3 ~ 2.0 mV/V
数字演算调整方式
灵敏度 0.3 μV/count(min.)
精度 非线性:0.01%/FS 以内
零点漂移:0.2 μV/℃ RTI 以内
量程漂移:15 ppm/℃ 以内
模拟滤波 贝塞尔低通滤波(-12 dB/oct.) 频率:2 Hz
A/D 转换器 速度:100次/秒(内部采样速率3200次/秒)
分辨率:24 bit(二进制)
显示分辨率 1/10000
二次校正 等效输入校正
二次校正时的精度 1/1000(常温)(min.)

设定部分
设定方法 仪表键盘输入设定
或者也可以通过RS-232C通讯接口设定
设定存储 NOV RAM (非易失性记忆体RAM)
设定项目 ・上下限比较模式:上限/下限/保持时间/零点附近/皮重设定/皮重显示
・非适量比较模式:目标值/过量/少量/保持时间/零点附近/皮重设定/皮重显示
・排料控制模式:定量/落差/定量前/比较禁止时间/判断时间/结束输出时间/零点附近/皮重设定/皮重显示
密码输入/数字滤波/动态检测(时间)/动态检测(幅度)/零点漂移(时间)/零点漂移(幅度)/计量功能1 /计量功能2 /LOCK・键锁死/砝码重量值/DZ限制值/显示选择/重力加速度补偿/等价输入校正/零点校正/量程校正/RS-232C I/F设定/D/A输出模式/D/A零点输出设定/D/A满量程设定/PROFIBUS I/F设定/PROFIBUS 波特率显示/中转站No.

外部信号
输出信号(3点) HI/GO/LO(COMPL/SP2/SP1 之间可以切换)
具有由于外部短路所引起的电流限制功能
开集电极三极管输出(发射级=COM端子)
三极管为ON的时候输出为“LO”
输入信号(1点) TARE
接点(继电器,开关等)或者是无电压接点(三极管,开集电极输出的TTL等)同COM端子短路的时候为ON
接口 ・ 232:标配RS-232C通讯接口
・ DAC:D/A转换器(选购件)※4 ~ 20 mA
・ PRF:PROFIBUS接口(选购件)※PROFIBUS-DP V0
*选购件只可以安装1个

显示部分
显示器 字高14 mm 7种色素的绿色LED数字显示(6位)
显示值 6位 符号:第一位显示负号
显示次数 从3、6、13、25次/秒之间选择(系统速度100次/秒)
单位 g、kg、t、lb、N、oz、kN 之间选择
(kg或者其他的单位显示可以用附带的标签变更)
分度 1 ~ 100之间可以设定
小数点 从0、0.0、0.00、0.000 之间选择
(根据小数点的位置显示零点)
超载显示 LOAD:A/D转换器输入超载
OFL1:净重超载
OFL2:max量程值+9分度超载
OFL3:总重量超载
中间零位显示 显示为真正的零点,或者是各个数值的中心
状态显示 显示NZ/HOLD/ZALM/STAB/TARE/NET/CZ/HI/GO/LO/COMPL/SP2/SP1

一般性能
电源电压 AC 100 ~ 240 V (+10%, -15%) [自由电源50/60 Hz]
消耗电力 约 12 W
突入电流 18 A, 1.5 mSec…AC 100 V平均负载状态(常温,开始时)
42 A, 1.6 mSec…AC 240 V平均负载状态(常温,开始时)
使用条件 使用温度范围:-10 ~ +40℃; 保存温度范围:-20 ~ +85℃
湿度: 85% RH 以下(无凝霜)
外形尺寸 144(W)×72(H)×160(D) mm (不含凸起部分)
重量 约 1.0 kg

附属品
AC输入电源线(额定耐压125 V)3 m 1
单位・状态显示标签 1
小型螺丝刀 1
跳线 2
D/A用转换头(D/A选件安装时) 1
使用说明书 1


选购件

品名
PRF PROFIBUS通讯接口
DAC D/A转换


其他选购件

品名
CAAC2P-B3 AC输入电源线3 m
CAAC3P-CEE7/7-B2 AC输入电源线(250 V耐高压)2 m
CN80 传感器输入用接口端子
CN70 D/A转换用接口

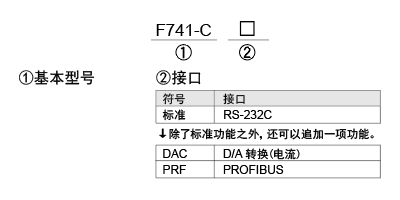

型号构成

F741C_b



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。



下载

产品单页介绍(PDF)
F741-C产品单页介绍
使用说明书(PDF)
F741-C使用说明书
外观图
DXF
(ZIP)
PDF
支援工具
F741-C_GSD
软件
  • 关于使用说明书,产品外观图,支援工具,软件等,请在登录的前提下下载使用。
  • 阅览PDF格式的文件时,需要下载并安装Adobe公司的Acrobat Reader。
