产品概要

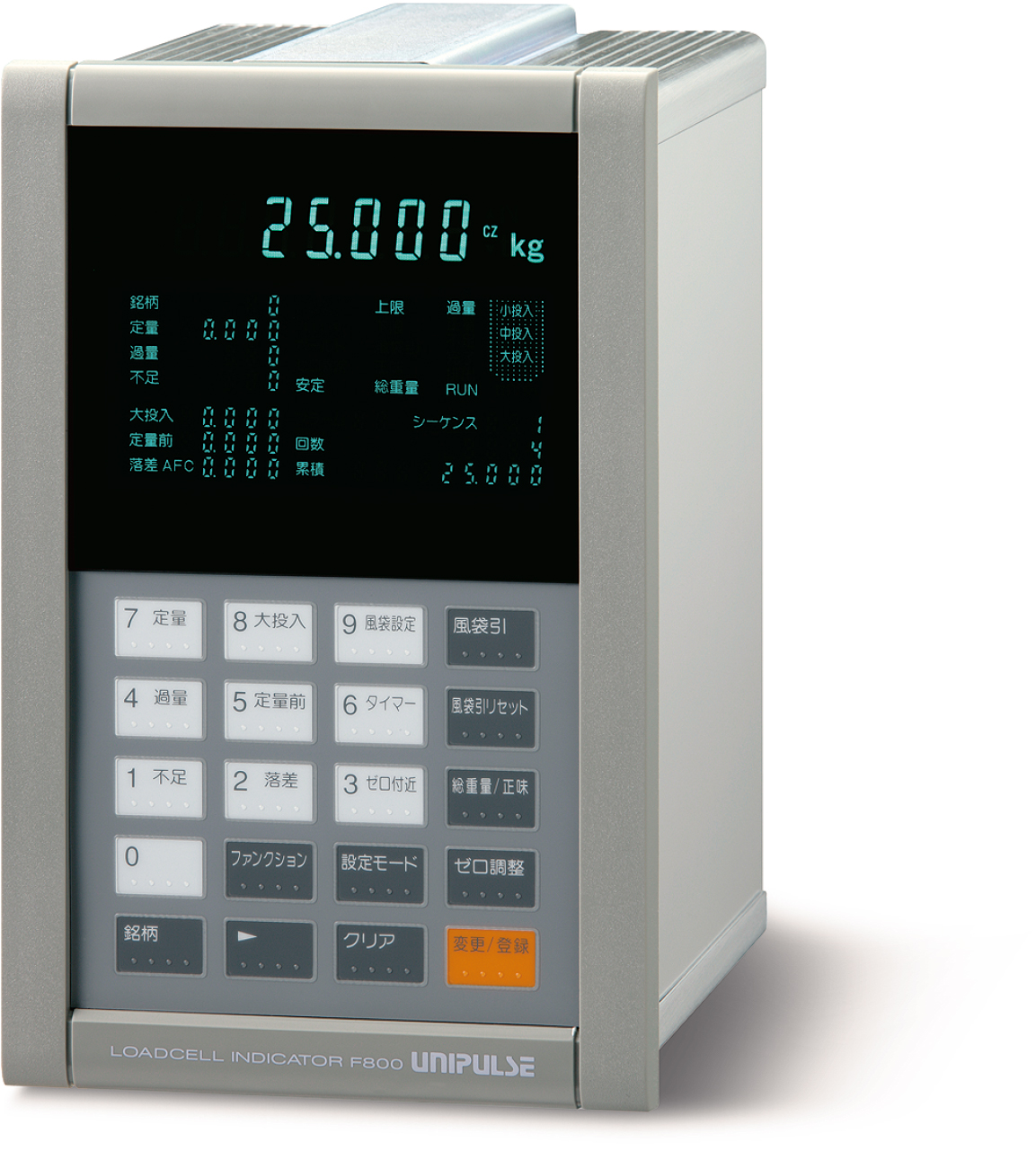

多功能型称重仪表
可以任意对应以DeviceNet，CC-link为主的各种PLC系统。具有事先将100种物料的计量条件预先设定的功能，也有根据计量的目标值进行直接投料，排出控制的自动计量功能，是一款可以对应多种称重要求的称重仪表。


技术参数

模拟部分｜设定部分｜输入/输出部分｜显示部分｜一般性能｜附属品

模拟部分
激励电压 DC 10 V±5% 输出电流120 mA 以内 远程操控方式（可以并联4个350 Ω的传感器）
零点调整范围 0 ～ 约 2 mV/V(数字调整)
量程调整范围 0.3 ～ 2.0 mV/V(数字调整）
灵敏度 0.3 μV/count(min.)
精度 非线性：0.01%/FS 以内(Typ. 0.005%/FS 常温)
零点漂移：0.1 μV/℃ RTI 以内(Typ. 0.08 μV/℃)
量程漂移：15 ppm/℃ 以内(Typ. 5 ppm/℃)
干扰：0.1 μVp-p RTI 以内(0.1 ～ 10 Hz)
模拟滤波 贝塞尔低通滤波(-12 dB/oct.)
从2 Hz，4 Hz，6 Hz，8 Hz之间选择
A/D转换器 速度：100次/秒
分辨率：16 bit(二进制)
显示分辨率 1/10000
二次校正 只是输入传感器的额定值不需要实物的等效输入校正方式

设定部分
设定方法

･通过直接操作键盘设定（带有键盘操作时的声音提示）
・能够通过RS-232C进行外部的设定
设定值的存储 ･ 初期设定值：NOV RAM(非易失性RAM)
･ 其他的设定值：锂电池的备份C-MOS RAM
(根据使用条件，保存环境的不同，最高可以存储5年以上)
设定值的保护 防止由于误操作可以设定初期设定值或者是校正值的操作禁止（LOCK）
设定项目 ･ 校正：零点校正/ 量程校正/ 砝码重量值/净重超载/ 毛重超载/ 显示次数/ 小数点位置/ 1/4分度（ON・OFF）单位显示/ 重力加速度补偿
･ 比较设定1：大投料/ 定量前/ 落差/ 定量/ 不足/ 过量（可以设定100种物料）/ 自动落差限制值/ 补偿投料时间
･ 比较设定2：零点附近/ 下限/ 上限/ 皮重设定/ 比较禁止时间/ 判断时间/ 终了输出时间/ 排出时间/ AZ次数/ 判断次数/ 自动计量模式
･ 各种功能设定：数字滤波/ 动态跟踪/ 计量功能1/ 计量功能2/ 计量功能3/ 功能键盘锁死/ RS-232C通讯设定/ ID号码设定/ 模拟滤波/ 零点漂移/ 计量法律对应/ 扩张功能选择1

输入/输出部分
外部输出信号 ･ 伦理…负伦理
･ 水平…晶体管的集电极开关输出（Ic = 100 mA 以下）
･ 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 适量/ 过量/ 终了/ 排出/ 下限/ 上限/ 稳定/ 重量异常/ 异常/ 定量异常/ RUN
外部输入信号 ･ 伦理…负伦理
･ 水平…继电器，开关，晶体管，集电极开关输出的TTL等同COM端子短路的时候为ON（Ic = 10 mA 以下）
･ 毛重・净重切换/ 数字零点/ 去皮重/ 去皮重复位/ 保持或者是判断/ 投料・排出切换/ 累计命令/ 累计清零/ 物料命令/ 开始/ 停止/ 排出命令/ 强制排出命令/ 排出阀门打开/ 排出阀门关闭/ 物料指定选择/ 物料指定输入
接口 ･ SIF:2线式串口（标配）
･ 232:RS232C通讯接口（选购件）
･ BCO:BCD输出接口（选购件）
･ BCI:BCD输入接口（选购件）
･ 485:RS-485通讯接口（选购件）
･ DAC:D/A转换接口（选购件）
･ ODN:DeviceNet接口（选购件）
･ CCL:CC-Link接口（选购件）

显示部分
显示器 字高12 mm的荧光显示屏的数字显示（8位）
显示值 5位(显示器是8位) 符号：最前一位显示负号
单位 可以从t,kg,g,N,lb,无单位之中选择
小数点 可以从0/0.0/0.00/0.000之中选择（有零点跟踪的功能）
显示次数 可以从3.6.13.25次/秒之中选择（系统速度是100次/秒）
超载显示 A/D转换器输入超载“LOAD”，净重超载（5位设定）“OFL1”，max称量值+9分度“OFL2”，毛重超载（5位设定）“OFL3”
中间零点 真正的零点（0±1/4分度）时CZ亮灯，或者是显示为各个数值的中间
状态显示 固定文字显示管的亮灯显示
设定/ LOCK/ 保持/ 零点异常/ 稳定/ 去皮重/ 净重/ 毛重/ RUN/ 上限/ 下限/ 零点附近/ 大投料/ 中投料/ 小投料/ 过量/ 适量/ 不足/ 终了/ 排出/ AFC（自动落差补偿）
设定值显示 字高4 mm的高亮度荧光显示管显示 物料/ 适量/ 过量/ 不足/ 大投料/ 定量前落差
累计值显示 字高4 mm的高亮度荧光显示管显示 次数（4位）/ 累计值（9位）
NO.显示 字高4 mm高亮度显示管显示
响铃NO.（2位）…序列控制时的异常号码
序列No.（3位）…序列控制时的步骤号码

一般性能
电源电压 AC 85 ～ 110 V, 102 ～ 132 V, 170 ～ 220 V, 187 ～ 242 V(订货时指定)
50/60 Hz
消耗电力 約 14 VA typ.
使用条件 温度…使用温度范围 -10℃ ～ ＋40℃　保存温度范围 －40℃ ～ ＋80℃
湿度…85% RH 以下（无凝霜）
外形尺寸 130(W)×207(H)×150(D) mm（不含凸起部分）
安装尺寸 127(W)×200(H) mm（※安装板的厚度在1.6 mm 以上）
重量 约 3 kg

附属品
AC输入电源线（2 m） 1
预备保险丝(1 A) 1
传感器输入接头（JR16PK-7S） 1
控制信号输入/输出用接头 1
端子台连接用小型螺丝刀 1
使用说明书 1
BCD输出用接头（BCD输出选购件安装时） 1
BCD输入用接头（BCD输入选购件安装时） 1
DeviceNet用接头（DeviceNet选购件安装时） 1
CC-link用接头（CC-link选购件安装时） 1


选购件

品名 选购件安装插口……3（可以安装的组合请参照下表）
232 RS-232C通讯接口
BCO BCD输出
BCI BCD输入
485 RS-485通讯接口
DAC D/A转换模块
ODN DeviceNet接口
CCL CC-Link接口


（参考）F800可以安装的选购件组合如下

安装选购件 BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)
1台 ◎
  ◎
    ◎
      ◎
        ◎
            ◎
              ◎
2台 ◎ ◎
◎   ◎
◎     ◎
◎       ◎
◎           ◎
◎             ◎
  ◎ ◎
  ◎   ◎
  ◎     ◎
  ◎         ◎
  ◎           ◎
    ◎ ◎
    ◎   ◎
    ◎       ◎
    ◎         ◎
3台 ◎ ◎   ◎
◎ ◎     ◎
◎   ◎ ◎
◎   ◎   ◎
  ◎ ◎ ◎
  ◎ ◎   ◎
安装选购件 BCD OUT
(BCO)		 BCD IN
(BCI)		 D/A
(DAC)		 RS-232C
(232)		 RS-485
(485)		 DeviceNet
(ODN)		 CC-Link
(CCL)


其他选购件

品名 详细
CAAC2P-P2 AC输入电源线2 m
CAAC3P-CEE7/7-P1.5 AC输入电源线（耐压250 V）1.5 m
CN3P-2P AC输入电源线用3P-2P转换接头
CA4131 一端带JR接头（6芯）电源线头部散状3 m
CA4230 JR-PRC转换电源线（6芯）0.3 m
CA4311 JR-PRC转换电源线（6芯）
4线式-6线式（520 A用）1 m
CN10 称重传感器接头（JR接头）
CN21 BCD输出/输入用接头
CN22 外部输入输出用57系列50p接头
CN35 RS-232C用D-Sub25pコネクタ
CN71 CC-Link用接头
CN72 CC-Link用2列接头
CND01 DeviceNet用接头

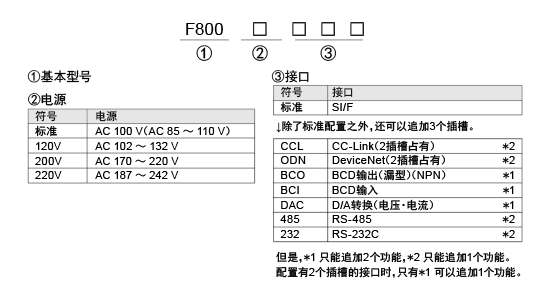

型号构成


关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
