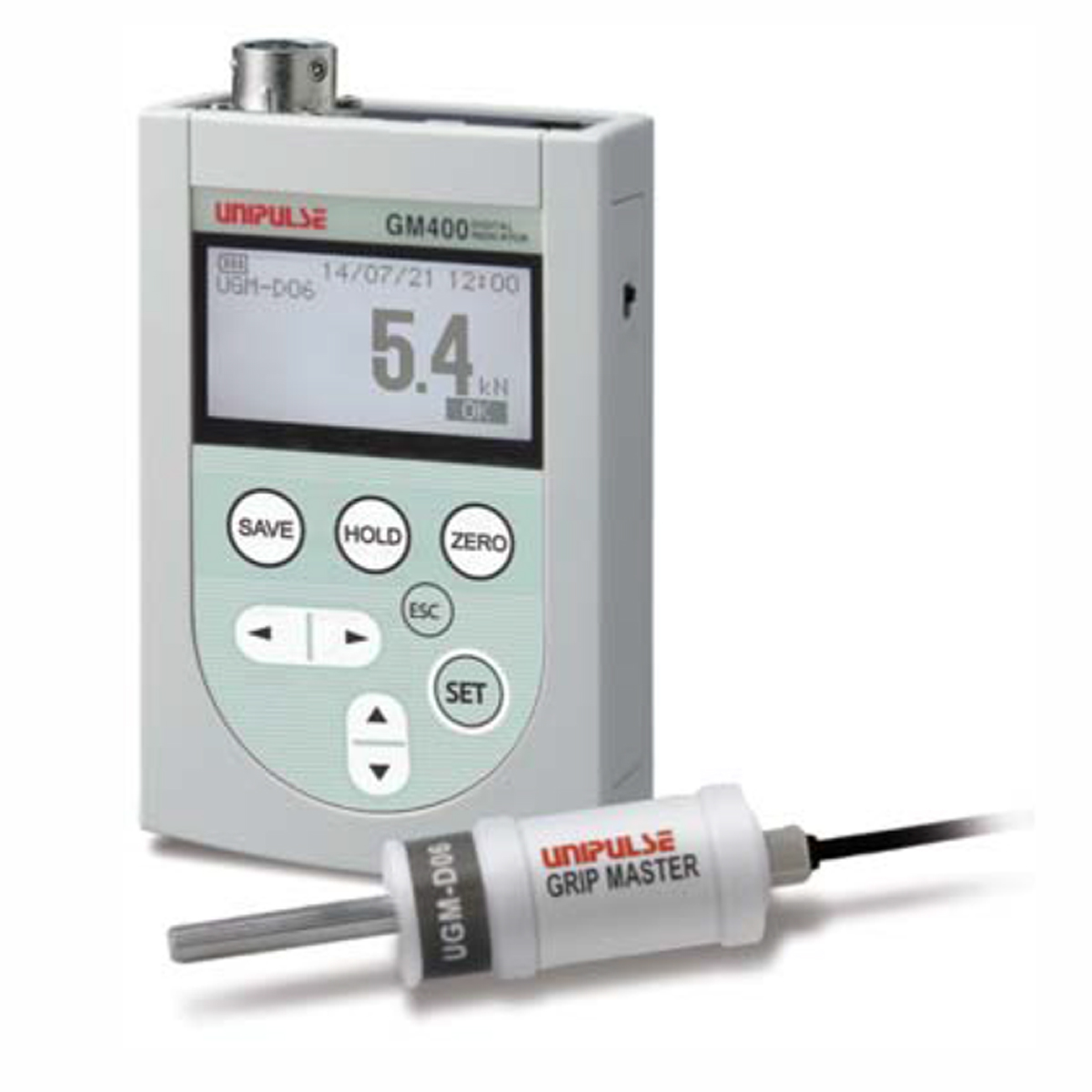

产品概要
工具夹持力的可视化，
用于维持加工精度的日常管理工具
GRIP MASTER将工具的夹持力可视化，可用于加工设备的预防保全，确保加工品质。
夹持力显示数字很方便管理

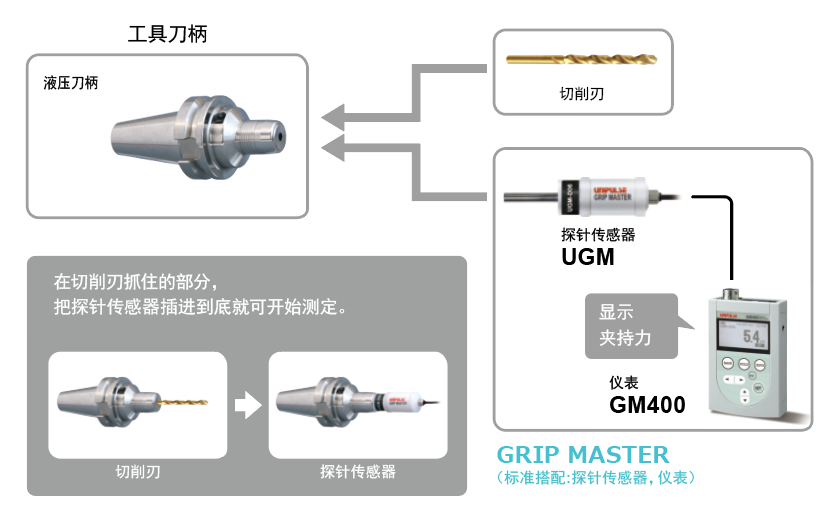

测量方法很简单，传感器插入刀夹握力部分，就可开始检查。
您知道工具刀柄也有寿命？
每次设定切削刀时，不一定其夹持力量永远同等。
夹持力有变化在切削刀和刀柄之间的摩擦以及使用履历。特级是液压刀柄对这些因素受到不少的影响。

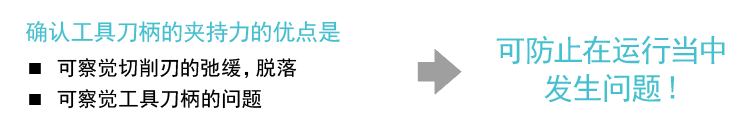

夹持力下降不仅仅影响给加工精度，同时发生工具和工件损坏，引起生产效率下降的原因。

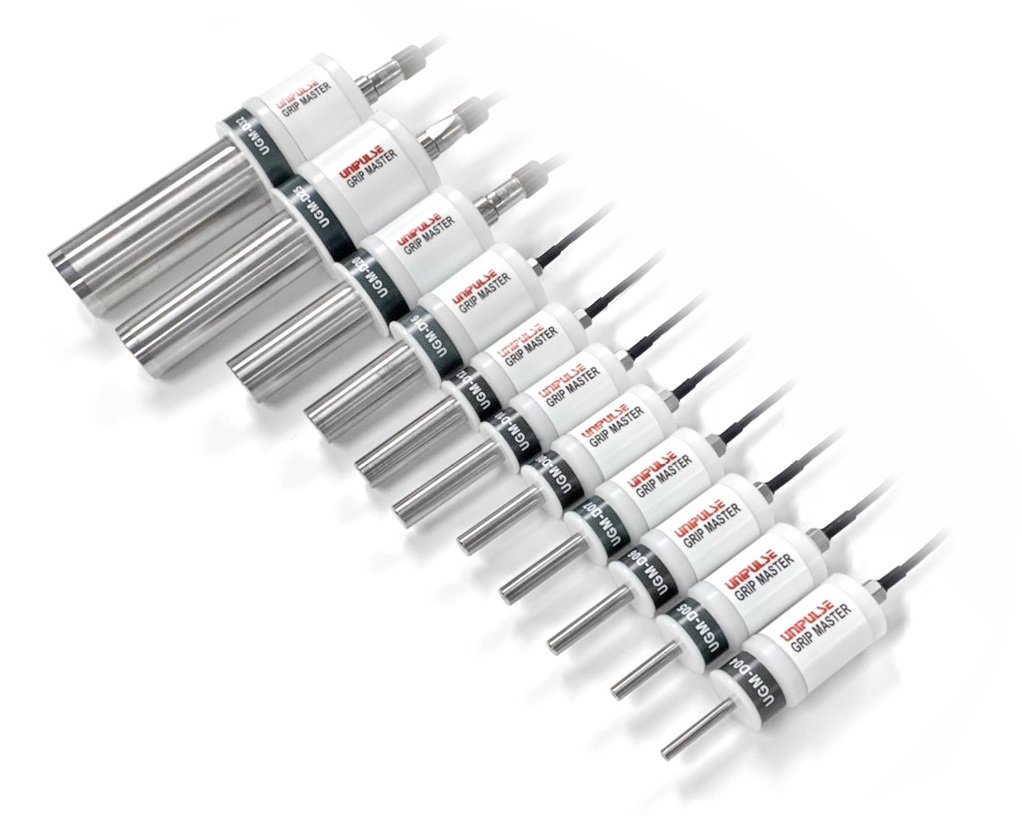

探针传感器系列很丰富
φ4 ～ φ32对应
适合于液压刀柄
管理夹紧力对加工同轴度有效，就支持精密加工。
设定不需要
探针传感器内藏传感器数值。
交换探针传感器时也不需要再设定。

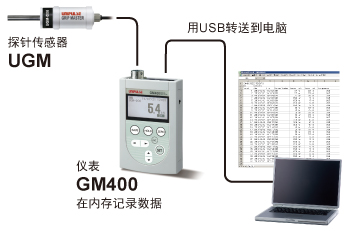

SAVE按钮就进行，记录很简单
按SAVE键就开始记录数值和日期。
存储的数值通过USB通信可转送到电脑。

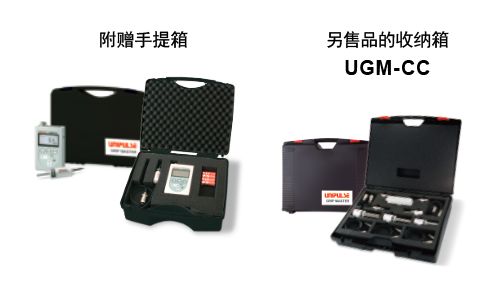

手提箱
技术参数
| UGM：探针传感器（φ4、φ5、φ6、φ7、φ8、φ10、φ12、φ16） | |||||||||
| 型号 | UGM-D04 | UGM-D05 | UGM-D06 | UGM-D07 | UGM-D08 | UGM-D10 | UGM -D12 |
UGM -D16 |
|
|---|---|---|---|---|---|---|---|---|---|
| 直径 | 4 mm | 5 mm | 6 mm | 7 mm | 8 mm | 10 mm | 12 mm | 16 mm | |
| 额定容量 (夹持压力) |
140.4 Mpa |
79.6 Mpa |
124.3 Mpa |
106.6 Mpa |
93.3 Mpa |
101.6 Mpa |
83.8 Mpa |
91.8 Mpa |
|
| 额定容量 (夹持力) |
10 kN | 10 kN | 20 kN | 20 kN | 20 kN | 40 kN | 40 kN | 60 kN | |
| 额定容量时的 旋入转换值 |
15.0 Nm |
18.8 Nm |
45.0 Nm |
52.5 Nm |
60.0 Nm |
150.0 Nm |
180.0 Nm |
360.0 Nm |
|
| 感应长度 | 17 mm |
24 mm |
25.6 mm |
25.6 mm |
25.6 mm |
37.6 mm |
38 mm |
39 mm |
|
| 允许过载上限 | 120% R.C. | ||||||||
| 允许温度范围 | ＋10 〜 ＋40℃ | ||||||||
| 电缆线 | φ3 屏蔽电缆线 1.5 m（带接头） | ||||||||
| 材质 | 感圧部：不锈钢、外壳：聚醛树脂（外壳不能拆卸） | ||||||||
| 重量(不含电缆线部分) | 約 100 g | 約 100 g | 約 100 g | 約 100 g | 約 100 g | 約 120 g | 約 150 g | 約 220 g | |
夹持力（N） ＝ 夹持压力（Pa）×（直径（m）× π × 感应长度（m））÷ 3
旋入转换值（N m） ＝ 夹持力（N）× 3 × 半径（m）×摩擦系数（0.25）
| UGM：探针传感器（φ20、φ25、φ32） | ||||
| 型号 | UGM-D20 | UGM-D25 | UGM-D32 | |
|---|---|---|---|---|
| 直径 | 20 mm | 25 mm | 32 mm | |
| 额定容量 (夹持压力) |
108.5 Mpa | 83.0 Mpa | 86.5 Mpa | |
| 额定容量 (夹持力) |
100 kN | 150 kN | 200 kN | |
| 额定容量时的 旋入转换值 |
750.0 Nm | 1406.3 Nm | 2400.0 Nm | |
| 传感部分 | 44 mm | 69 mm | 69 mm | |
| 允许过载上限 | 120% R.C. | |||
| 允许温度范围 | ＋10 〜 ＋40℃ | |||
| 电缆线 | φ5 屏蔽电缆线 1.5 m（带接头） | |||
| 材质 | 感圧部：不锈钢、外壳：聚醛树脂（外壳不能拆卸） | |||
| 重量(不含电缆线部分) | 约 360 g | 约 800 g | 约 1000 g | |
| GM400：仪表 | |
| 模拟部分 | |
|---|---|
| A/D转换次数 | 80次/秒 |
| 显示部分 | |
| 显示器 | 128×64 dot 黑白LCD |
| 显示值 | 小数点以下2桁＋符号付 |
| 显示内容 | 夹持压力/夹持力/旋入转换值 切换式 |
| 记录部分 | |
| 记录功能 | 按下『SAVE』键之后开始记录 |
| 记录媒介 | 仪表内部内存 |
| 记录方式 | CSV格式的TEXT文件 |
| 记录数据 | ID、传感器型号、记录日期、显示值（扭力以及夹持力）、单位、温度 |
| 记录数据量 | 8,000个数据 |
| 保持功能 | |
| 保持：采样/峰值 | |
| 接口 | |
| USB接口 | |
| 一般性能 | |
| 内部电源 | 5号碱性干电池或者镍氢可充电电池 （4节) |
| 外部电源 | 专用AC适配器（AC 100 V用）（其他部件） |
| 连续使用时间 | 约30小时(背光灯关闭时) |
| 使用环境 | 温度: 10 ～ 40 ℃ 湿度: 80％ RH 以下(无凝霜) |
| 外形尺寸 | 86（W）×132（H）×30（D）mm （不含凸起部分） |
| 重量 | 约 290 g （包含约95 g的电池重量） |
| 附属品 | |
| 5号碱性干电池･･･4 使用说明书･･･1 手提箱･･･1 | |
| 其他部件 | |
| AP0516：专用AC适配器（AC 100 V用） CA81-USB：USB连接线（A-miniB型） 1.8 m | |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
