产品概要

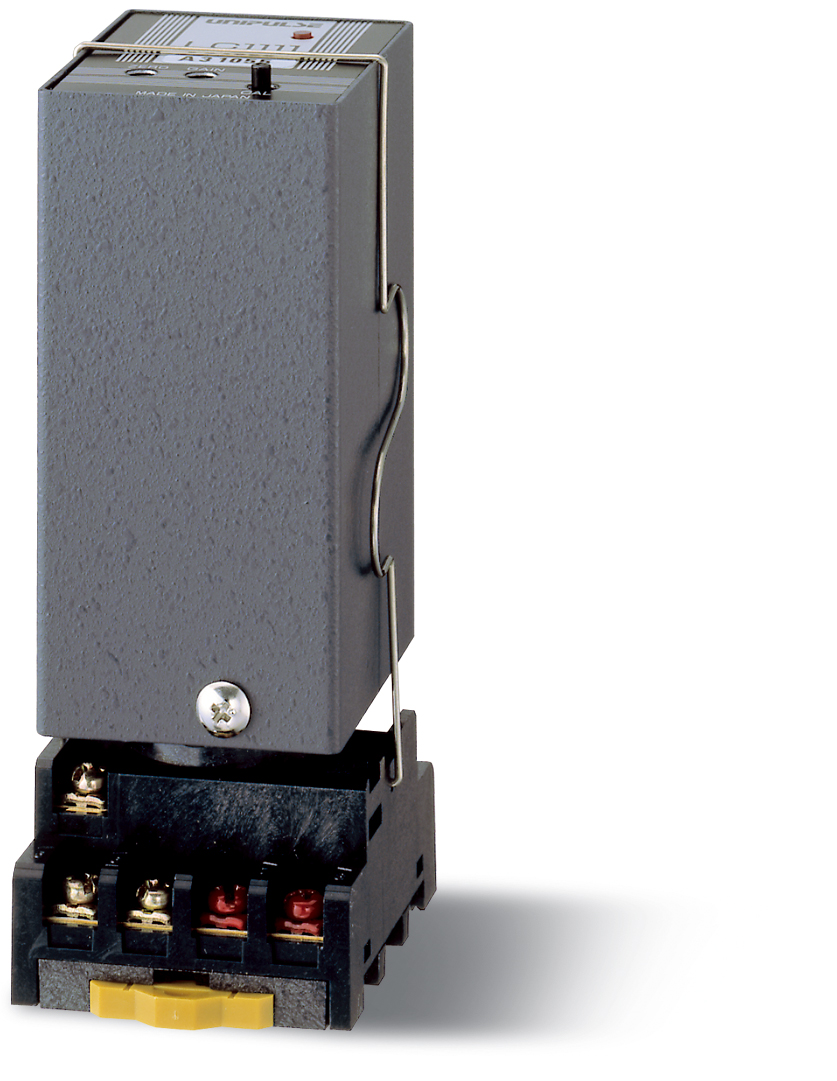

高性能、小型传感器信号转换器
●38W×93.5H×50D mm的小巧尺寸
●内置激励电压。可以并联4个350 Ω的传感器
●标配4 ~ 20 mA的电流输出
●简约设计,可广泛应用于多种仪器仪表

技术参数

激励电压 DC 5 V±5% 输出电流:60 mA 以内
(可以并联4个350 Ω的传感器)
零点调整范围 ±0.4 mV/V(桥式阻抗350 Ω時)
20转微调电位器
超出此范围时,可连接外部电阻扩大范围
感度调整器 0.6 mV/V ~ 1.4 mV/V(HI范围)
1.3 mV/V ~ 3.2 mV/V(LO范围)
通过内部跳线切换
精度 非线性:0.02%/FS 以内
零点漂移:1 μV/℃ RTI 以内
增益漂移:0.01%/℃ 以内
普通滤波:1 μVp-p(RTI)以内(2 Hz)
输出信号 电压输出:0 ~ ±10 V 负载抵抗:2 kΩ 以上
电流输出:4 ~ 20 mA 负载抵抗:500 Ω 以下
普通滤波 普通滤波(-6 dB/oct.)2 Hz/-3 dB
校正值 1 mV/V
电源电压 AC 100 V ±10% 50/60 Hz
DC 12 ~ 24 V ±15%(LC1111(DC))
※订购时指定
消耗电量 AC仕様:2 VA typ. DC仕様: 2 W typ.
使用环境 温度:使用温度范围 -10 ~ +40℃
湿度:85% RH 以下(无凝霜)
外形尺寸 38(W)×93.5(H)×50(D)mm
重量 约 300 g
附属品 专用插座・・・1
固定用弹簧・・・1
小型螺丝刀・・・1
使用说明书・・・1

选购件

品名
LC1111(DC) 电源电压 DC 12 ~ 24 V

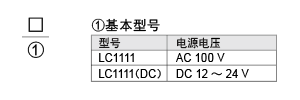

型号构成
