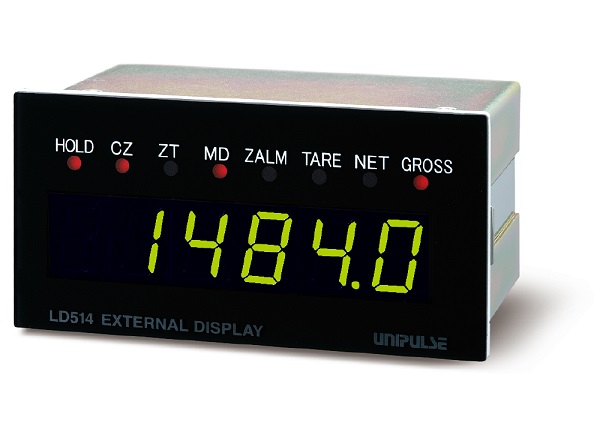

产品概要
像名片一样的小型尺寸但是功能完备。是一个作为没有显示器的仪表或者是离得比较远的现场管理使用，很容易安装在一个需要的地方。
技术参数
| 显示部分 | |
| 显示装置 | 绿色数字显示用LED |
|---|---|
| 显示位数 | 5位 字高14mm 7位间距和小数点 ±99999（只显示负号） |
| 小数点位置 | 同仪表连动 |
| 状态显示 | 绿色LED1个（显示负号） 红色LED8个 （HOLD/CZ/ZT/MD/ZALM/TARE/NET/GROSS） |
| 单位 | 显示无，贴上标签时（kg/g/t/N/lb） |
| 设定部分 | |
| 设定功能 | 旋转式按钮开关设定 |
|---|---|
| 数字显示器数据选择 | 毛重•净重•皮重 •仪表显示数值 |
| 自检模式选择 | 可以显示显示器的实验/版本 |
| 仪表选择 | ･ 称重控制仪表/测力仪表之间的切换（可以切换状态显示） ･ 称重控制仪表的追随显示可以切换标准模式和LD515互换模式 |
| 外部输入 | |
| 接口 | SIF：2线式串行接口 |
|---|---|
| 外部输入 | 保持信号 |
| 接头形状 | ･ 插口式端子台 4p 1…HOLD 2…COM 3…SI/F 4…SI/F ･ M3螺丝式端子台 3p 1…AC 2…AC 3…F.G |
| 一般性能 | |
| 电源电压 | AC100～240V（＋10％ －15％） 50/60Hz |
|---|---|
| 消耗电力 | 10VA typ. |
| 使用保险丝 | 1A |
| 使用条件 | 使用温度范围：－10℃～＋40℃ 保存温度范围：－40℃～＋80℃ 湿度：85％RH以下（无凝霜） |
| 外形尺寸 | 96（W）×48（H）×61（D）mm |
| 重量 | 405g |
| 附属品 | |
| 电源线（3m） | 1 |
|---|---|
| 小型螺丝刀 | 1 |
| 单位标签 | 1 |
| 使用说明书 | 1 |
其他选购件
| 品名 | |
| CAAC2P-B3 | AC输入电源3m |
|---|---|
| CAAC3P-CEE7/7-B2 | AC输入电源（耐压250V）2m |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
