产品概要

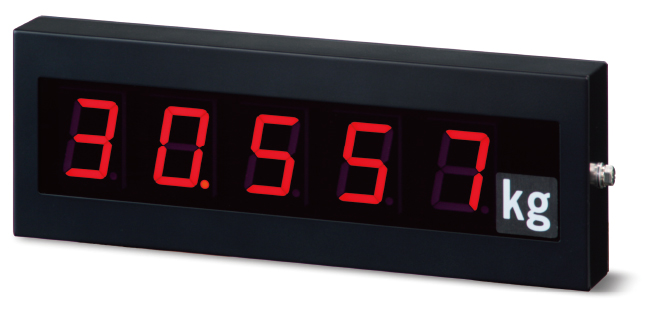

易读的大型高亮度LED，防水滴•防尘的坚牢机箱。
对应SI/F，螺旋电流式字高57mm大型显示器。
仪表显示值可从毛重•净重•皮重•仪表显示数中选择，通过外部信号可以锁定显示值。作为附属品提供墙壁悬挂钩具，空中吊用为选项。

技术参数

显示部分｜设定部分｜通讯部分｜一般性能｜附属品

显示部分
显示素子 红色高亮度LED
显示位数 5桁（-9999～99999）
文字尺寸 字高57mm
文字幅度 43mm
视认距离 30m以上
単位 免去面罩，附有贴纸（kg/g/t/N/lb）
设定部分
设定方法 8bit dip 开关
设定项目 ・ 显示重量：毛重，净重，皮重，仪表显示数值
・ 小数点位置：从0，0.0，0.00，0.000，0.0000中选择（0.0000为联结ACL时）
・ 亮度：低亮度，高亮度
・ 打字指令动作（SIF）：忽视打字指令，只接收打字指令时更新显示
・ 通讯中断时动作（ACL）：显示全位数，显示最后收到的数据
通讯部分
接口 ・SIF：2线式串行接口
・ACL：螺旋电流式接口
一般性能
电源电压 AC100～240V（＋10％－15％）（自由电源50/60Hz）
消耗电力 10W typ
突入电流 15A、2.5msec：AC100V平均负载状态（常温，开始时）
30A、2.5msec：AC240V平均负载状态（常温，开始时）
使用条件 温度…使用温度范围：－10～＋40℃ 保存温度范围：－20～＋75℃
湿度…85％RH以下（无凝霜）
外形尺寸 415（W）×150（H）×66（D）mm（不含凸起部分）
重量 约3.5kg
附属品
AC输入电源（标称规格125V）3m・・・1
单位标记贴纸・・・1
悬挂墙壁钩具・・・1
使用说明书・・・1

选购件

品名
ANG 空中悬挂用钩具
HOD 挂钩

其他选购件

品名
CAAC2P-B3 AC输入电源 3m
CAAC3P-CEE7/7-B2 AC输入电源（耐压250V）2m


关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
