产品概要

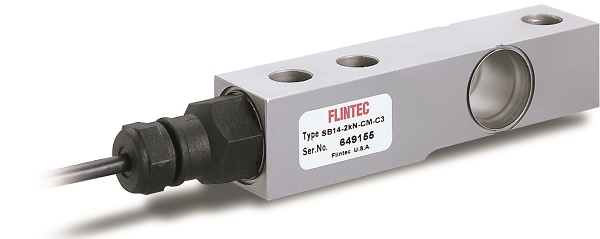

不锈钢制,密封型悬臂梁传感器。

  • 容量2.5kN,5kN,12kN,25kN
  • 不锈钢制,密封型
  • 高阻抗:1100Ω
  • 用途:搅拌,料斗秤等

技术参数

型号 SB14-2.5KN, SB14-5KN, SB14-12KN, SB14-25KN
额定容量 2.5k, 5k, 12k, 25k N
额定输出 2±0.1% mV/V
允许过载 200 %R.C.
允许过载上限 300 %R.C.
允许激励电压 100 %R.C.
零点平衡 ±5 %R.O.
复合误差 0.0200 %R.O.
非线性 0.0166(typ) %R.O.
滞后性 0.0166(typ) %R.O.
潜在变形 0.0166 %R.O./30min
补偿温度范围 -10~+40
允许温度范围 -40~+80
零点的温度影响 0.0122 %R.O./10℃
输出的温度影响 0.0100 %R.O./10℃
输入端子间阻抗 1100±50 Ω
输出端子间阻抗 1000±2 Ω
推荐激励电压 5~15 V(AC,DC)
绝缘阻抗 5000以上
保护等级 IP68
电缆线 4芯屏蔽电缆线 3m
电缆线配色 +EXC:绿
+SIG:白
-EXC:黑
-SIG:红
SHIELD:黄
传感器材质 不锈钢制
重量 1.2 kg

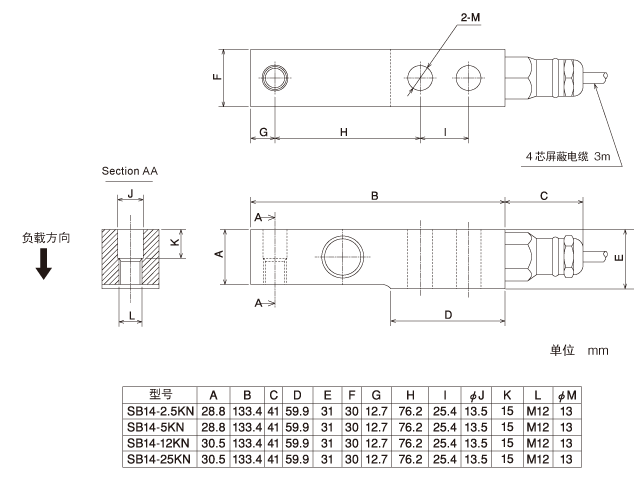

外形尺寸
