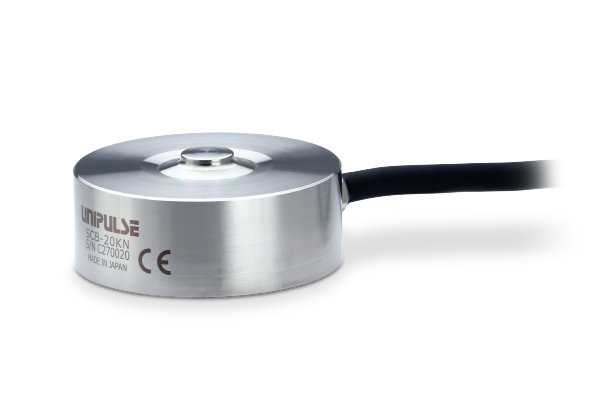

用应变片传感器实现了 允许过载500%

・ 容量1,2,5,10,20,50,100kN,100,200,500N

特点

■ 与压电式传感器一样的刚性!
因为负载时的变形小,也可用于机械的切割,磨削力的测定。

■ 允许过载500% !!
允许过载为额定容量的500%,万一发生意外的负载力也此范围的话不会影响精确度。
压装、咬合等有发生意外的负载力时,也有允许过载500%可以长期稳定的测定。



技术参数

型号 SCB-□KN ※1
额定容量 100 200 500 1k 2k 5k 10k 20k 50k 100k N
额定输出 0.4±0.1% ※2 mV/V
允许超过负载 500 %R.C.
零点平衡 ±0.2 %R.O.
非线性 0.2 %R.O.
滞后性 0.2 %R.O.
重复性 0.1 %R.O.
补偿温度范围 -10~+60
允许温度范围 -20~+70
零点的温度影响 0.015 %R.O./℃
输出的温度影响 0.01 %R.O./℃
输入端子间阻抗 约700 约1000 Ω
输出端子间阻抗 约700 约1000 Ω
推荐激励电压 5 10 V
最大激励电压 7.5 15 V
绝缘阻抗(50VDC) 1000以上
负载的弯度 0.015 0.015 0.015 0.015 0.020 0.025 0.025 0.035 0.065 0.100 mm
固有频率 40 26 15 kHz
传感器材质 不锈钢制
重量 0.02 0.2 0.4 2.0 2.3 kg
电缆线配色 +EXC:红
+S:黄
-S:橙
-EXC:黑
+SIG:绿
-SIG:白
SHIELD:蓝

※1 □:额定容量
※2 安装时有注意事项。
请注意:规格和设计因产品改良有可能会发生一些变化(无事先通知)。

下载

产品单页介绍(PDF)
SCB产品单页介绍 (下载7)
使用说明书(PDF)

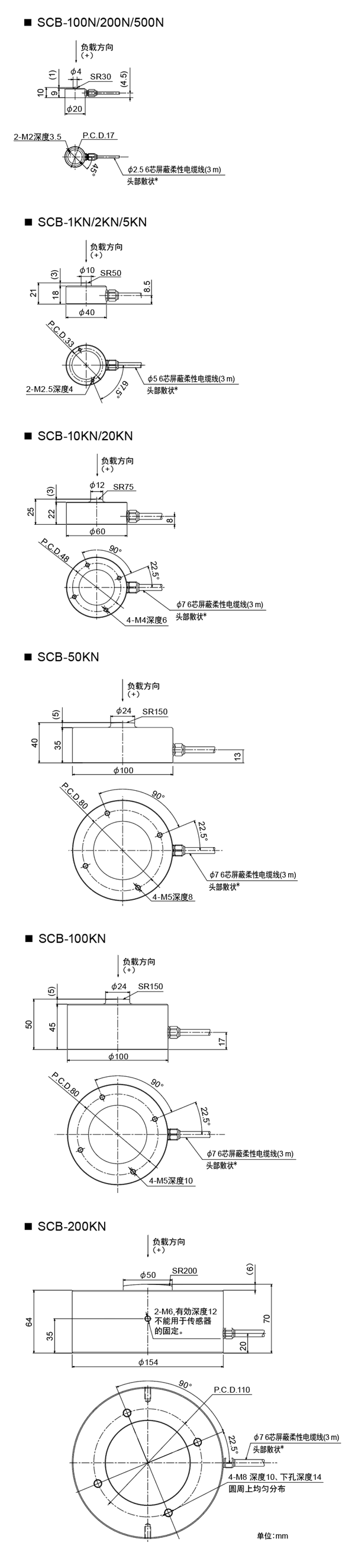

外观图
