产品概要
可以显示扭矩、转速、功率

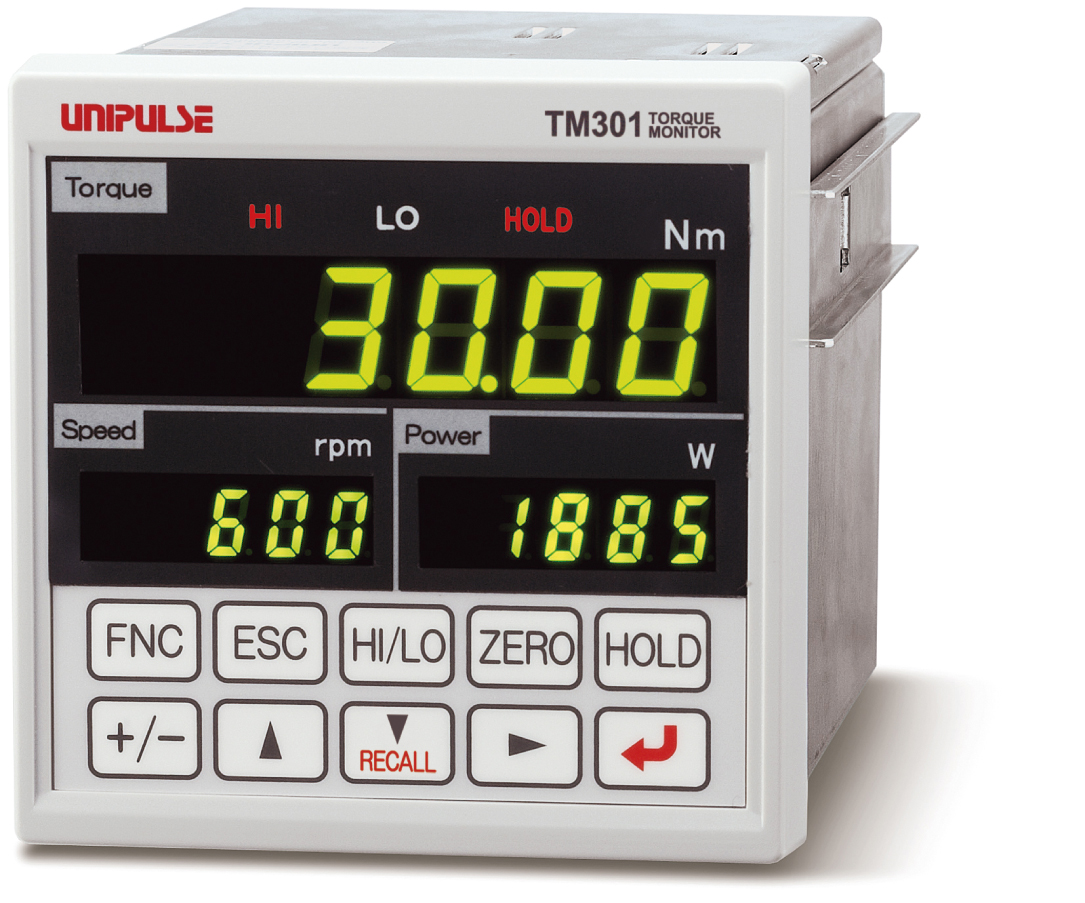

■ UTMⅡ/UTMV专用扭矩仪表
■ 可以显示扭矩、转速、功率
■ 保持功能（采样, 峰值, 谷值, P-P, 平均值保持）
■ 上下限比较输出功能（ALM HI, HI, OK, LO, ALM LO）
■ 数据存储功能
■ 搭配UTMⅡ/UTMV直连电缆
■ 可以在PC上显示和存储UTMⅡ/UTMV输出（扭矩、转速、功率）的时间变化（安装USB接口选件时）
技术参数
转矩用传感器输入（电压输入）｜UTMⅡ/UTMV驱动电源｜转速用脉冲输入（集电极开路输入）｜显示部分｜设定部分｜输入/输出部分｜一般性能｜附属品
| 转矩用传感器输入（电压输入） | |
| 输入阻抗 | 1 MΩ 以上 |
|---|---|
| 扭矩输入 | ±5 V |
| 精度 | 非线性：0.02%/FS±1 digit 以内 零点漂移：0.2 mV/℃ RTI 以内 量程漂移：0.01%/℃ 以内 |
| A/D转换器 | ･ 速度…300次/秒 ･ 分辨率…24 bit（二进制） 5 V输入时约 1/30000 |
| 模拟滤波器 | 低通滤波器（-6 dB/oct）3、30、300、1 kHz中选择 |
| 模拟电压输出 | 输出电平：返回输入电压（测试点用） |
| UTMⅡ/UTMV驱动电源 | |
| 电源电压 | DC 24 V ※UTMⅡ/UTMV 1台 |
|---|---|
| 转速用脉冲输入（集电极开路输入） | |
| 转速范围 | 按照UTMⅡ/UTMV系列的输出频率 |
|---|---|
| 低速范围 | 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时 |
| 脉冲反应幅度 | 50 μs |
| 电路构成 | 无电压接点输入（－COM） 连接可集电极开路（Ic ＝ 约 10 mA） |
| 显示部分 | |
| 显示器 | 主显示器：字高15 mm 7段绿色LED数显（5位＋符号） 副显示器 ：字高8 mm 7段绿色LED数显（5位） |
|---|---|
| 显示値 | 主显示器：5位 －99999 ～ ＋99999 符号：最前一位只是显示负号 副显示器 ：5位 －19999 ～ ＋99999 符号：最前一位只是显示负号 |
| 小数点 | 0、0.0、0.00、0.000（只扭矩，功率。没有转速） |
| 显示次数 | 3、6、13、25次/秒中选择 |
| 状态显示 | HI／LO／HOLD |
| 设定部分 | |
| 设定项目 | 上下限设定： 上限／下限／警报上限／警报下限 比较/保持设定： 动作设定1： 动作设定2： 校准设定： 自锁/初始化： |
|---|---|
| 保持 | 采样, 峰值, 谷值, P-P, 平均值 区间设定（全区间・外部・外部+时间・水平+时间） |
| 输入/输出部分 | |
| 输入信号 （4） |
保持区间控制输入／保持解除输入／数字零点／记录数据清除 无电压节点输入回路（-COM Type）、Ic ＝ 10 mA 以下 |
|---|---|
| 输出信号 （7） |
上下限比较输出（警报上限・上限・OK・下限・警报下限） ／保持终了输出／RUN输出 集电极输出开关回路（Sink Type）、Vceo ＝ 30 V（max） Ic ＝ 30 mA（max） |
| 接口 (选购件只能安装一个) |
SIF：2线式串口 BCO：BCD输出（选购件） 232：RS-232C通讯接口（选购件） D3V：D/A转换电压输出（3ch）（选购件） DAV：D/A转换电压输出（选购件） DAI：D/A转换电流输出（选购件） USB：USB接口（选购件） |
| 一般性能 | |
| 电源电压 | AC 100 V ～ 240 V(+10%-15%)(自由电源) 50/60 Hz |
|---|---|
| 消耗电力 | 7 W typ. |
| 使用条件 | 使用温度范围：-10 ～ +40℃ 保存温度范围：-40 ～ +80℃ 湿度：85% RH 以下(无凝霜) |
| 外形尺寸 | 96(W) × 96(H) × 138(D) mm (不含凸起部分) |
| 安装尺寸 | 92 × 92(+1-0) mm |
| 重量 | 约 1.0 kg |
| 附属品 | |
| 外部输入输出接头･･････1 AC输入电源线 3 m（带有压接端子）*･･････1 UTMⅡ/UTMV连接线 2 m･･････1 单位贴纸･･････1 BCD输出用接头（BCD输出选件时）･･････1 接点开关工具（D/A转换器(3ch)选件时）･･････1 小型螺丝刀（D/A转换器选件时）･･････1 使用说明书･･････1 |
|
选购件（选购件只能安装一个）
| 品名 | 详细 |
| BCO | BCD输出 |
|---|---|
| 232 | RS-232C通讯接口 |
| D3V | D/A转换电压输出(3 ch) |
| DAV | D/A转换电压输出 |
| DAI | D/A转换电流输出 |
| USB | USB接口 |
其他选购件
| 品名 | 详细 |
| CA372-I/O | 一端带FCN接头前端为散状的3 m电缆线 |
|---|---|
| CA81-USB | miniUSB-电脑USB传输线 1.8 m |
| CAAC2P-B3 | AC输入电源线 3 m |
| CAAC3P-CEE7/7-B2 | AC输入电源线(耐压250 V)2 m |
| CATM21-M | UTMⅡ/UTMV 连接线 2 m |
| CATM51-M | UTMⅡ/UTMV 连接线 5 m |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头(带罩) |
| CN51 | BCD系列用接头 |
| CN55 | FCN系列I/O接头(带斜罩) |
| CN73 | D/A转换器(3ch)用接头 |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| DTC2-PSL | TM301用case |
| GMP96x96 | 橡胶支撑 |

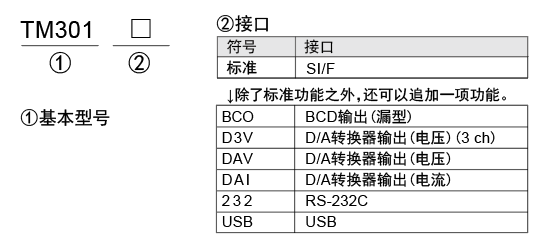

型号构成
