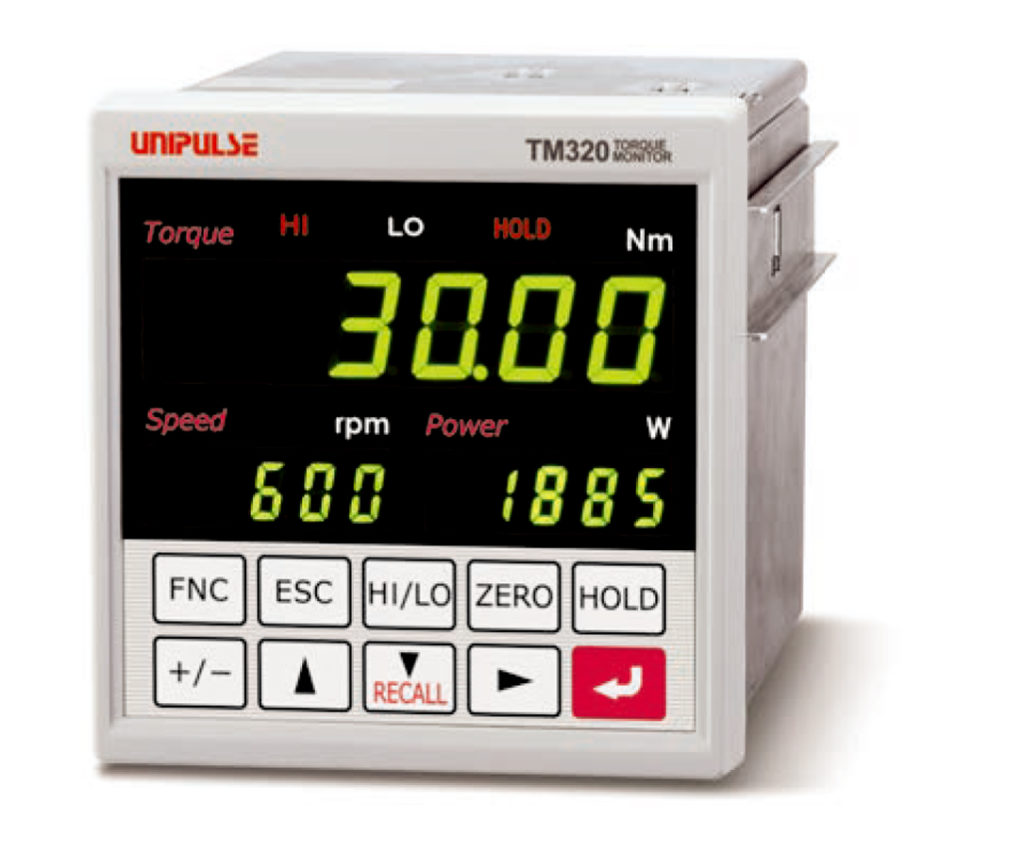

产品概要
■ 16000次/秒的高速采样
■ 显示UTMⅢ的通讯数据*1、上下限比较功能
■ 可以显示扭矩、转速、功率*2
■ 上下限比较输出功能,保持功能
■ 有数据存储功能（可记录最近30组的扭矩，转速，功率数据）
■ 搭配UTMⅡ/UTMV/UTMⅢ直连电缆
*1 RS-485接口（扭矩、转速）
*2 功率（W）=2πｘ扭矩（Nm）ｘ转速（rpm）/ 60
*Please consult us when connecting to UTFⅡ.

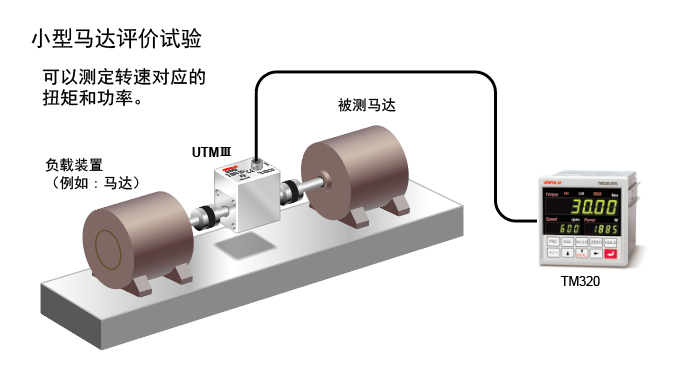

应用案例
技术参数
模拟部分｜显示部分｜保持｜输入/输出部分｜接口｜一般性能｜附属品｜其他选购件｜
模拟部分
| 转矩用传感器输入（电压输入） | |
| 扭矩输入 | －10 ～ ＋10 V（UTMⅢ）输入阻抗1 MΩ 以上 －5 ～ ＋5 V（UTMⅡ/UTMV）输入阻抗 1 MΩ 以上 |
|---|---|
| 精度 | 非线性：0.02%/FS±1 digit 以内 零点漂移：0.2 mV/℃ RTI 以内 量程漂移：0.01%/℃ 以内 |
| A/D转换器 | ･ 速度…16000次/秒 ･ 分辨率…24 bit（二进制） 10 V输入时约 1/30000 |
| 数字低通滤波器 | PASS,3 ~ 1 kHz |
| 模拟电压输出 | |
| 输出电平：返回输入电压（测试点用） | |
| 转速用脉冲输入（集电极开路输入）(UTMⅡ/UTMV/UTMⅢ) | |
| 允许转速 | 以UTMⅡ/UTMV/UTMⅢ为基准 |
| 输入转速灵敏度 | 从15、10、5、3、2 rpm选择 *脉冲比例 4次/转时 从60、40、20、12、8 rpm选择 *脉冲比例 1次/转时 |
| 脉冲反应幅度 | 50 μs |
| 电路构成 | 无电压接点输入（－COM） 连接可集电极开路（Ic ＝ 约 10 mA） |
显示部分
| 显示器 | |
| 主显示器 | 字高15 mm 7段绿色LED数显（5位＋符号） |
|---|---|
| 副显示器 | 字高8 mm 7段绿色LED数显（5位） |
| 显示値 | 主显示器 | 5位 －99999 ～ ＋99999 符号：最前一位只是显示负号 |
| 副显示器 | 5位 －19999 ～ ＋99999 符号：最前一位只是显示负号 |
| 小数点 | |
| 0、0.0、0.00、0.000（只扭矩，功率。没有转速） | |
| 显示次数 | |
| 3、6、13、25次/秒中选择 | |
| 状态显示 | |
| HI／LO／HOLD | |
保持
| 保持 | 采样, 峰值, 谷值, P-P, 平均值 区间设定（全区间・外部・外部+时间・水平+时间） |
|---|
输入/输出部分
| 输入信号 （4） |
保持区间控制输入／保持解除输入／数字零点／记录数据清除 无电压节点输入回路（-COM Type）、Ic ＝ 10 mA 以下 |
|---|---|
| 输出信号 （13） |
扭矩上下限比较输出（警报上限・上限・OK・下限・警报下限）／转速上下限比较输出（警报上限・上限・OK・下限・警报下限）／保持终了输出／RUN输出／序输出／绝对值输出 集电极输出开关回路（Sink Type）、Vceo ＝ 30 V（max） Ic ＝ 30 mA（max） |
接口(选购件只能安装一个)
| SIF | 2线式串口 |
|---|---|
| BCO | BCD输出（选购件） |
| D3V | D/A转换电压输出（3 ch）（选购件） |
| DAV | D/A转换电压输出（选购件） |
| DAI | D/A转换电流输出（选购件） |
| 232 | RS-232C通讯接口（选购件） |
| USB | USB接口（选购件） |
一般性能
| 电源电压 | DC 24 V±15% |
|---|---|
| 消耗电力 | 8 W typ. |
| 使用条件 | 使用温度范围：-10 ～ +50℃ 保存温度范围：-40 ～ +80℃ 湿度：85% RH 以下(无凝霜) |
| 外形尺寸 | 96(W) × 96(H) × 138(D) mm (不含凸起部分) |
| 重量 | 约 1.2 kg |
| 符合CE认证 | EMC指令：EN61326-1 |
附属品
| 外部输入输出接头 | 1 |
|---|---|
| 单位贴纸 | 1 |
| BCD输出用接头（BCD输出选件时） | 1 |
| 接点开关工具（D/A转换器(3 ch)选件时） | 1 |
| 小型螺丝刀（D/A转换器选件时） | 1 |
| 铁氧体磁环 | 1 |
| 使用说明书 | 1 |
其他选购件
| CA372-I/O | 一端带FCN接头电缆线 3 m 头部散状 |
|---|---|
| CA81-USB | USB连接线（A-miniB型）1.8 m |
| CATM321-M | UTMⅢ连接线 2 m |
| CATM351-M | UTMⅢ连接线 5 m |
| CATM21-M | UTMⅡ/UTMV 连接线 2 m |
| CATM51-M | UTMⅡ/UTMV 连接线 5 m |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头(带罩)(同附属品) |
| CN51 | BCD系列用接头 |
| CN55 | FCN系列I/O接头(带斜罩) |
| CN73 | D/A转换器(3 ch)用接头 |
| CN90 | UTMⅡ/UTMV连接用防水塑料接头 |
| CN96 | UTMⅢ连接用的接头 |
| DTC2A | TM320携带箱子(带AC电源・铁氧体磁芯) |
| E04SR211132 | 铁氧体磁芯 |
| GMP96x96 | 橡胶支撑 |
| TSU03 | 雷击电涌模块（DC专用) |

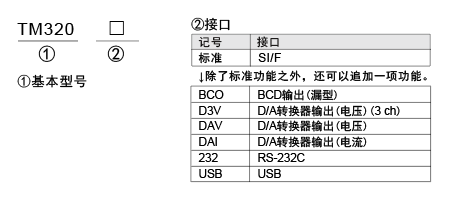

型号构成
