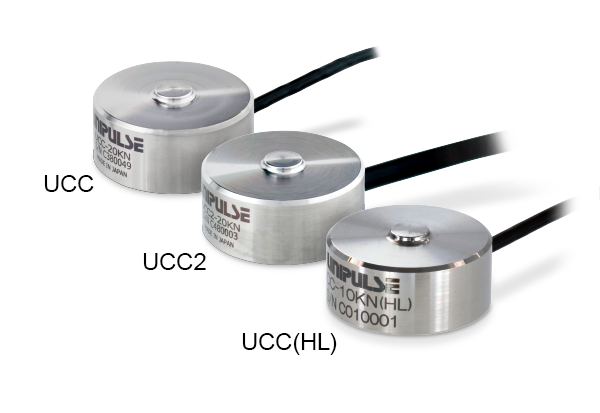

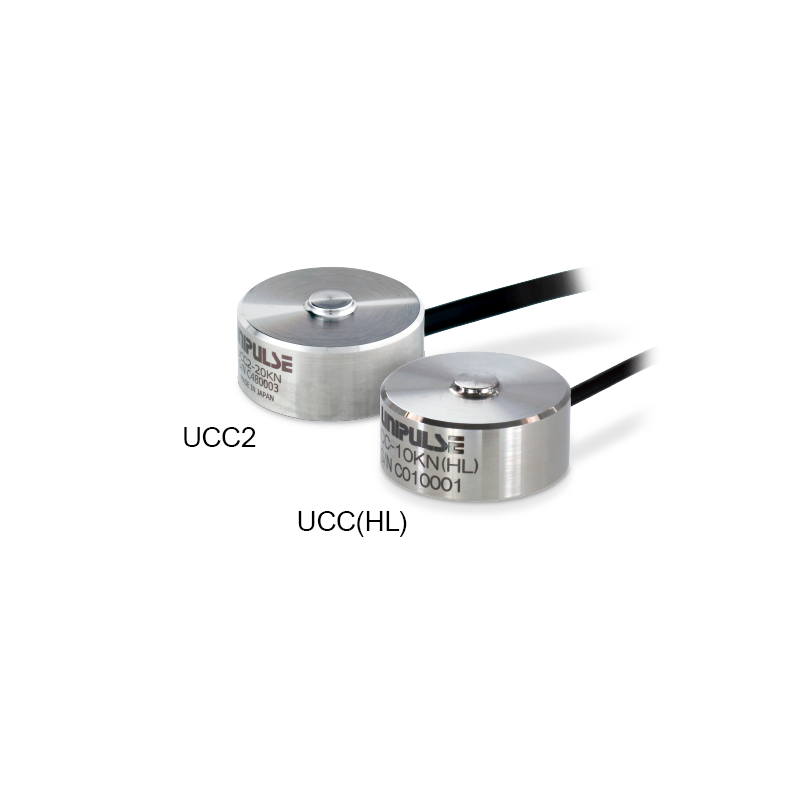

产品概要

  • 直径21 mm的小型传感器可测定大容量！
  • 容量10 kN, 20 kN
  • 应对低温（-40℃） ～ 高温（+150℃）环境(HL)

技术参数

型号 UCC-10KN UCC2-20KN UCC-10KN(HL) UCC-20KN(HL)
额定容量 10 kN 20 kN 10 kN 20 kN
额定输出 约 1 mV/V
允许负载 120% R.C.
零点平衡 ±10% R.O.
非线性 0.5 %R.O. 以下
滞后 0.5% R.O. 以下
重复性 0.2% R.O. 以下
补偿温度范围 0 ～ ＋50℃ －40 ～ ＋150℃
允许温度范围 －10 ～ ＋60℃ －40 ～ ＋150℃
零点的温度影响 0.5% R.O./10℃ 以下
输出的温度影响 0.5% R.O./10℃ 以下
输入端子间阻抗 约 350 Ω
输出端子间阻抗 约 350 Ω
推荐激励电压 2.5 V
允许激励电压 5 V
绝缘阻抗(DC 50 V) 1000 MΩ 以上
电缆线 φ2　4芯屏蔽电缆线
2 m 头部散状		 φ3　4芯屏蔽电缆线
3 m 头部散状		 φ2 4芯氟树脂屏蔽线缆
3 m 头部散状
电缆线配色 ＋EXC：红
＋SIG：绿
－EXC：黑
－SIG：白
SHIELD: 黄
负载的弯度 0.030 mm 0.045 mm 0.030 mm 0.045 mm
固有频率 54 kHz 55 kHz 54 kHz 55 kHz
传感器材质 不锈钢制
重量 20 g
RoHS指令 2011/65/EU (EU)2015/863

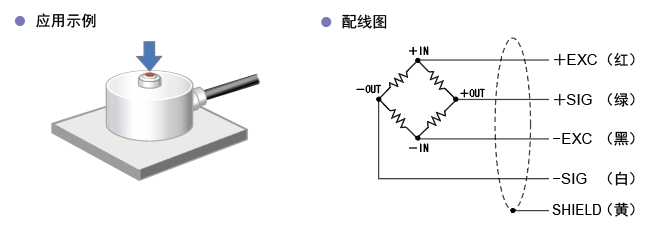

应用示例・配线图

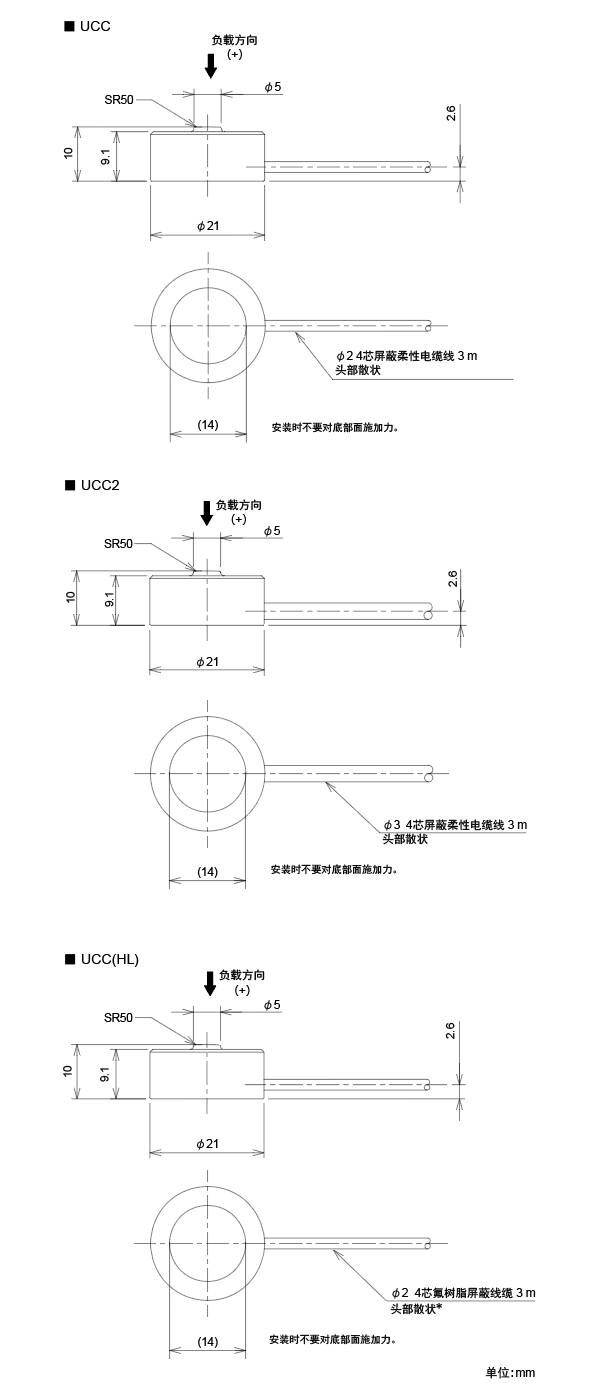

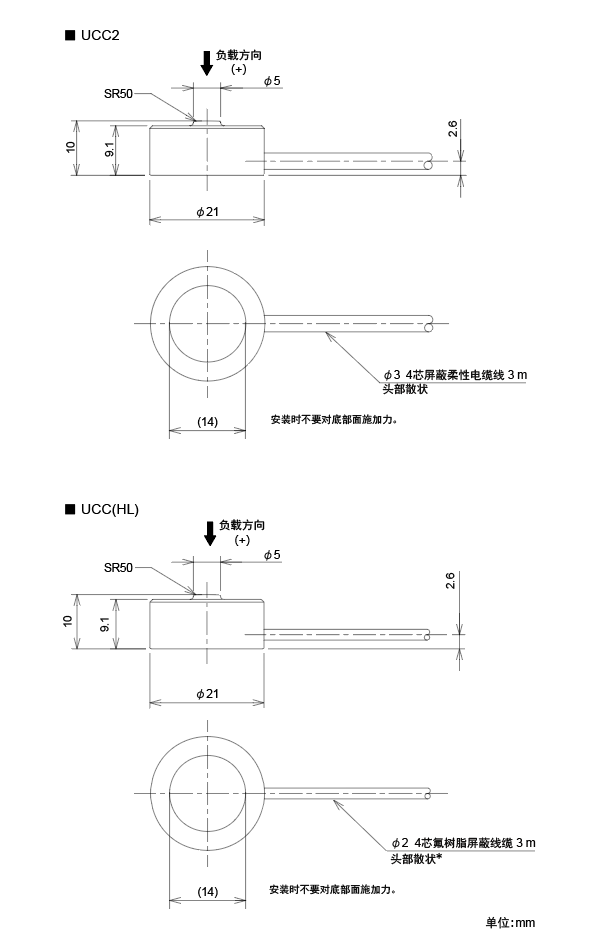

外形尺寸
