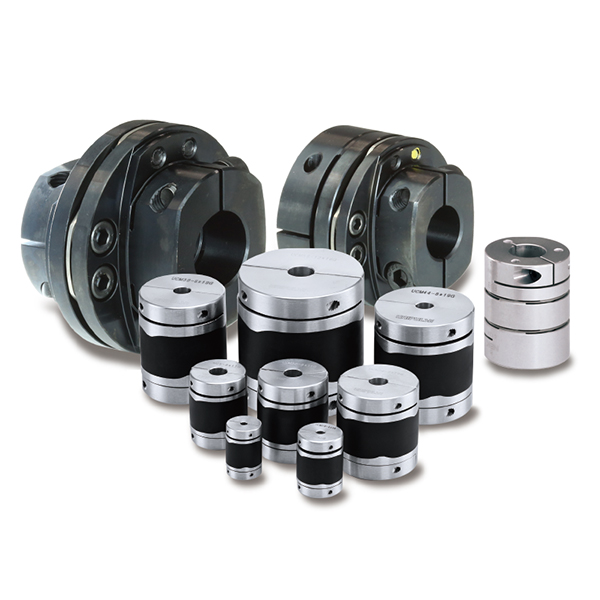

产品概要

UTMⅡ/UTMV 虽为不易受扭力以外的轴向负载及径向负载影响的设计,但是过大的轴向或径向负载不仅会造成测量结果出现误差,还会导致支撑测量轴的轴承发热、扭矩传感器弹性体变形或损坏等。
联轴器正是用于避免对扭矩传感器的测量轴施加过大的轴向及径向负载的所需零件。易于精准固定轴与轴。适用UTMⅡ/UTMV的联轴器如下表所示。
关于UTMⅡ-10000Nm和键槽专用的联轴器,请咨询本公司销售人员。

对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
3 4 5 6 8 10 11 12

UTMⅡ-0.05Nm
UTMⅡ-0.1Nm
UTMV-0.1Nm
UTMⅡ-0.2Nm

5 UCM15 2.2
UCS15 1
UCM19 4.2
UCS19 1.6
UCM25 8
UCS25 4.6
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
4 5 6 8 10 11 12 14 15 16 18 19 20 22
UTMⅡ-0.5Nm
UTMV-0.5Nm
UTMⅡ-1Nm
UTMV-1Nm
UTMⅡ-2Nm
8 UCM19 4.2
UCM25 8
UCS25 4.6
UCM30 12.6
UCS30 6.6
UCM34 16
UCS34 11
UCM39 27
UCS39 14
UCM44 36
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
10 11 12 14 15 16 18 19 20
UTMⅡ-5Nm
UTMV-5Nm
UTMⅡ-10Nm
UTMV-10Nm
12 UCM30 12.6
UCM34 16
UCS34 11
UCM39 27
UCS39 14
UCM44 36
UCM56 70
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
14 15 16 18 19 20 22 24 25 28 30 32 35
UTMⅡ-20Nm 20 UCM44 36
UCM56 70
UCM65B 80
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
14 15 16 18 19 20 22 24 25 28 30 32 35
UTMⅡ-50Nm
UTMV-50Nm
20 UCM56 70
UCM65B 80
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45
UTMⅡ-100Nm
UTMV-100Nm
25 UCM80B 140
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
19 20 22 24 25 28 30 32 35 38 40 42 45 48

50

UTMⅡ-200Nm 30 UCM90B 250
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
30 32 35 38 40 42 45 48 50 55 60 65
UTMⅡ-500Nm
UTMV-500Nm
40 UCM125B 613
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
40 42 45 48 50 55 60 65 70 75 80
UTMⅡ-1000Nm
UTMV-1000Nm
60 UCM155B 1197
UCM220 4800
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
50 55 60 65 70 75 80
UTMⅡ-2000Nm 70 UCM220 4800
UCM260 6880
对应UTMⅡ/UTMV

UTMⅡ/UTMV
轴孔径
(mm)

Unipulse
联轴器型号
最大扭矩
(Nm)
联轴器轴孔径(mm)
80 85 90
UTMⅡ-5000Nm
UTMV-5000Nm
90 UCM260 6880

采用轴径的推荐尺寸公差为h6以及h7。

■: 本公司推荐的橡胶联轴器
●: 金属联轴器(○:TYPEⅡ)



联轴器订购型号&外形尺寸





型号 A L W F G M D1*D2 螺丝拧紧扭矩
(Nm)
UCM15 15 6.5 23 2.15 5 M1.6 3*5
4*5
5*5
5*6
0.25
UCS15 18
UCM19 19 7.7 26 2.65 6.5 M2

4*5
4*8
5*5
5*6
5*8
6*8
8*8

0.5
UCS19 20 4*5
5*5
5*6
5*8
UCM25 25 9.5 32 3.25 9 M2.5 5*8
5*10
5*11
5*12
6*8
8*8
8*10
8*11
8*12
1
UCS25 27
UCM30 30 11 36 4 11 M3 8*8
8*10
8*11
8*12
8*14
8*15
10*12
11*12
12*12
12*14
12*15
1.5
UCS30 30 8*8
8*10
8*11
8*12
8*14
8*15
UCM34 34 12 38 4 12.25 M3 8*8
8*10
8*11
8*12
8*14
8*15
8*16
10*12
11*12
12*12
12*14
12*15
1.5
UCS34 35
UCM39 39 15.5 48 4.5 14.5 M4 8*16
8*18
8*19
8*20
10*12
12*12
12*14
12*15
12*16
12*19
12*20
2.5
UCS39 40
UCM44 44 15 48 4.75 16 M4 8*16
8*18
8*19
8*20
8*22
12*12
12*14
12*16
12*19
15*20
16*20
18*20
19*20
20*20
20*22
2.5
UCM56 56 19.5 60 5.5 20 M5 12*12
12*14
12*15
12*16
12*18
12*19
12*20
19*20
20*20
20*22
20*24
20*25
20*28
7







型号 TYPE d1 d2 A E P L S T J G M d1*d2 螺丝拧紧扭矩(Nm)
UCM65B 14~25 65 46 36 54.5 27.25 17.5 25.5 3.5 ~φ20:M8
φ22~:M6
14*20
15*20
16*20
18*20
19*20
20*20
20*22
20*24
20*25

M8:34.3
M6:13.7

28~35 20*28
20*30
20*32
20*35
UCM80B 15~35 80 59 46 67.5 33.75 20.5 32 3.5 ~φ28:M10
φ30~:M8
15*25
16*25
18*25
19*25
20*25
22*25
24*25
25*25
25*28
25*30
25*32
25*35

M10:67.6
M8:34.3

38~45 25*38
25*40
25*42
25*45
UCM90B 19~35 90 64 51 77 38.5 28 36.5 4 ~φ35:M10
φ38~:M8
19*30
20*30
22*30
24*30
25*30
28*30
30*30
30*32
30*35

M10:67.6
M8:34.3

38~50 30*38
30*40
30*42
30*45
30*48
30*50







型号 TYPE d1 d2 A E C P L S T Q R U V J G M d1*d2 螺丝拧紧扭矩(Nm)
UCM125B 30~45 125 82 82 66 122 61 34 11 19 19 11 57 8 M10 30*40
32*40
35*40
38*40
40*40
40*42
40*45

67.6

48~65 40*48
40*50
40*55
40*60
40*65
UCM155B 40~60 155 104 104 86 141 70.5 41 12.5 22 22 12.5 66 9 M12 40*60
42*60
45*60
48*60
50*60
55*60
60*60

118

65~80 60*65
60*70
60*75
60*80







型号 A A1 L L1 L2 L3 LL 六角螺母
B1
密配合螺栓
B2
 紧固螺栓 D1*D2
B3 B4
UCM220 225 144 200 90 33 33 20 M16 M16 M8 M8 60*65
33 39 M8 M10 70*50
70*55
70*60
70*65
39 39 M10 M10 70*70
UCM260 262 166 223 100 39 39 23 M20 M20 M10 M10 70*75
70*80
90*80
90*85
90*90

联轴器规格

型号 最大轴孔径(mm) 最大扭矩(Nm) 最高转速(rpm) 惯性力矩(kgm2 扭转刚性(Nm/rad) 偏心容许范围(mm) 偏角容许范围(°) 游隙容许范围
(mm)
重量(g)
UCM15 6 2.2 42000 2.7×10-7 43 0.15 1.5 ±0.2 8
UCS15 1 2.0×10-7 25 7
UCM19 8 4.2 33000 8.4×10-7 88 0.15 1.5 ±0.2 14
UCS19 1.6 6.2×10-7 63 12
UCM25 12 8 25000 3.0×10-6 170 0.15 1.5 ±0.2 28
UCS25 4.6 2.3×10-6 125 25
UCM30 15 12.6 21000 6.9×10-6 220 0.20 1.5 ±0.3 45
UCS30 6.6 5.5×10-6 160 39
UCM34 16 16 18000 1.3×10-5 390 0.20 1.5 ±0.3 65
UCS34 11 1.0×10-5 350 62
UCM39 20 27 16000 2.7×10-5 520 0.20 1.5 ±0.3 98
UCS39 14 2.1×10-5 440 85
UCM44 22 36 14000 4.2×10-5 640 0.20 1.5 ±0.3 136
UCM56 28 70 11000 1.4×10-4 1500 0.20 1.5 ±0.3 276

型号 TYPE 最大轴孔径(mm) 最大扭矩
(Nm)
最高转速(rpm) 惯性力矩(kgm2 扭转刚性
(Nm/rad)
偏心容许范围(mm) 偏角容许范围(°) 游隙容许范围
(mm)
重量(kg)
UCM65B 35 80 10000 2.44×10-4 6.50×104 0.02 1.0 ±0.46 0.53
4.01×10-4 8.70×104 0.68
UCM80B 45 140 10000 7.25×10-4 1.26×105 0.02 1.0 ±0.58 0.98
1.15×10-3 1.57×105 1.25
UCM90B 50 250 10000 1.43×10-3 2.17×105 0.02 1.0 ±0.64 1.57
2.19×10-3 2.70×105 1.91
UCM125B 65 613 10000 0.76×10-2 0.67×106 0.02 1.0 ±0.9 4.64
1.26×10-2 0.94×106 5.91
UCM155B 80 1197 8000 2.20×10-2 1.52×106 0.02 1.0 ±1.1 8.4
3.59×10-2 2.05×106 10.8
型号 最大轴孔径(mm) 最大扭矩(Nm) 最高转速(rpm) 惯性力矩(kgm2 扭转刚性(Nm/rad) 轴方向弹簧常数(N/mm) 偏角容许范围(°) 游隙容许范围
(mm)
重量(kg)
UCM220 70 4800 4000 112.34×10-3 5940000 448 1 ±0.6 23.5
UCM260 90 6880 3400 248.75×10-3 10780000 612 1 ±0.7 35.3
