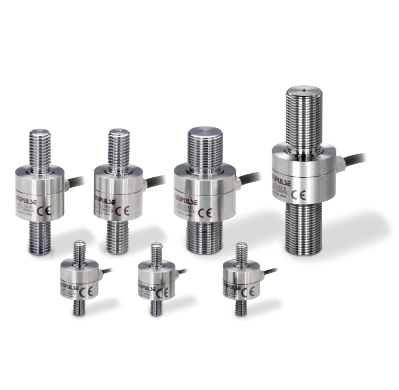

产品概要

传感器精度不仅受扭矩力的干扰小，受横向负载的影响也很小!
新型双螺纹式传感器，安装简单!

● 容量 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN

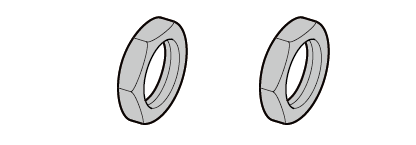

● 由于产品两端有外螺纹，并附有小型螺母，可使用双螺母方便安装。
● 拉伸和压缩均可测量
● 高度仅为40 ~ 92mm、比较短小，不干涉其它设备
（1 ～ 5kN：40 mm, 10 ～ 20kN：70 mm, 50kN-S：70 mm, 50kN：92 mm）

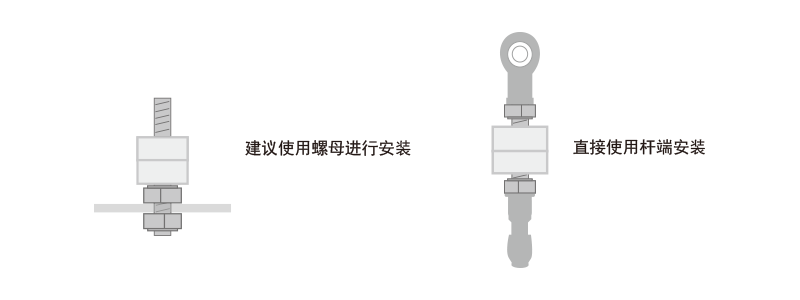

安装示例

安装方式

技术参数

■UIS-1KN、UIS-2KN、UIS-5KN

型号	UIS-1KN	UIS-2KN	UIS-5KN
额定容量	1 kN	2 kN	5 kN
额定输出	约 1.0 mV/V
允许过载	300% R.C.
零点平衡	±10% R.O.
非线性	0.2% R.O. 以下
滞后性	0.2% R.O. 以下
重复性	0.1% R.O. 以下
补偿温度范围	-10 ～ +60℃
允许温度范围	-20 ～ +70℃
零点的温度影响	0.5% R.O. / 10℃ 以下
输出的温度影响	0.5% R.O. / 10℃ 以下
输入端子间阻抗	约 1000 Ω
输出端子间阻抗	约 1000 Ω
推荐激励电压	5 V
最大激励电压	7.5 V
绝缘阻抗(DC 50 V)	1000 MΩ 以上
电缆线	φ2.5 6芯屏蔽柔性电缆线 3 m 头部散状
传感器材质	不锈钢制
负载的弯度	0.015 mm	0.014 mm	0.021 mm
固有频率	2 kHz	3 kHz	5 kHz
重量	约 30 g
RoHS指令	2011/65/EU (EU)2015/863

■UIS-10KN、UIS-20KN、UIS-50KN、UIS-50KN-S

型号	UIS-10KN	UIS-20KN	UIS-50KN	UIS-50KN-S
额定容量	10 kN	20 kN	50 kN	50 kN
额定输出	约 1.0 mV/V
允许过载	300% R.C.
零点平衡	±10% R.O.
非线性	0.2% R.O. 以下
滞后性	0.2% R.O. 以下
重复性	0.1% R.O. 以下
补偿温度范围	-10 ～ +60℃
允许温度范围	-20 ～ +70℃
零点的温度影响	0.5% R.O. / 10℃ 以下
输出的温度影响	0.5% R.O. / 10℃ 以下
输入端子间阻抗	约 1000 Ω
输出端子间阻抗	约 1000 Ω
推荐激励电压	5 V
最大激励电压	7.5 V
绝缘阻抗(DC 50 V)	1000 MΩ 以上
电缆线	φ5 6芯屏蔽柔性电缆线 3 m 头部散状
传感器材质	不锈钢制
负载的弯度	0.025 mm	0.040 mm	0.070 mm	0.050 mm
固有频率	15 kHz	15 kHz	13 kHz	16 kHz
重量	约 100 g	约 100 g	约 260 g	约 210 g
RoHS指令	2011/65/EU (EU)2015/863
