产品概要
- 直径12 mm，高4 mm的小型传感器
- 容量5 N，10 N，20 N，50 N
- 铝制（5 N/10 N）不锈钢制（20 N/50 N）

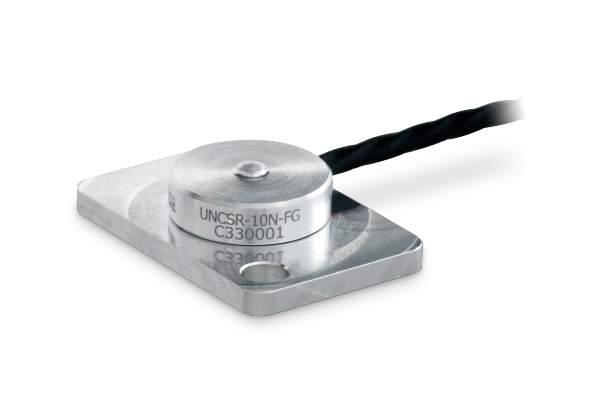

- 带有固定用螺丝（UNCSR-○N-FG）
技术参数
| 型号 | UNCSR-5N UNCSR-5N-FG |
UNCSR-10N UNCSR-10N-FG |
UNCSR-20N UNCSR-20N-FG |
UNCSR-50N UNCSR-50N-FG |
|---|---|---|---|---|
| 额定容量 | 5 N | 10 N | 20 N | 50 N |
| 额定输出 | 约 1 mV/V | |||
| 允许过载 | 150% R.C. | |||
| 零点平衡 | ±10% R.O. | |||
| 非线性 | 0.3% R.O. 以下 | |||
| 滞后性 | 0.3% R.O. 以下 | |||
| 重复性 | 0.1% R.O. 以下 | |||
| 补偿温度范围 | 0 ～ +50℃ | |||
| 允许温度范围 | -10 ～ +60℃ | |||
| 零点的温度影响 | 2.0% R.O./10℃ 以下 | |||
| 输出的温度影响 | 1.0% R.O./10℃ 以下 | |||
| 输入端子间阻抗 | 约 350 Ω | |||
| 输出端子间阻抗 | 约 350 Ω | |||
| 推荐激励电压 | 2.5 V | |||
| 最大激励电压 | 5 V | |||
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | |||
| 电缆线 | φ3 4芯屏蔽电缆线 3 m 头部散状 | |||
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：白 －SIG：黑 SHIELD：黄 |
|||
| 传感器材质 | 铝制 | 不锈钢制 | ||
| 负载的弯度 | 0.02 mm | 0.01 mm | ||
| 固有频率 | 约 2.3 kHz | 27 kHz | 42 kHz | |
| 重量 | 5N：3 g 5N-FG：5 g |
10N：3 g 10N-FG：5 g |
20N：3 g 20N-FG：9 g |
50N：3 g 50N-FG：9 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | |||

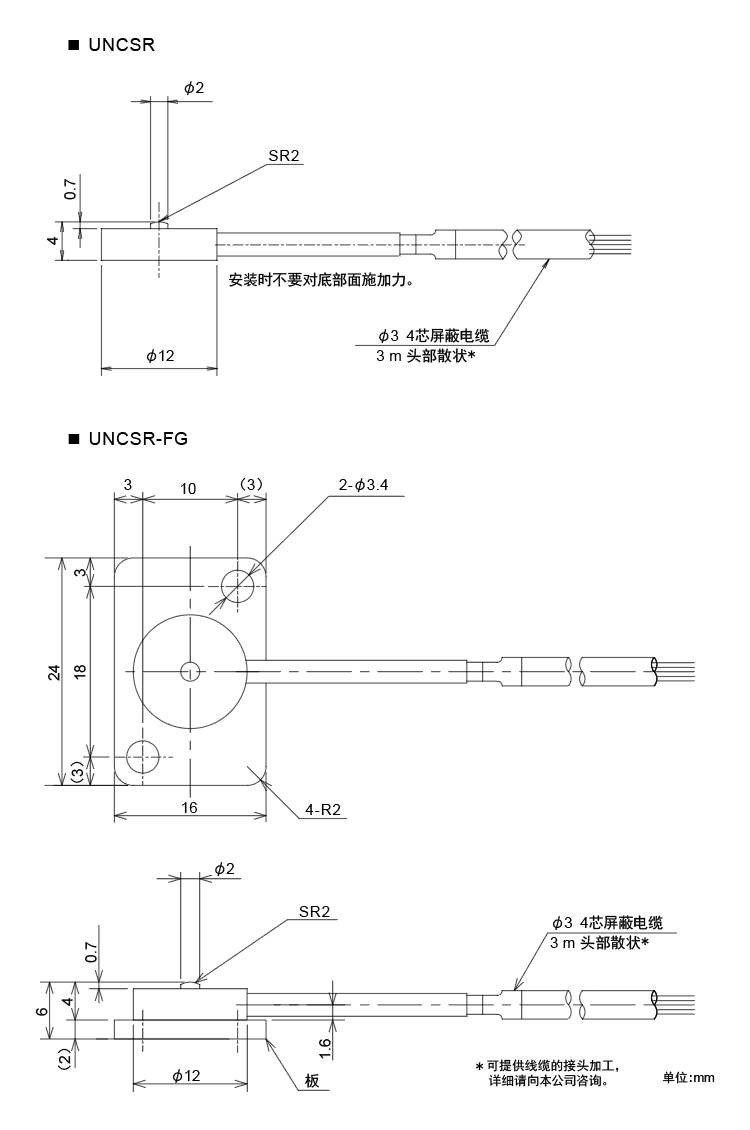

外形尺寸
下载
|
产品单页介绍（PDF）
|
UNCSR产品单页介绍 | |
|---|---|---|
|
使用说明书（PDF）
|
||
|
外观图
|
DXF
（ZIP） |
|
|
PDF
|
||
|
支援工具
|
||
|
软件
|
||
- 关于使用说明书，产品外观图，支援工具，软件等，请在登录的前提下下载使用。
- 阅览PDF格式的文件时，需要下载并安装Adobe公司的Acrobat Reader。
