产品概要

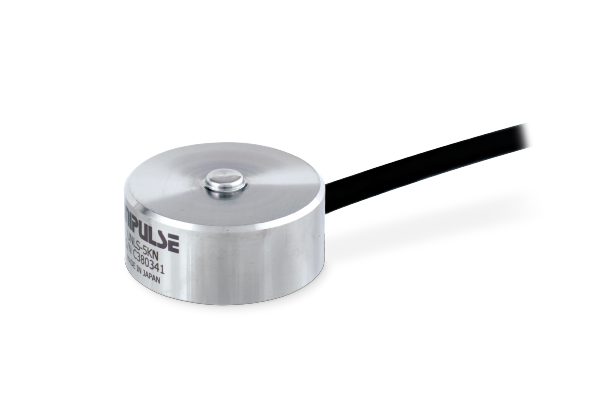

直径21mm,高10mm的小型不锈钢制传感器

  • 容量100N, 200N, 500N, 1kN, 2kN, 5kN
  • 不锈钢制
  • 直径21mm,高10mm的小型传感器

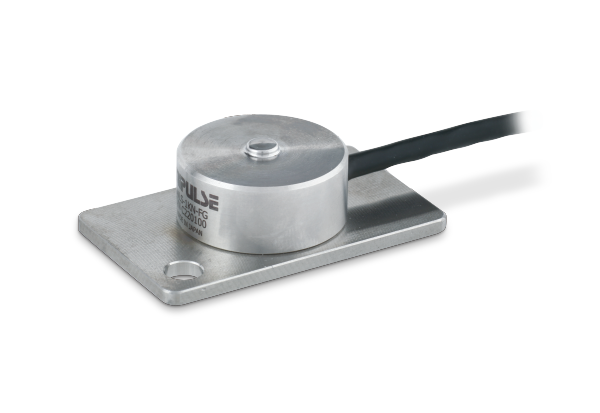

  • UNLS-FG:带有固定用螺丝

技术参数

型号 UNLS-100N, UNLS-200N,UNLS-500N,UNLS-1KN,UNLS-2KN, UNLS-5KN, UNLS-100N-FG, UNLS-200N-FG, UNLS-500N-FG,UNLS-1KN-FG,UNLS-2KN-FG,UNLS-5KN-FG
额定容量 100, 200, 500, 1k, 2k, 5k N
额定输出 1±20% mV/V
允许过载 150 %R.C.
零点平衡 ±10 %R.O.
非线性 0.5 1.0 %R.O.
滞后性 0.3 0.5 %R.O.
重复性 1.0 1.0 %R.O.
补偿温度范围 0~+50
允许温度范围 0~+60
零点的温度影响 0.5 %R.O./10℃
输出的温度影响 0.5 %R.O./10℃
输入端子间阻抗 约350 Ω
输出端子间阻抗 约350 Ω
推荐激励电压 2.5 V
允许激励电压 5 V
绝缘阻抗(DC50V) 1000以上
电缆线 φ3 4芯屏蔽电缆线 2m 头部散状
电缆线配色 +EXC:红
+SIG:绿
-EXC:白
-SIG:黑
SHIELD:黄
传感器材质 不锈钢制
负载的弯度 100N:0.015
200N:0.015
500N:0.020
1kN:0.020
2kN:0.025
5kN:0.040
mm
固有频率 100N:35
200N:47
500N:60
1kN:85
2kN:98
5kN:102
kHz
重量 100N:20, 100N-FG:35
200N:20, 200N-FG:35
500N:20, 500N-FG:35
1kN:20, 1kN-FG:35
2kN:20, 2kN-FG:35
5kN:20, 5kN-FG:35
g


外形尺寸
