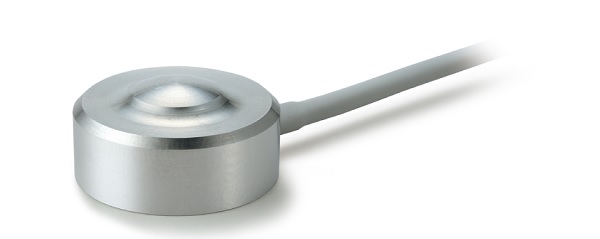

产品概要

  • 容量10kN,20kN
  • 不锈钢制
  • 直径21mm,高10mm的小型传感器

技术参数

型号 UNMR-10KN UNMR-20KN
额定容量 10k 20k N
额定输出 1±30% mV/V
允许过载 120 %R.C.
允许过载上限 150 %R.C.
零点平衡 ±10 %R.O.
非线性 1 2 %R.O.
滞后性 1 2 %R.O.
重复性 1 %R.O.
补偿温度范围 0~+50
允许温度范围 -10~+60
零点的温度影响 0.5 %R.O./10℃
输出的温度影响 0.5 %R.O./10℃
输入端子间阻抗 约350 Ω
输出端子间阻抗 约350 Ω
推荐激励电压 2.5 V
允许激励电压 6 V
绝缘阻抗(DC50V) 1000以上
电缆线 φ2.8 4芯屏蔽电缆线 2m 头部散状
电缆线配色 +EXC:红
+SIG:白
-EXC:蓝
-SIG:黑
SHIELD
传感器材质 不锈钢制
负载的弯度 0.07 mm
固有频率 约50 kHz
重量 约25 g

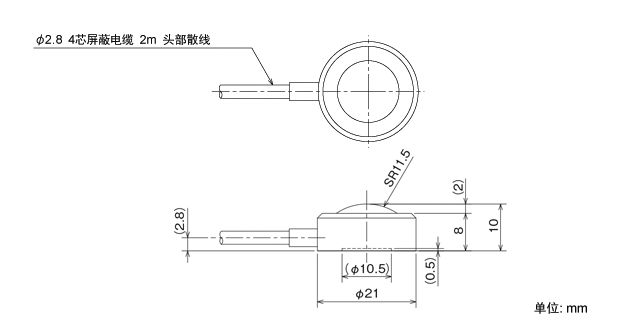

外形尺寸

UNMR
