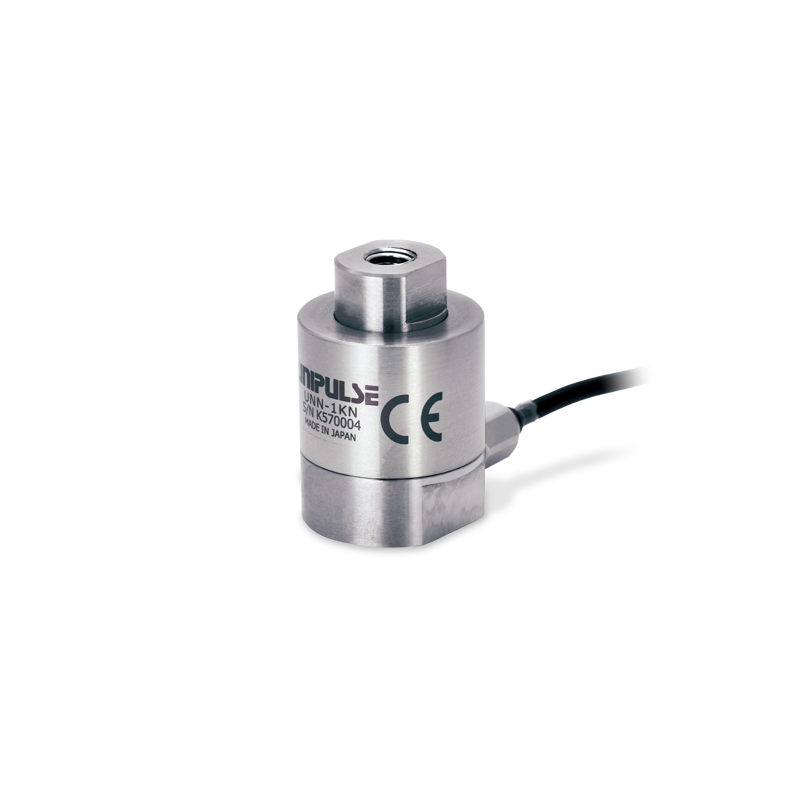

产品概要

几乎没有扭转力的干扰，受径向力的精度影响很小
两端内螺纹型，安装简便

● 容量1 kN、2 kN、5 kN（计划后续推出10 kN、20 kN）
● 拉伸・压缩两者均可测量
● 高度30 mm，安装到设备上很方便
● 即使横向放置，也能不受治具自重的影响，可以进行精确测量
● 可以实现无导轨式的压机结构，从而减少设备的零部件数量


技术参数

型号 UNN-1KN UNN-2KN UNN-5KN
额定容量 1 kN 2 kN 5 kN
额定输出 约 1.0 mV/V
允许负载 300% R.C.
零点平衡 ±10% R.O.
非线性 0.2% R.O. 以下
滞后 0.2% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 -10 ～ +60℃
允许温度范围 -20 ～ +70℃
零点的温度影响 0.5% R.O. / 10℃ 以下
输出的温度影响 0.5% R.O. / 10℃ 以下
输入端子间阻抗 约 1000 Ω
输出端子间阻抗 约 1000 Ω
推荐激励电压 5 V
允许激励电压 7.5 V
绝缘阻抗(DC 50 V) 1000 MΩ 以上
负载的弯度 0.025 mm
固有频率 20 kHz
电缆线 φ2.5 6芯屏蔽柔性电缆线 3 m 头部散状
传感器材质 不锈钢制
重量 约 50 g
RoHS指令 2011/65/EU (EU)2015/863

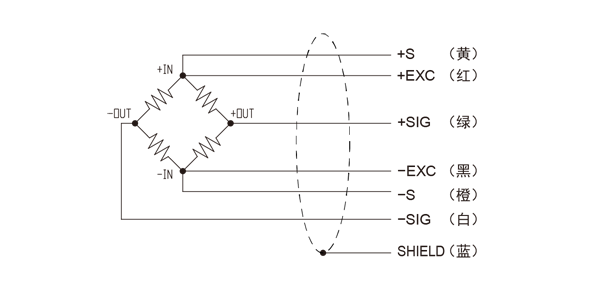

应用示例・配线图

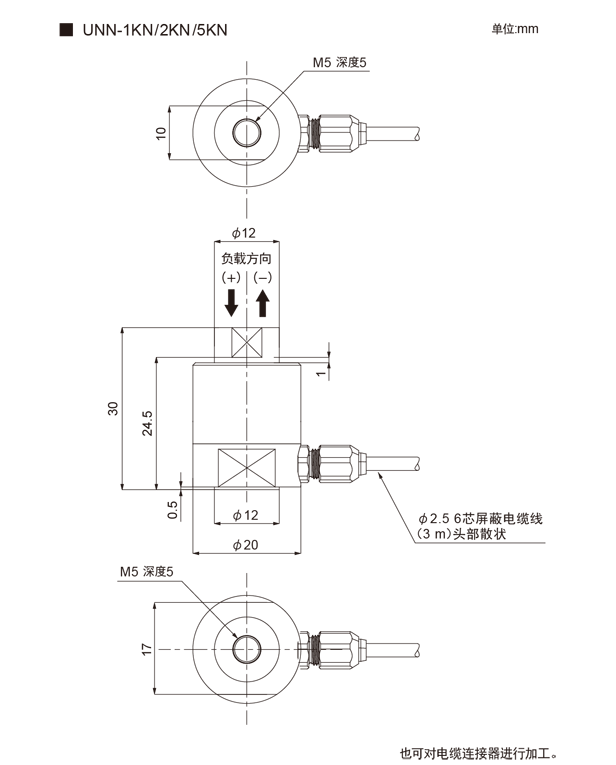

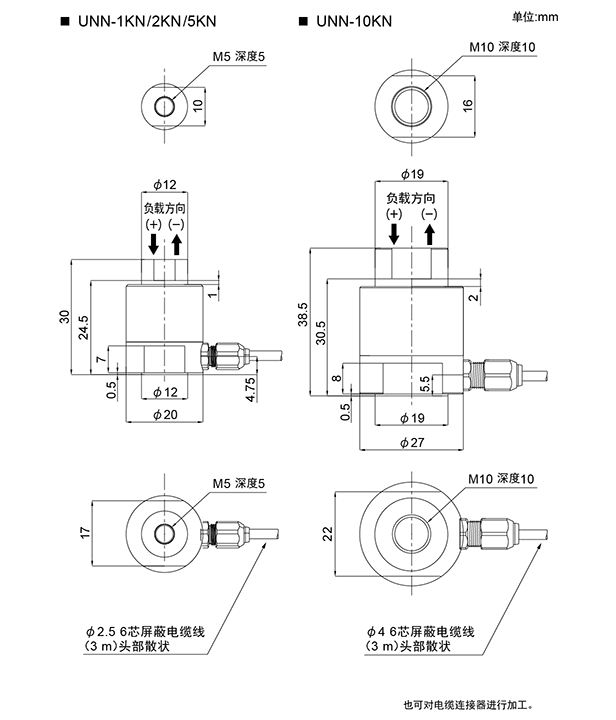

外形尺寸
