产品概要

  • 3方向（X，Y，Z）的力同时测定
  • 允许过载500%
  • 高灵敏度和高刚性并存的三分力传感器

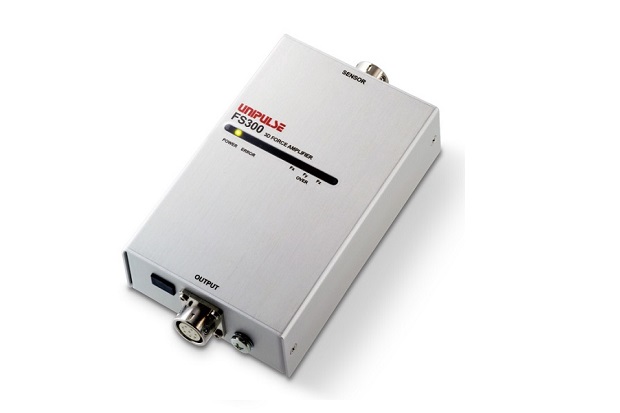

专用仪表 FS300

Fx, Fy, Fz（3轴）的额定容量为±5 V电压输出。
跟UPP-100NX3传感器连接，只需DC 24 V的电压。
无需调节会自动校正电压并同时向3轴输出。


技术参数

型号 传感器 : UPP-100NX3、仪表 : FS300
额定容量 Fx, Fy : ±100 N、Fz : 100 N
电源输入 DC 24 V±15%
消耗电流 150 mA 以下
负载信号输出 Fx、Fy、Fz：±5 V
负载电阻 2 kΩ 以上
响应速度 2 kHz
输入出信号 输入：自动归零指令
输出：自动归零响应
允许过载 500 % FS
非线性 0.5% FS 以下
滞后性 0.5% FS 以下
重复性 0.5% FS 以下
补偿温度范围 0 ～ +40℃
允许温度范围 －10 ～ +50℃
零点的温度影响 0.5% FS/℃ 以下
输出的温度影响 0.05% FS/℃ 以下
传感器材质 铝合金
重量 传感器：70 g、仪表：180 g
（不含线缆）
传感器电缆线 屏蔽柔性电缆线1 m
（带FS300连接用接头）
  • 上述技术参数是 传感器（UPP-100NX3）同专用测力功能（FS300）配套使用时的参数。
  • Fz的0 ～ －5 V在以上精度的保证范围之外。
  • 校准要用专用适配器进行。
  • 根据使用的适配器和安装条件，有时校准值(负载和信号输出的倾向)会变化。

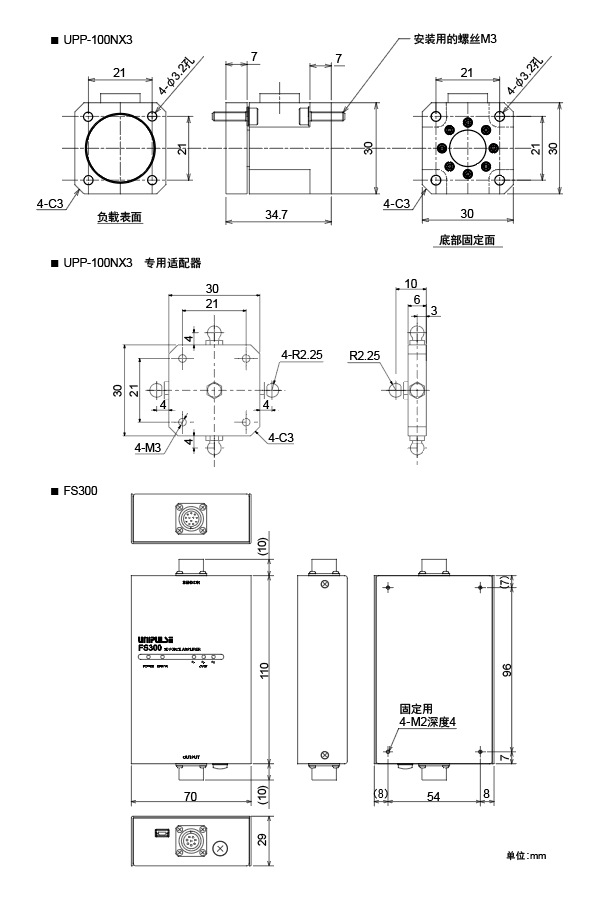

    • 外形尺寸




    关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
