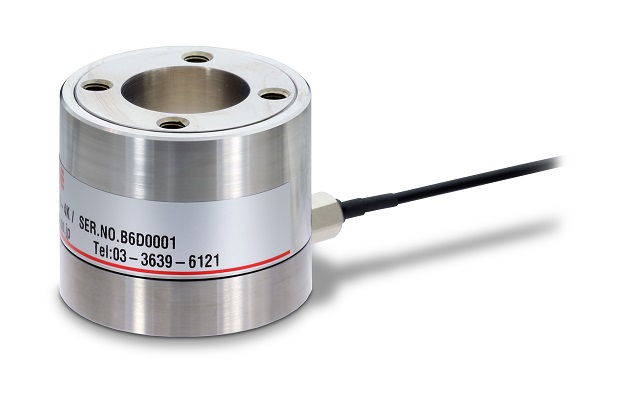

产品概要
推力·扭力可同时测定！
- 允许过载400%！
- 2 kHz响应速度的二分力传感器

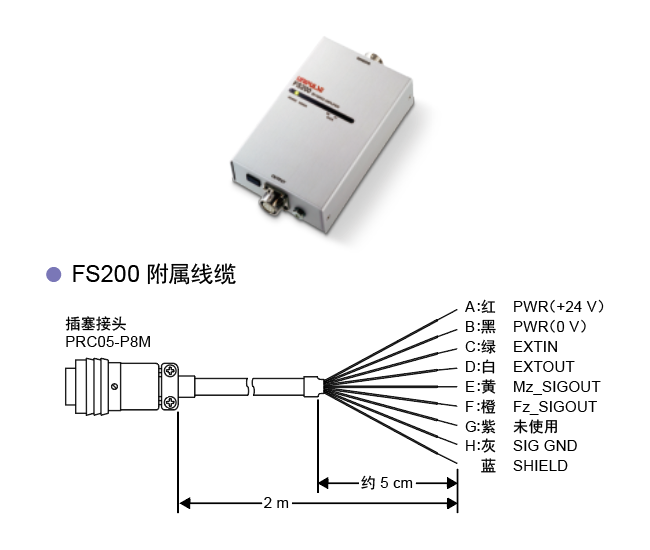

FS200附属线缆
主要应用
● 测量轴承的推力和旋转摩擦力
● 测量珩磨机的推力和扭矩
● 测量攻丝中的推力和扭矩
技术参数

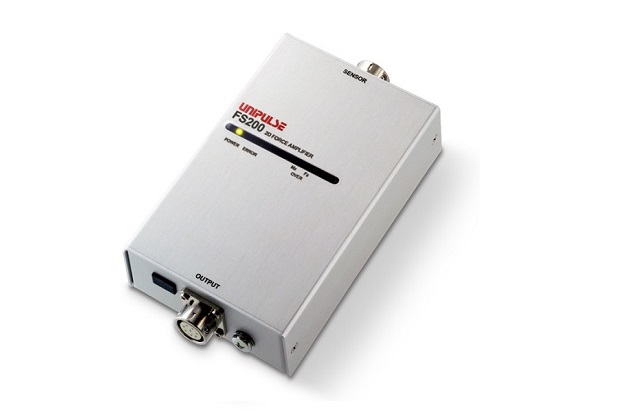

| 型号 | 传感器 : URT-20-5K 、仪表 : FS200 |
|---|---|
| 额定容量 | Mz : ±20 Nm Fz : 5 kN |
| 电源输入 | DC 24 V±15% |
| 消耗电流 | 150 mA 以下 |
| 负载信号输出 | Mz, Fz : ±5 V |
| 负载电阻 | 2 kΩ 以上 |
| 响应速度 | 2 kHz |
| 输入出信号 | 输入：自动归零指令 输出：自动归零响应 |
| 允许过载 | Mz : 500% FS Fz : 400% FS |
| 非线性 | Mz : 0.1% FS typ. Fz : 0.5% FS 以下 |
| 滞后性 | Mz : 0.1% FS typ. Fz : 0.5% FS 以下 |
| 重复性 | Mz : 0.1% FS typ. Fz : 0.5% FS 以下 |
| 串扰 | Mz(20 Nm) → Fz:0.05 kN 以下 Fz(5 kN) → Mz:0.2 Nm 以下 |
| 补偿温度范围 | 0 ～ +40℃ |
| 允许温度范围 | －10 ～ +50℃ |
| 零点的温度影响 | 0.1% FS/℃ 以下 |
| 输出的温度影响 | 0.05% FS/℃ 以下 |
| 传感器材质 | 不锈钢 |
| 重量 | 传感器：250 g、仪表：180 g （不含线缆） |
※上述参数为传感器（URT-20-5K）与专用测力仪表（FS200）配套使用时的参数。
※Fz的0 ～ -5 V在以上精度的保证范围之外。

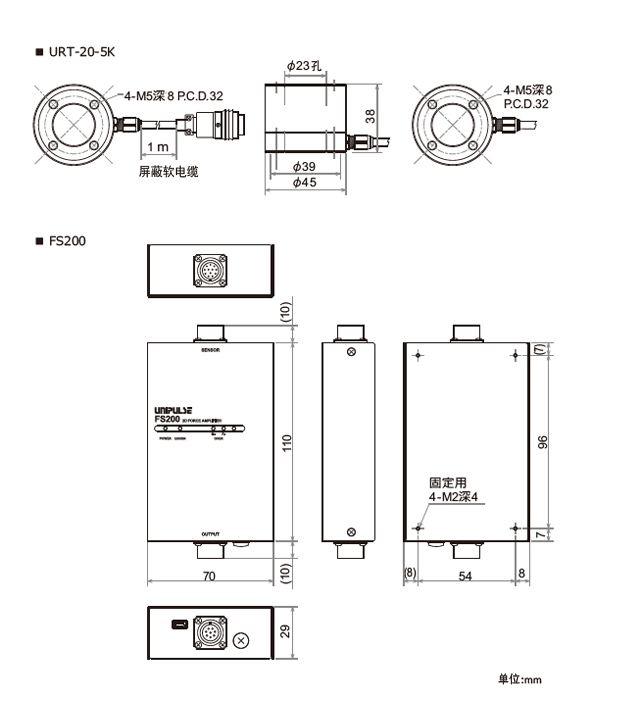

外形寸法
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
