Slider

产品概要


■ 容量200N,500N
■ 精度1/10000(非线性,滞后性,重复性)
■ 高阻抗:1050Ω
■ 用途:试验机的校正,公司内部的校正基准等要求精度较高的应用

特长

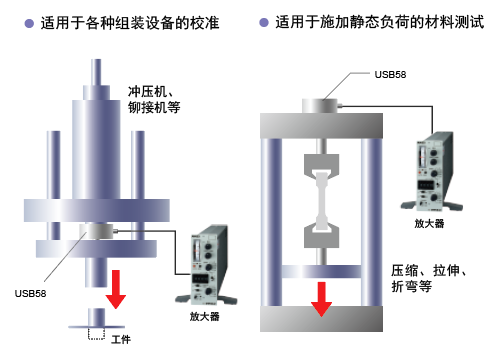

■ 应用案例

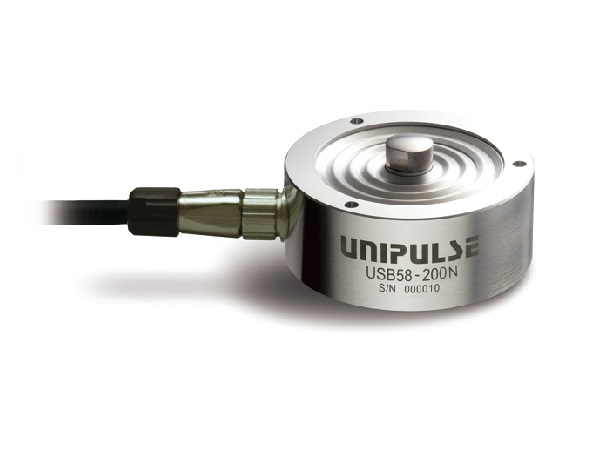

USB58

技术参数

型号 USB58-200N, USB58-500N
额定容量 200, 500 N
额定输出 1±1% mV/V
允许过载 150 %R.C.
允许过载上限 200 %R.C.
零点平衡 ±2 %R.O.
非线性 0.01 %R.O.
滞后性 0.01 %R.O.
重复性 0.01 %R.O.
潜在变形 0.03 %R.O./30min
使用温度范围 -10~+70
允许温度范围 -30~+80
零点的温度影响 0.015 %R.O./10℃
输出的温度影响 0.015 %R.O./10℃
输入端子间阻抗 1050±15% Ω
输出端子间阻抗 1050±1% Ω
推荐激励电压 10 V
允许激励电压 20 V
绝缘阻抗
(DC50V)
1000以上
电缆线 φ5 6芯屏蔽电缆线 5m 头部散状
电缆线配色 +EXC:红
+S:黄
-S:橙
-EXC:黑
+SIG:绿
-SIG:白
SHIELD
传感器材质 特质铝合金
负载的弯度 约0.025 mm
固有频率 约2 kHz
重量 120 g


下载

产品单页介绍(PDF)
USB58产品单页介绍 (下载19)
使用说明书(PDF)
USB58使用说明书(英语版)_2.00 (下载4)

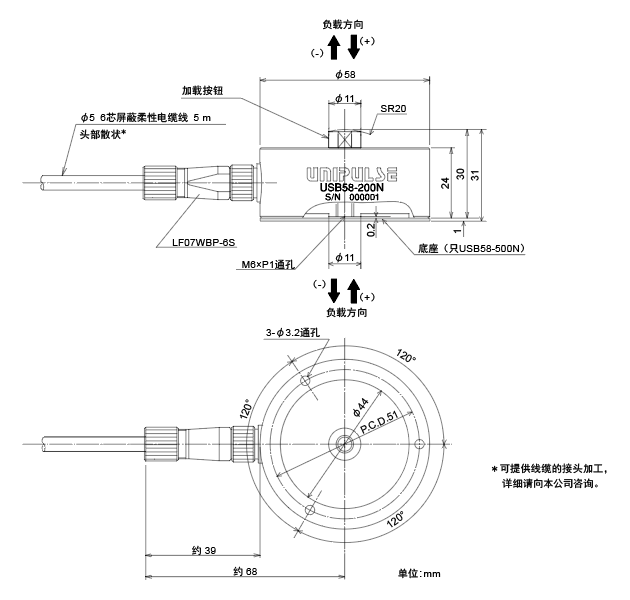

外观图
DXF
(ZIP)
PDF
支援工具
软件
  • 关于使用说明书,产品外观图,支援工具,软件等,请在登录的前提下下载使用。
  • 阅览PDF格式的文件时,需要下载并安装Adobe公司的Acrobat Reader。
