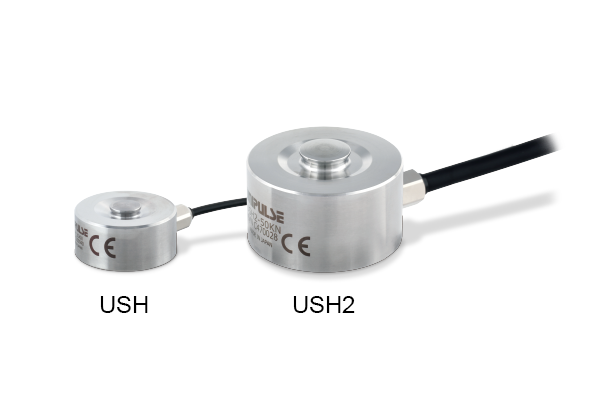

产品概要
- 容量10 kN, 20 kN, 50 kN
- 体积小、大量程
- 小型传感器
技术参数
| 型号 | USH-10KN, USH-20KN | USH-50KN | |
|---|---|---|---|
| 额定容量 | 10 kN, 20 kN | 50 kN | |
| 额定输出 | 1 mV/V±20% | ||
| 允许负载 | 200% R.C. | ||
| 零点平衡 | ±20% R.O. | ||
| 非线性 | 0.2% R.O. 以下 | ||
| 滞后 | 0.15% R.O. 以下 | ||
| 重复性 | 0.1% R.O. 以下 | ||
| 补偿温度范围 | -10 ～ +70℃ | ||
| 允许温度范围 | -30 ～ +85℃ | ||
| 零点的温度影响 | 0.2% R.O./10℃ 以下 | ||
| 输出的温度影响 | 0.2% R.O./10℃ 以下 | ||
| 输入端子间阻抗 | 約 1000 Ω | ||
| 输出端子间阻抗 | 約 1000 Ω | ||
| 推荐激励电压 | 5 V | ||
| 允许激励电压 | 7.5 V | ||
| 绝缘阻抗(DC 50 V) | 1000 MΩ 以上 | ||
| 电缆线 | φ2.5 6芯屏蔽软电缆 3 m 头部散状 |
||
| 电缆线配色 | ＋EXC：红 ＋S：黄 －S：橙 －EXC：黑 ＋SIG：绿 －SIG：白 SHIELD：蓝 |
||
| 负载的弯度 | 0.06 mm | 0.07 mm | |
| 固有频率 | 20 kHz | 15 kHz | |
| 传感器材质 | 不锈钢制 | ||
| 重量 | 100 g | 180 g | |
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||

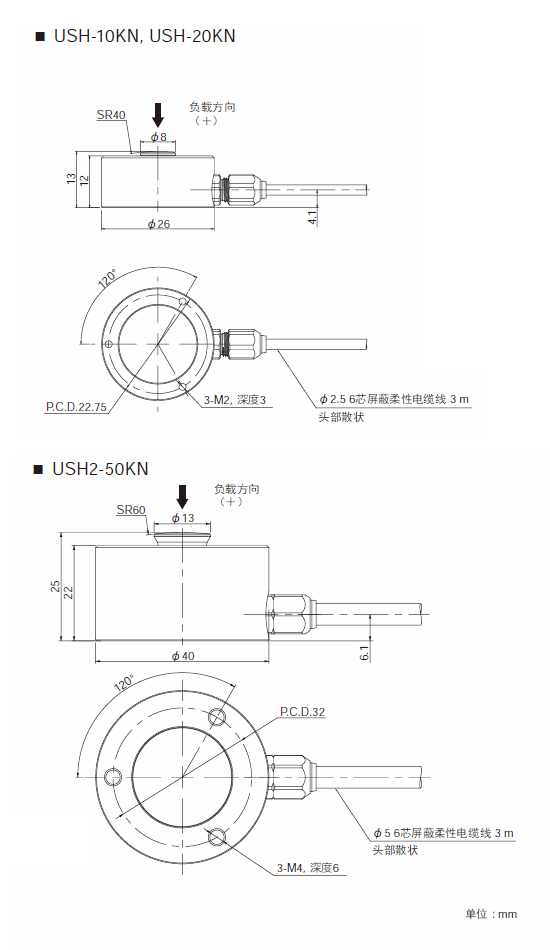

外形尺寸
