产品概要

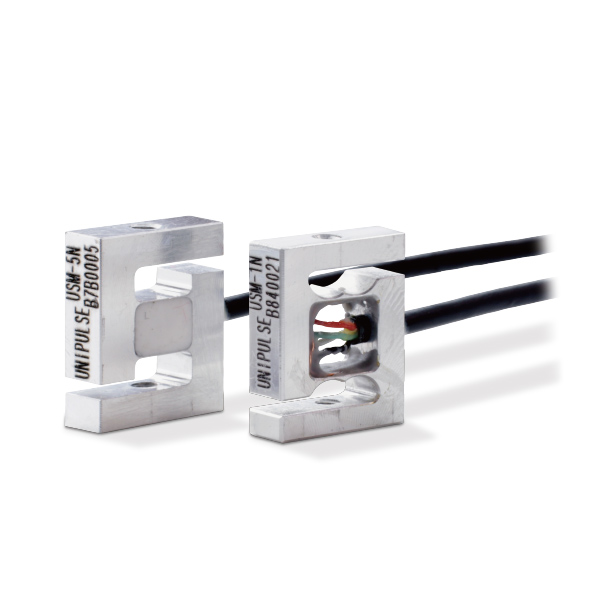

允许过载500％ ! 超微型拉伸、压缩两用传感器

  • 容量1 N, 2 N, 5 N, 10 N, 20 N, 50 N
  • 超微型: 11W × 14H × 4D mm
  • 允许过载500%
  • 适合线张力测量以及注射针的针尖刺穿力试验
超小型

安装时节省空间。

安装简单

上下2端设有螺孔，便于与驱动机构前端的安装。

技术参数

型号 USM-1N USM-2N USM-5N USM-10N USM-20N USM-50N
额定容量 1 N 2 N 5 N 10 N 20 N 50 N
额定输出 约 0.4 mV/V
允许过载 500% R.C.
零点平衡 ±0.5 mV/V
改过技术参数		 ±0.3 mV/V
非线性 0.2% R.O. 以下 0.1% R.O. 以下
滞后性 0.2% R.O. 以下 0.1% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 -10 ～ +60℃
允许温度范围 -20 ～ +70℃
零点的温度影响 3% R.O./10℃ 以下
改过技术参数		 1% R.O./10℃ 以下
输出的温度影响 1% R.O./10℃ 以下
输入端子间阻抗 约 1000 Ω
输出端子间阻抗 约 1000 Ω
推荐激励电压 5 V
允许激励电压 7.5 V
绝缘阻抗 1000 MΩ 以上
电缆线 φ2　4芯屏蔽电缆线 1 m 头部散状
电缆线配色 ＋EXC：红
＋SIG：绿
－EXC：（黑/蓝）
－SIG：白
SHIELD
传感器材质 铝合金
负载的弯度 0.006 mm 0.007 mm 0.005 mm 0.011 mm 0.011 mm 0.023 mm
固有频率 2.7 kHz 3.1 kHz 3.8 kHz 3.3 kHz 4.1 kHz 4.3 kHz
重量 2 g（不含电缆） 3 g（不含电缆）
RoHS指令 2011/65/EU (EU)2015/863

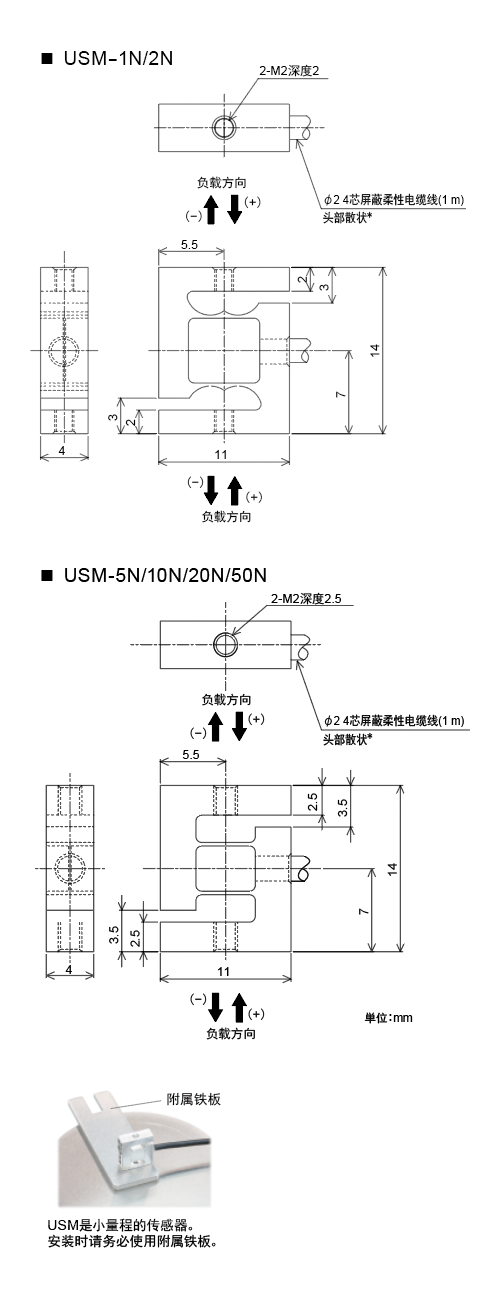

外形尺寸
