产品概要

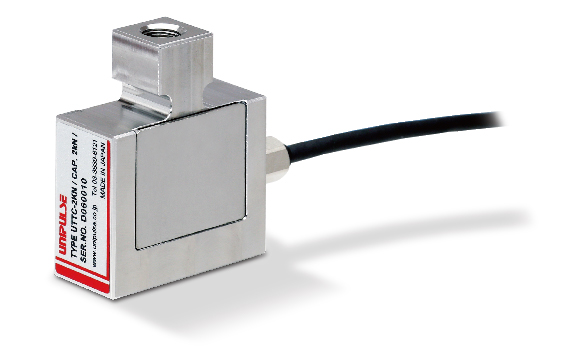

  • 拉伸・压缩型两用型传感器
  • 横向负载影响小按压力可以准确测量

技术参数

型号 UTTC-1KN UTTC-2KN,
UTTC-5KN		 UTTC-10KN UTTC-20KN UTTC-50KN
额定容量 1 kN 2 kN, 5 kN 10 kN 20 kN 50 kN
额定输出 約 1 mV/V
允许负载 150% R.C.
零点平衡 ±10% R.O.
非线性 0.2% R.O. 以下 0.1% R.O. 以下
滞后 0.1% R.O. 以下 0.2% R.O. 以下
重复性 0.1% R.O. 以下
补偿温度范围 －10 ～ ＋60℃
允许温度范围 －20 ～ ＋70℃
零点的温度影响 0.5% R.O./10℃ 以下
输出的温度影响 0.5% R.O./10℃ 以下
输入端子间阻抗 約 1000 Ω
输出端子间阻抗 約 1000 Ω
推荐激励电压 10 V
允许激励电压 15 V
绝缘阻抗(DC50V) 1000 MΩ 以上
电缆线 φ3.8　4芯屏蔽电缆线　3 m 头部散状
电缆线配色 ＋EXC：红
＋SIG：绿
－EXC：黑
－SIG：白
SHIELD: 黄
负载的弯度 0.020 mm 0.030 mm 0.022 mm 0.023 mm 0.044 mm
固有频率 3.8 kHz 4.0 kHz 5.2 kHz 4.2 kHz 4.5 kHz
传感器材质 铝合金 不锈钢
重量 140 g 210 g 300 g 920 g
RoHS指令 2011/65/EU (EU)2015/863


外形尺寸
