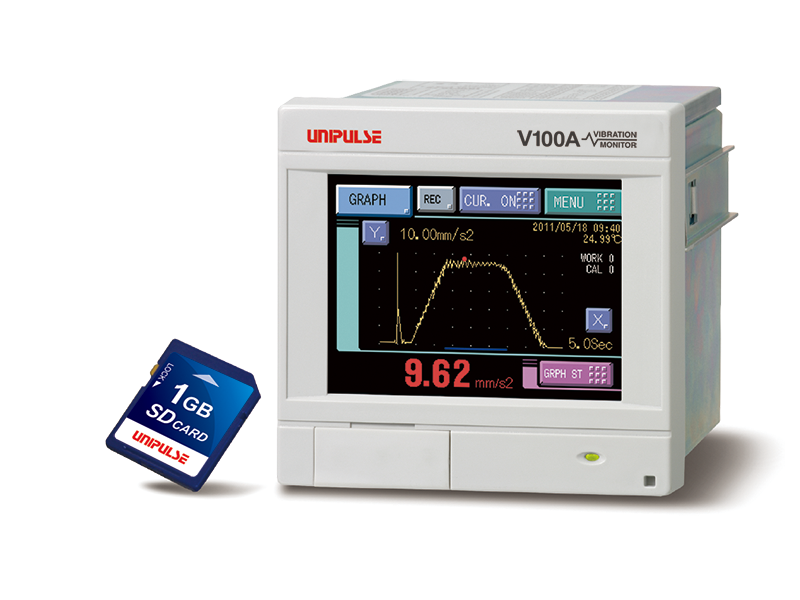

产品概要
可进行振动的测量、判断和记录
分析振动的强度以及频率成分等，通过特定频率成分判定OK/NG。
传感部分为压电电阻加速度传感、静电容量位移传感等。
测量
- 使用带通滤波器提取振动成分
从振动波形中清除多余的杂波 - 使用带阻滤波器清除杂波
只清除感应杂波等固有频率杂波 - 振动检测模式
振动值模式、包络模式、峰值模式、实效值模式、波高率模式、波形率模式
判断
- 可以比较计量结果与上下限设定值，判断输出
HH、HI、OK、LO、LL - 通过FFT对波形频率进行诊断的功能
通过FFT光谱对振动输入波形的频率进行简易监控。确认哪个频率区域发生了变化，可以发现在时间轴波形中难以判断的设备异常。
记录
- 保存测量结果：内存
每个工件可以存储和监控50次。
保存数据：时刻、重量值、单位、判断结果、振动检测模式、保持模式、温度 - 保存图形数据：内存
可以存储和监控过去16次的图形数据。 - 保存测量结果：SD卡（CSV格式）
每个工件大约保存65000次的测量结果。 - 保存测量波形：SD卡（CSV格式）
保存100次的输入波形（每个波形或NG波形） - 保存FFT画面：SD卡（BMP格式）
保存100次的画面数据。
应用案例
测量机床振动
■ 设备管理、异常诊断 ■ 工件加工条件设定 ■ 产品合格判断
技术参数
模拟部分｜振动诊断部分｜温度测量｜记录部分｜显示部分｜操作部分｜外部信号｜接口｜一般性能｜附属品｜加速度传感器规格｜温度传感器规格
| 模拟部分 | |
| 激励电压 | DC 5 V±10％ 输出电流：30 mA 以内 |
|---|---|
| 信号输入范围 | ±150 mV（使用加速度传感器（UNA02）时最大可以测量3 G） |
| 模拟滤波 | 低通滤波 截止频率 30／100／1k Hz |
| A/D转换器 | 速度：2000次/秒 分辨率：24 bit（二进制） 有效分辨率：150 mV时约等于1/10000 |
| 模拟电压输出 | 输出电平：输入50 mV时约等于1 V（约 1 V/G） 負荷抵抗：2 kΩ 以上 |
| 振动诊断部分 | |
| 振动检测 | 带域滤波器： 高滤波 1 ～ 500 Hz 低通滤波 1 ～ 500 Hz （2次巴特沃斯特性数字滤波器） ※必须 HPF＜LPF判定模式： 振动值/包络/峰值/实效值/波高率/波形率 ※峰值、实效值、波高率、波形率每半个波形进行计算。因为每半个波形进行处理，因此，判定等各输出有100 mSec的滞后。另外，10 Hz以上的波形才可以进行半个波形处理。 保持功能： 比较判断： 設定切換： |
|---|---|
| 振动分析（FFT） | 采样倍率： 1倍／2倍／4倍／8倍 ※分析频率单位[Hz]=100 Hz+（采样倍率×256）窗口数： 方形/寒凝/海明/布莱克曼 解析模式： 平均次数： 显示范围： 显示功能： |
| 温度計測 | |
| 记录测量振动时的温度（履历、SD卡 温度测量范围 ：-10℃ ～ +90℃，精度 ：±1.5℃，分辨率 ：0.01℃） |
| 记录部分 | |
| 记录媒介 | SD卡 |
|---|---|
| 记录数据 | 测量波形数据（最长99.9秒，100文件） 测量结果数据（每个工件10个文件，1个文件 ≒ 5 MB 65530次测量的量） FFT画面数据（100个文件） |
| 显示部分 | |
| 显示器 | 3.5英寸STN彩色LCD 显示区域：71（W）×53（H）mm 像素点构成：320×240 dot |
|---|---|
| 显示值 | 4位 ±9999 |
| 小数点 | 0／0.0／0.00／0.000 |
| 单位 | 从、m/s2、mm/s2、m/s、mm/s、mm、μm、% |
| 显示次数 | 固定3次/秒 |
| 操作部分 | |
| 入力器 | 用液晶触摸屏操作设定 |
|---|---|
| 外部信号 | |
| 外部输出（9点） | 比较结果（HH、HI、OK、LO、LL）、保持终（HOLD END）、正常运行（RUN）、图形绘制结束（EVENT）、SD卡正常（SD CARD） 集电极输出开关回路（Sink type +COM 入力機器接続可） 额定电压：DC 30 V、额定电流：30 mA 以下、绝缘方式：光电耦合 |
|---|---|
| 外部输入（11点） | 保持控制（T/H、SECTION）、图形控制（GRAPH TRIG）、FFT控制（FFT TRIG）、动作选择（WORK0 ～ WORK3）、校正值选择（CAL0、CAL1）、禁止操作（LOCK） 电压节点输入回路（+COM/-COM共用） ON电压：DC 12 V 以上、OFF电压：DC 3 V 以下、順電流：约 5 mA（24 V负载时）、绝缘方式：光电耦合 |
| 接口 | |
| RS-232C接口 |
| 一般性能 | |
| 电源电压 | DC 24 V（±15％） |
|---|---|
| 消耗电量 | 7 W typ. |
| 突入电流(Typ.) | 2 A、10 msec（Typ：常温，开始时） |
| 使用环境 | 使用温度范围 0℃ ～ ＋40℃／保存温度范围 －20℃ ～ ＋60℃ 湿度 85% RH 以下（无凝霜） |
| 外形尺寸 | 99.5(W)×96(H)×117.3(D) mm（不含凸起部分） |
| 重量 | 约 1.0 kg |
| 附属品 | |
| 使用说明书 | 1 |
|---|---|
| 外部输入输出用连接器 | 1 |
| SD卡 | 1 |
| 加速度传感器 | 1 |
| 温度传感器 | 1 |
| 加速度传感器规格 | |
| 型号：UNA02、 选择方式：压电/共享型、 灵敏度：5.0 mV/m/s2（±10%）、 共振频率：约 24 kHz、 频率频带：3 ～ 10000 Hz±3 dB、 绝缘阻抗：10000 MΩ 以上、 最大横向灵敏度：5% 以下、 最大使用加速度：400 m/s2、 最大耐冲击：10000 m/s2 以上、 输出接口：100 Ω 以下、 电源电压：DC ＋5 V、 使用温度范围：-20℃ ～ +60℃、 DC输出电压：2.5±0.3 V、 外形尺寸：17（Hex）×39.6（H）mm（不包括突起部位和线缆）、 外壳材质：不锈钢（SUS304）、 实体重量：约 48 g（不含线缆）、 线缆长度：10 m（白：+5 Vdc输入、黑：加速度输出、屏蔽：GND）、Φ4.3 2芯屏蔽线缆（ETFE/软质氟树脂）磁座 吸附力：120 N 以上（垂直方向、常温）、 使用温度范围：-20℃ ～ +100℃、 重量：约 44 g、 磁座材质：钐钴磁石、 外壳材质：SUS420J |
| 温度传感器规格 | |
| 型号：UNT5M、 方式：热敏电阻、 公称零负荷阻抗：5 kΩ±1%、 B常数：3324 K±1%、 散热常数：约 2.6 mW/℃、 热时常数：约 75 秒（空气中）、 使用温度范围：-50℃ ～ +105℃、 外形尺寸：6（W）×5（H）×15（D）mm（不包括突起部分和线缆）、 线缆长度：5 m |
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
