インロータイプとは?回転トルクメータUTMシリーズ

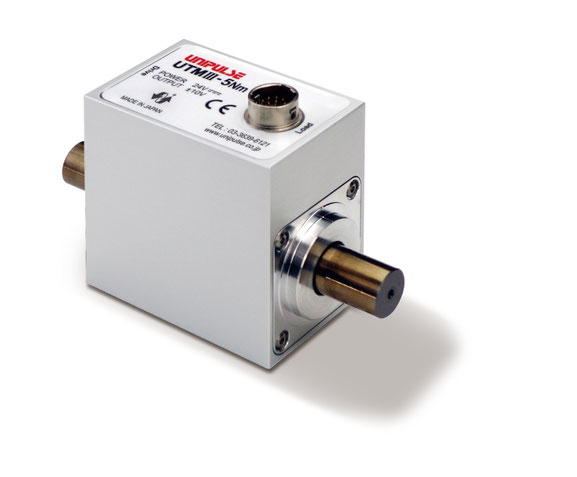

ユニパルスのトルクメータ UTMⅢ 0.05Nm

オプションも充実!

1/10000の分解能、許容過負荷500%と壊れづらくて小型・軽量! UTMシリーズ

  • 固定して使用したい場合に最適なインロータイプ
  • 最大360°3600分割が行えるロータリーエンコーダタイプ
  • カップリングレスで工具を接続できる角ドライブタイプ
  • ねじ締めのトルク管理に最適な角ドライブ+ロータリーエンコーダタイプ
  • IP65相当の防滴・防錆タイプ
  • 油に強い防滴・防塵+フッ素ゴムタイプ
  • 回り止めが必要な場合に最適なキー溝タイプ

今回はその中で「インロータイプ」をご紹介いたします。



UTMシリーズは、筐体を固定しない使用法を推奨しています。軸調整が大幅に簡単になるからです。

しかし、トルク計を装置に組み込んで使用する場合などトルク計の軸とワークの軸を自動的に連結したいときや筐体の振動を抑えたい場合、筐体を固定したほうが上手くいきます。



そこでUTM IIIでは、ベアリングケースにインローを設けたオプションをご用意いたしました。 印籠の仕組みと同じです。



UTM3 UTMⅢ インローオプション センタリング効果

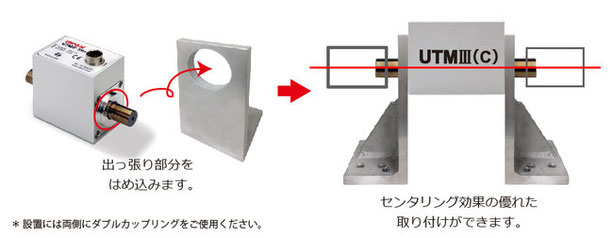

インロー部分の中心はベアリングの中心とほぼ一致しますので、連結時UTMIIIの軸はズレ無く位置決めされます。



自動検査装置などへの組み込みがより簡単になりました。

UTM3 UTMⅢ インローオプション センタリング効果
UTMⅢ 製品詳細はこちら
UTMシリーズ ラインアップと周辺機器はこちら
UTMⅡ Q&A トルク計測の疑問へのお答えはこちら
