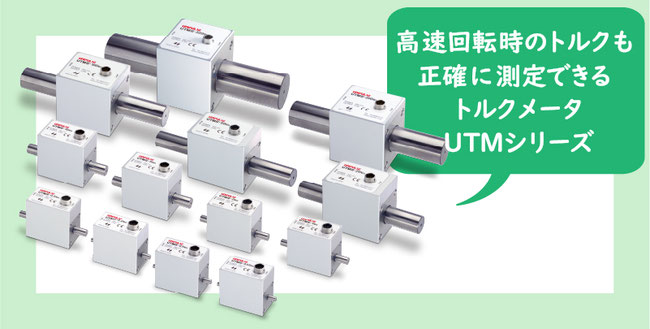

高速回転時のトルクも正確に測定できるトルクメータUTMシリーズ



UTMシリーズは小型、軽量な回転トルクメータです。

高速回転時のトルクを正確に測定できるため、以下の用途に最適です。



・モータのトルクリップル測定

・減速機の効率試験

・スピンドルの評価試験



高速回転の試験では、軸合わせを正確に行うことが大切です。

簡単に軸合わせできるインロータイプをご用意しております。









インローで固定することで、以下の利点があります。



・ 試験機の剛性があがり、応答性が良くなり、共振もしづらくなる

・ 高速回転時に振動を抑えノイズを低減できる





軸合わせを簡単にできる

インロー部分の中心はベアリングの中心とほぼ一致しますので、固定治具で芯が出ていれば連結時UTMⅢの軸はズレ無く位置決めできます。脱着の多い現場や、自動でワークの軸に連結する場合も芯出しを簡単に行うことができます。





両側にダブルディスクカップリングを採用できます

 偏角・偏心を許容しつつ 、高回転でも正確なトルク測定が可能です 。





回転数25,000rpmでの試験動画



UTMシリーズは精度 0.03 %・最高回転数 25,000rpm ・許容過負荷 500 %を実現。

累計販売台数は 30,000 台!回転トルクメータのスタンダードになりました。



10Nm以下の容量では、40,000rpm対応できますのでご相談ください。



インロータイプの他にも、防滴・防塵タイプ、角ドライブタイプ、キー溝タイプをご用意し 、 お客様の現場に合わせる仕様を豊富にラインアップしております。




回転トルクメータ「UTM」製品ページ
お問い合わせはお気軽にこちらまで
