製品概要

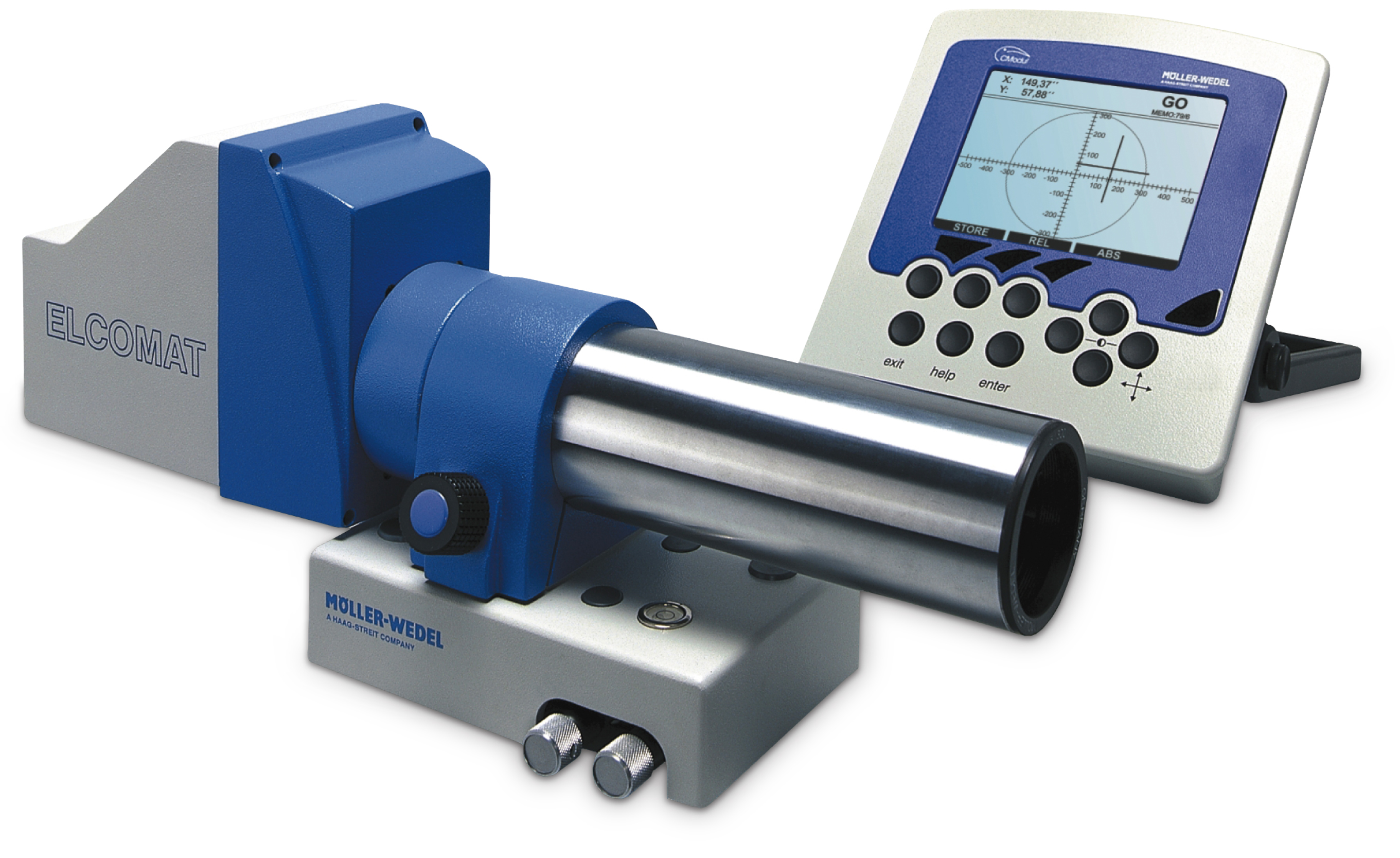

高い安定性と理論上到達可能な分解能の限界まで達した世界最高水準の光電式2軸オートコリメータです。広い測定レンジを持ち、小径反射鏡(5mm)までの測定が可能です。
  • 高い性能と操作性を両立した微小角度測定器の決定版
  • ±0.1”の高精度と2000”の広い測定範囲を実現
  • 20m以上の最大作動距離により大型装置の測定も容易
  • 2軸の測定データを同時に表示可能
  • 操作性と視認性に優れたディスプレイユニットを採用

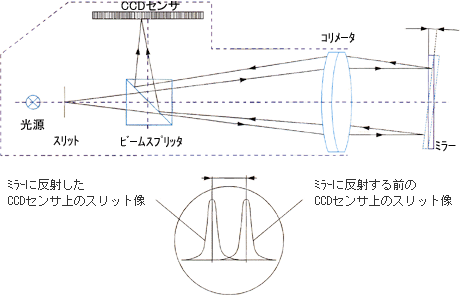

測定原理

アプリケーション

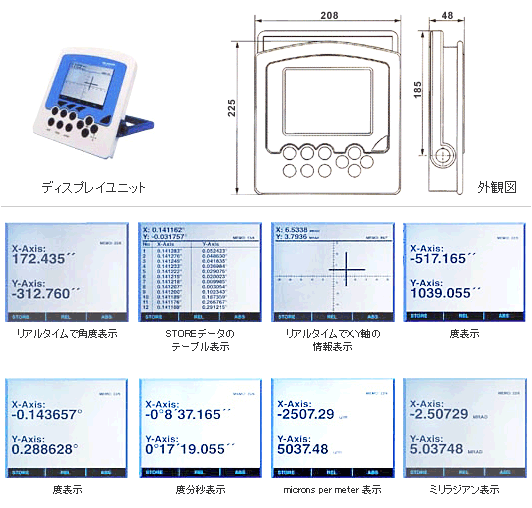

ディスプレイユニット

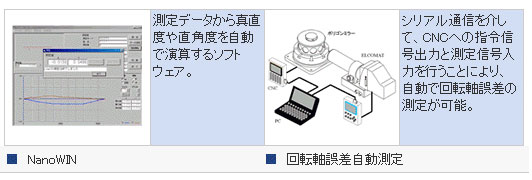

ソフトウェア


※こちらのソフトウェアはこのページからダウンロードすることはできません。
お問い合わせは弊社営業部までお願いいたします。

仕様

形式 ELCOMAT 3000
製品番号 229919
精度(秒) ±0.1(20秒レンジ)
±0.25(全レンジ)
最大測定レンジ
X(秒)×Y(秒)
2000×2000
測定軸数 2
最小表示分解能(秒) 0.001
最大動作距離(m) 20
光源 LED(λ=660nm)
最小反射ミラー直径(mm) 5
本体寸法(mm) 420×95×135
本体重量(kg) 3.8
インターフェイス RS-232C/USB
電源 90~250V/50~60Hz
表示器寸法(mm) 208×230×48
表示器重量(kg) 1.2
付属品 本体,表示器,電源ケーブル,リモートコン トローラー,本体接続ケーブル, RS-232Cケーブル,USBケーブル,保管ケース

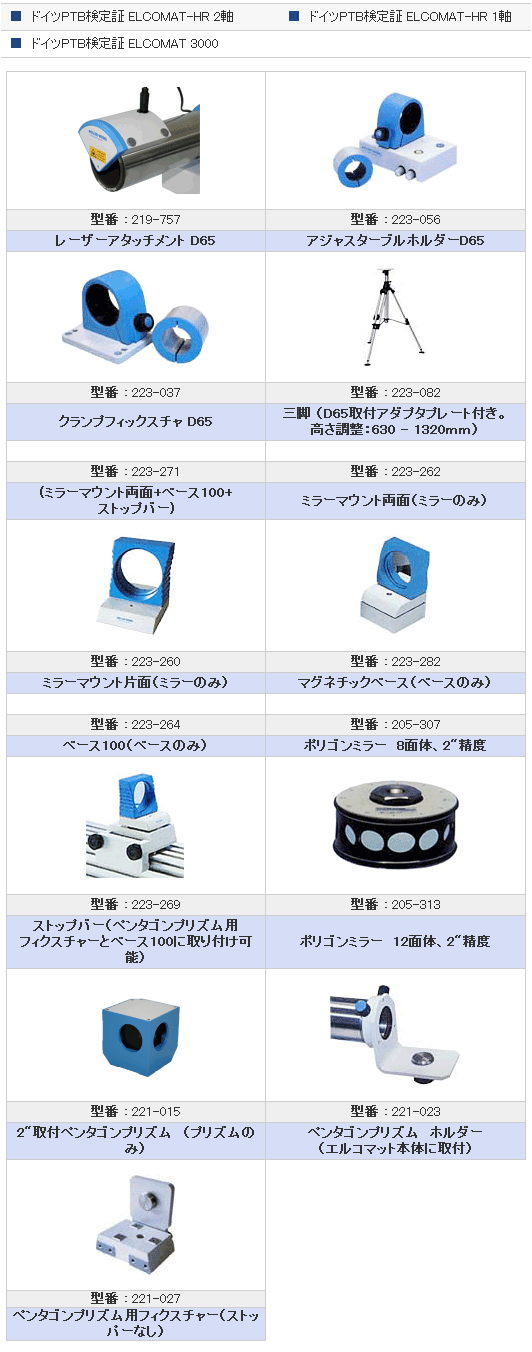

別売品


ダウンロード

製品カタログ(PDF)
ELCOMATカタログ(835 KB)
ELCOMAT_真直度・直角度 演算ソフト(440 KB)
ELCOMAT_回転軸誤差自動測定ソフト(392 KB)
取扱説明書(PDF)
外観図
DXF
(ZIP)
PDF
サポートツール
ソフトウェア
