製品概要
記録メディアにCFカードを採用した多チャネルデータロガーです。現場計測を軽快にする小型サイズで省電力大容量メモリ。農業・土木から工場まで、あらゆる現場計測に必携のツールです。
■多チャネル入力（熱電対6 ch、パルス2 ch、デジタル4 ch、イベント1 ch）
■RS-232C、USBインターフェイス標準装備
■用途に合わせて単3形アルカリ乾電池、専用ACアダプタでの駆動が可能
■豊富なモード（タイマー、カレンダー、イベント、アラーム、インターバル、レベル etc.）
■ロギングインターバル：1秒 ～ 24時間（1秒単位）

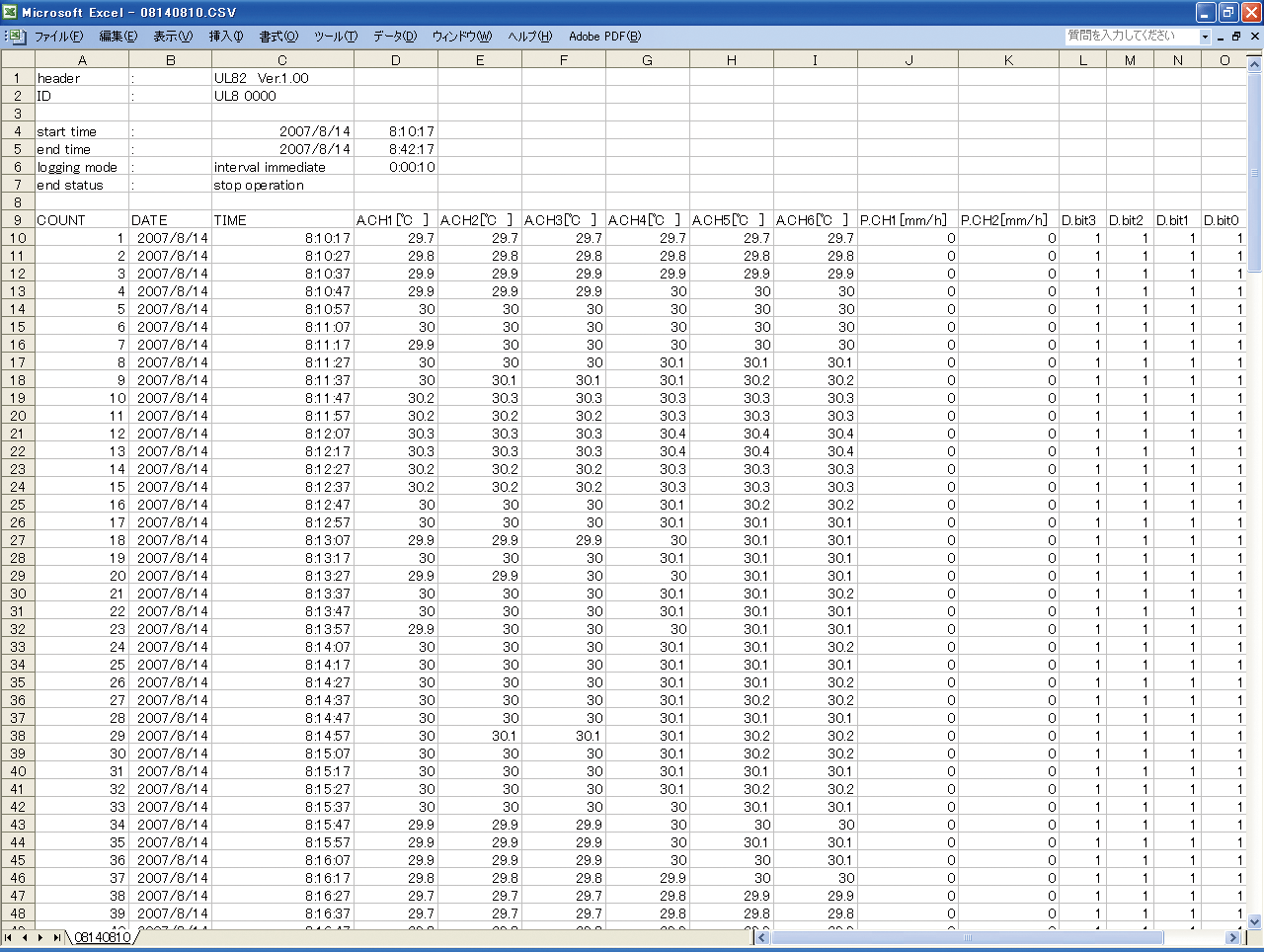

記録データサンプル
仕様
熱電対センサ入力 ｜入出力部 ｜ インターフェイス部 ｜ロギング部｜データ記録部｜ 時刻 ｜表示部｜一般性能｜付属品
熱電対センサ入力
| チャネル数 | 熱電対センサ入力6 ch（平衡） |
|---|---|
| タイプ | K、Tタイプ熱電対（注文時指定） |
| 基準接点保証精度 | 0 ～ 40℃にて±0.3℃ |
| 較正確度 | ±0.2% rdg ±0.3℃ |
| A/D変換分解能 | 16 bit |
| 表示分解能 | 0.1℃ |
入出力部
| IN/OUTコネクタ | |
| 形状 | 丸型コネクタ |
|---|---|
| 適合コネクタ | HR212-10P-10PC（ヒロセ製） |
| デジタル入力 | |
| チャネル数 | 4 bit |
| 入力レベル | 接点入力またはTTLレベル |
| イベント入力 | |
| チャネル数 | 1 bit（デジタル入力1 bitと兼用） |
| 入力レベル | 接点入力またはTTLレベル |
| 検出方法 | 1→0の変化で検出（立下りエッジ）で検出 |
| 最小パルス幅 | 1 ms 以上 |
| パルス入力 | |
| チャネル数 | 2 ch |
| 入力レベル | 接点入力またはTTLレベル |
| カウント数 | 0 ～ 65535（16 bit） |
| 最大入力周波数 | 2 kHz |
| 最小パルス幅 | 250 μsec |
| アラーム出力 | |
| 出力条件 | 入力値がアラーム設定値を超過した場合出力 （全有効チャネルに対し、いずれかのチャネルの条件成立で出力） |
| 出力条件 | 無電圧リレー接点 （N.O.） |
| 駆動電流 | 0.4 A |
| 負荷電圧 | 30 V 以下 |
| ストップ出力 | |
| 出力条件 | ロギング中OFF出力、非ロギング時ON出力 |
| 出力種別他 | アラーム出力に同じ |
インターフェイス部
| RS-232C | |
| 通信規格 | RS-232C準拠 |
|---|---|
| 通信速度 | 2400 bps － 38400 bps |
| 通信種別 | 調歩同期式 |
| ビット構成 | スタート1 bit、キャラクタ8 bit、ストップ1 bit、パリティ無し |
| コネクタ | mini-DIN8pin |
| USB | |
| 通信速度 | USB仕様 Ver1.1準拠 |
| クラス | 大容量記憶装置 |
| 通信速度 | 約 1.5 Mbps |
| コネクタ | USBコネクタ（シリーズミニB） |
| 対応機器 | USBポートをもつPC/AT互換機 |
| 対応OS | Windows(R)Vista、XP、2000、Me |
ロギング機能
| データ記録方式 | ・インターバルモード：設定したインターバル時間ごとにロギング(インターバル時間 : 1秒 ～ 24時間) ・イベントモード：外部信号に同期 ・レベルモード：外部信号が入っている間データ記録 |
|---|---|
| データ記録値 | ・瞬時値モード：記録時点での瞬間の値を記録 ・平均値モード：記録時点から設定された区間のデータの平均､最大､最小値だけを記録 |
| 開始条件 | ・タイマー：設定時間後に開始 ・カレンダー：設定日時に開始 ・イベント：外部信号に同期して開始 ・アラーム：設定した上下限値に達すると開始 |
| ファイル更新条件 | ・カウント：指定回数分記録後ファイル更新 ・イベント：外部信号に同期してファイル更新 ・ファイルサイズ：指定したファイルサイズに達するとファイル更新 |
データ記録部
| 記録媒体 | コンパクトフラッシュカード |
|---|---|
| FATファイルシステム | DOSインターフェイスガイドラインVer1.1準拠 |
| ファイル形式 | CSVフォーマットのテキストファイル |
| 記録内容 | ・時刻データ：開始時刻､終了時刻､終了状態 等 ・集計データ：ロギング時刻(年月日時分秒で記録)､ロギング回数 ・ロギングデータ：個々の収録データ |
時刻
| 表示 | 年月日時分（年号は西暦下2桁） |
|---|---|
| 精度 | 月差1分（常温） |
表示部
| 表示器 | 16桁 1行モノクロ液晶表示 字高6.5 mm |
|---|---|
| 動作表示 | LED (赤)×1 |
一般性能
| 内臓電池 | 単3形アルカリ乾電池（4本） |
|---|---|
| バックアップ電池 | BR2330-1HF リチウム電池（電池寿命約5年） |
| 外部電源 | 専用ACアダプタ DC 12 V、0.8 A |
| 消費電流 | 計測時、操作時110 mA（typ） 待機時100 μA（typ） 待機時（外部電源使用時）5 mA（typ） RS-232C通信時115 mA（typ） |
| 精度保証温度範囲 | 0 ～ 40℃ （湿度90% RH 以下 結露・氷結不可） |
| 動作温度範囲 | -10 ～ 50℃（湿度90% RH 以下 結露・氷結不可） |
| 保存温度範囲 | -20 ～ 70℃ |
| 保存湿度範囲 | 10 ～ 90％ RH（結露・氷結不可） |
| 外形寸法 | 86(W)×160(H)×30(D) mm |
| 重量 | 約 410 g（電池重量約 95 gを含む） |
付属品
| 単3アルカリ乾電池 | 4本 |
|---|---|
| 取扱説明書 | 1冊 |
別売品
| AP1208 | 専用ACアダプタ |
|---|---|
| CF 128M | CFカード 128 MByte |
| CF-ADP | CFカードアダプタ |
| CA81-232S | RS-232Cケーブル（ストレート） |
| CA81-232X | RS-232Cケーブル（クロス） |
| CA81-USB | USBケーブル |
| CA82-I/O | I/Oケーブル |
| CN40K | Kタイプ熱電対コネクタ |
| CN40T | Tタイプ熱電対コネクタ |
