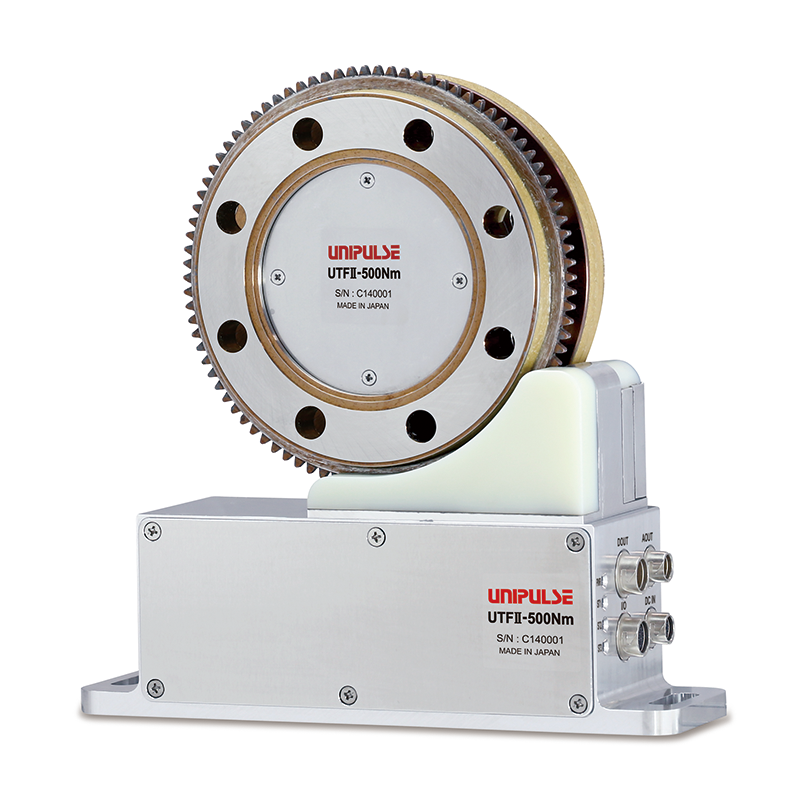

โครงร่างผลิตภัณฑ์

ความผันผวนของแรงบิดความถี่สูงสามารถวัดได้อย่างแม่นยำ!
ความทนทานและความต้านทานสัญญาณรบกวนที่ดีขึ้นอย่างมาก!
ทอร์คมิเตอร์ชนิดหน้าแปลนมีความแข็งทางแรงบิดสูง (1700 kNm/rad) และเซฟตี้โอเวอร์โหลด 500%
● เซฟตี้โอเวอร์โหลด 500%
● ความแข็งทางแรงบิดสูง (1700 kNm / rad)
● ความแม่นยำ 0.03% FS
● ความเร็วรอบสูง 25,000 รอบต่อนาที
● ระดับสมดุลแบบไดนามิก G2.5
● รองรับการใช้งานในสภาพแวดล้อมที่มีหมอก เช่น เทอร์ไบน์ออย เป็นต้น
● อนาล็อกแบนด์วิดท์ 3 kHz พร้อมอัตราการสุ่มตัวอย่างที่ 20 kHz
● มาตรฐานการติดตั้งของเอาต์พุทพัลส์ RPM (90 ถึง 1080 พัลส์/รอบการหมุน สามารถเปลี่ยนได้โดยการตั้งค่า)
● ทางด้านทอร์คเอาต์พุทติดตั้งอุปกรณ์มาตรฐานเป็นอนาล็อกเอาต์พุท ±10 V, เอาต์พุทความถี่, และ RS-485

ความแข็งทางแรงบิดสูง (1700 kNm/rad)

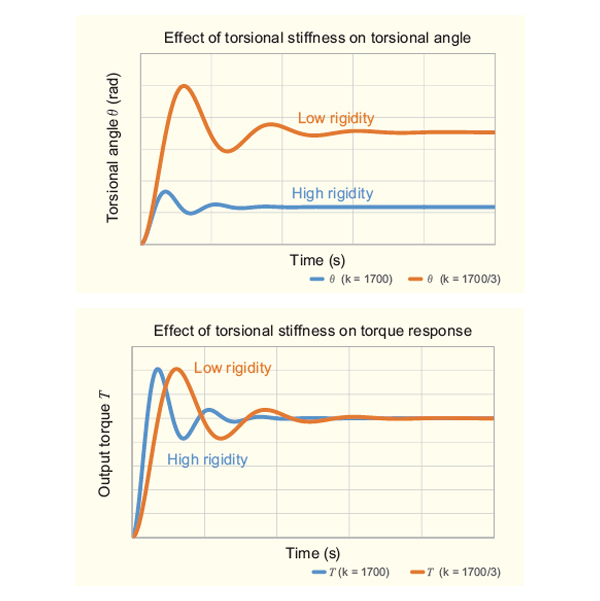

จากการสังเกตความผันผวน 2 แบบที่แตกต่างกัน มุมบิดเป็นสัดส่วนผกผันกับความแข็งแกร่งของแรงบิด
ความแข็งแกร่งสูงยินยอมให้ไล่หลังแรงบิดได้เล็กน้อย จึงสามารถวัดแรงบิดได้อย่างแม่นยำ
เนื่องจากมีความแข็งทางแรงบิดสูง การเปลี่ยนแปลงของแรงบิดจะถูกวัดด้วยการตอบสนองและความแม่นยำที่สูง

เซฟตี้โอเวอร์โหลด 500%

ลดความเสี่ยงของการทำงานผิดพลาดอันเนื่องมาจากการเปลี่ยนแปลงของแรงบิดที่ไม่เสถียรเมื่อสตาร์ทเครื่อง การเบรก และแรงบิดขนาดใหญ่ที่ไม่คาดคิด

ไม่มีแบริ่ง

เหมาะสำหรับการทดสอบความทนทาน เนื่องจากไม่มีชิ้นส่วนใดได้รับผลกระทบจากการหมุนและการเสื่อมสภาพ

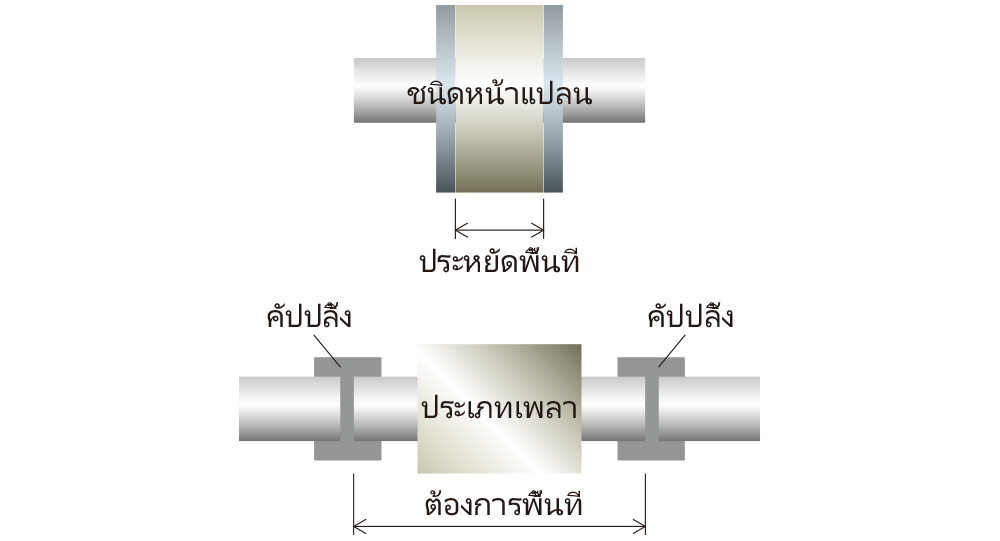

ประหยัดพื้นที่

การเชื่อมต่อและการติดตั้งในแนวนอนที่ง่ายกว่าเนื่องจากแกนที่สั้น

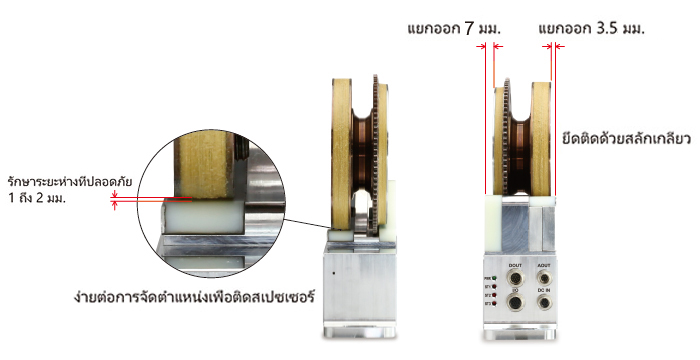

ติดตั้งง่าย

ช่วยประหยัดเวลาในการติดตั้ง

ความแม่นยำและความเสถียรสูง

สามารถกลับไปที่จุดซีโร่และคงไว้ซึ่งเสถียรภาพ (เหมือนกับ UTM ซีรี่ส์)
แม้แต่การแปรผันของแรงบิดเพียงเล็กน้อยก็สามารถตรวจจับได้อย่างแม่นยำสูง

ตัวกรองความถี่ต่ำผ่านแบบปรับได้

สามารถเลือกค่าคงที่ตัวกรองที่เหมาะสมกับแต่ละการใช้งานได้

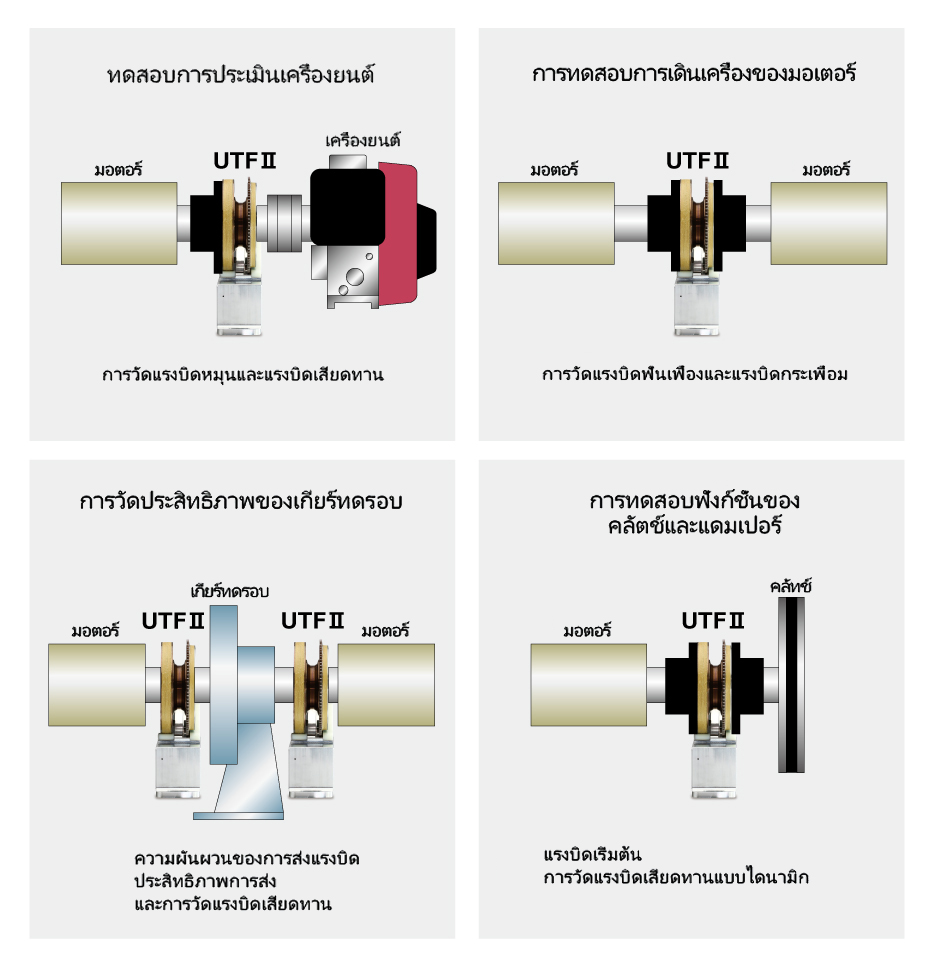

ตัวอย่างแอปพลิเคชั่น

ข้อมูลจำเพาะ

ส่วนหน้าแปลน｜ตัวรับ｜สิ่งที่แนบมา｜อุปกรณ์เสริม

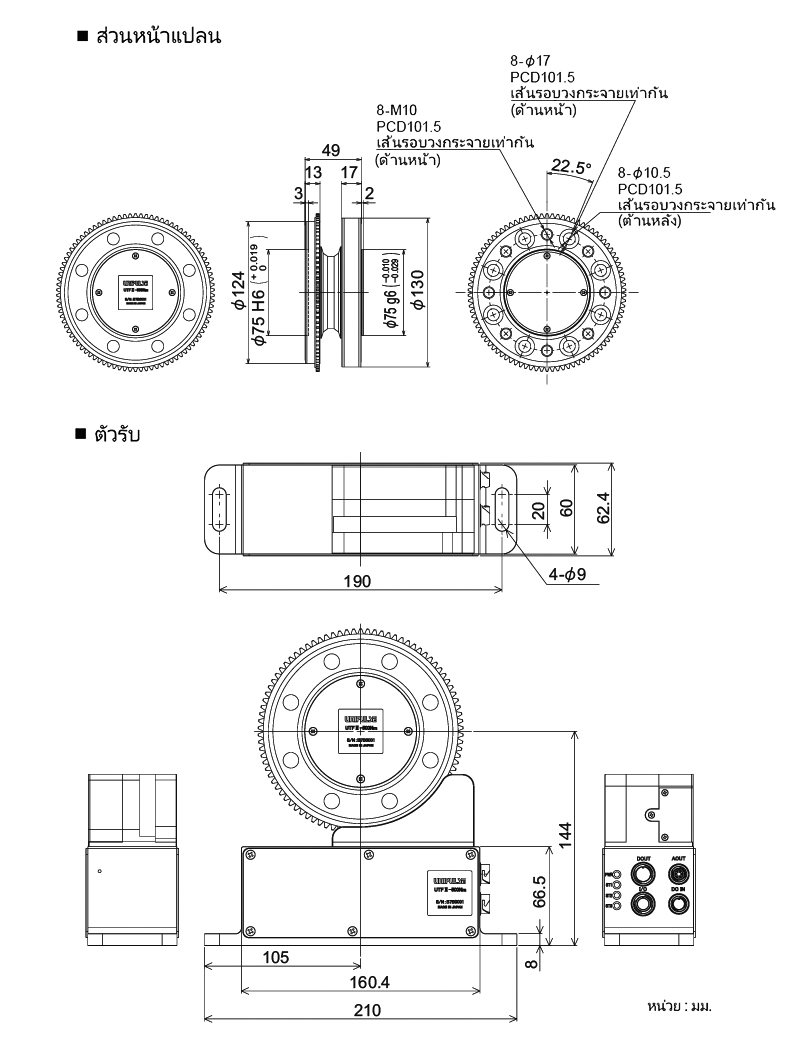

ขนาดภายนอก
