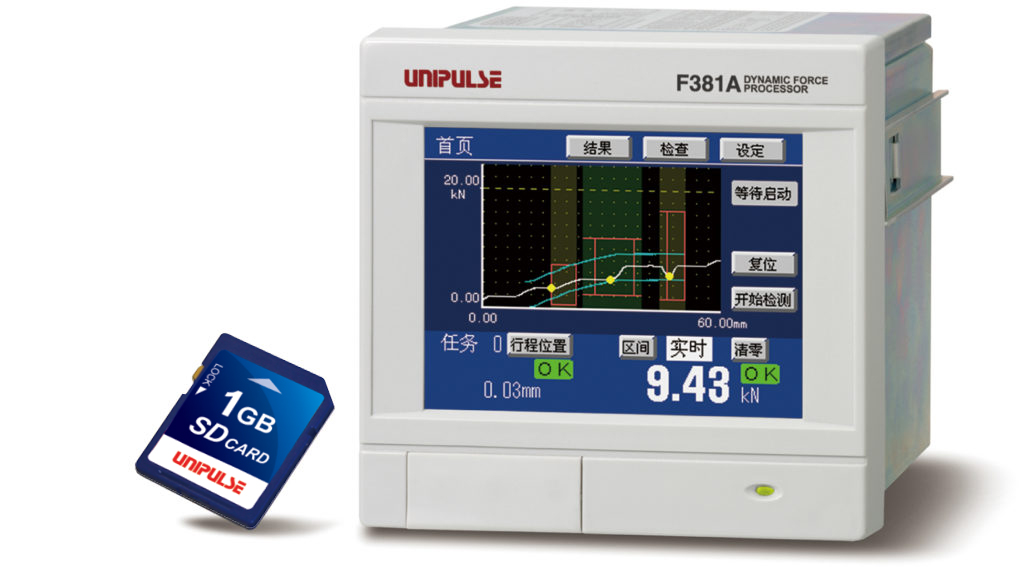

產品概要

F381A是一種通過同電阻應變式感測器的組合使用，測量各種力，負載，扭矩等物理量並顯示其波形的動態測力儀錶。
只是數字比較難以撲捉到物理量的變化，通過波形顯示可以在視覺上得到明確的確認。
每秒4000次的處理能力使細小的數值變化也能得到及時反映，除了具有上下限比較功能以外，還具有各種保持功能和判定功能，這些功能使其在生產控制管理，自動儀器，試驗機等各個方面得到廣泛的應用。

特點

液晶觸控式面板

觸控式面板可以直接依說明進行操作，使設定變得簡單。

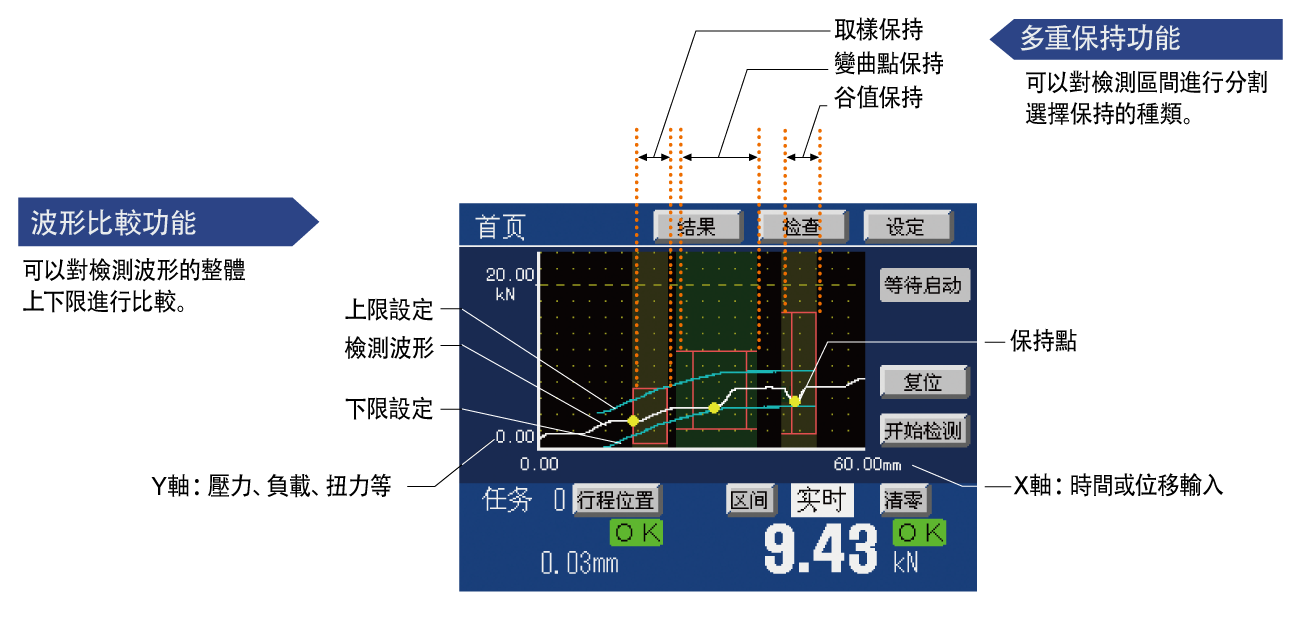

依據顯示波形的比較與保持功能

經由對檢測波形的好壞來進行判定的功能。
根據現場應用，經由波形比較功能、多重保持功能的混合運用來進行判定。

波形比較功能

上下限的設定波形和實際的檢測波形進行比較。
即使有一個超過上下限的設定波形也是NG。
經由整體檢測波形作為比較物件，可以切實地判斷出產品的合格與否。

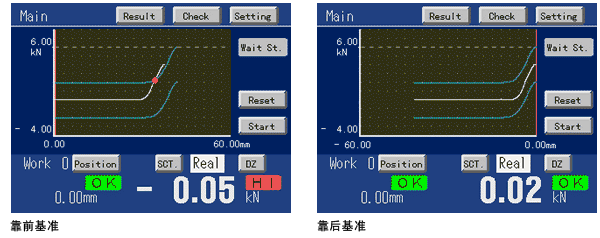

＜靠前基准，靠后基准＞

對於測定波形，上下限的設定波形可以任意選擇為靠前基準或靠後基準。
即使測量的工件形狀不一致的時候也可以進行準確的判定。

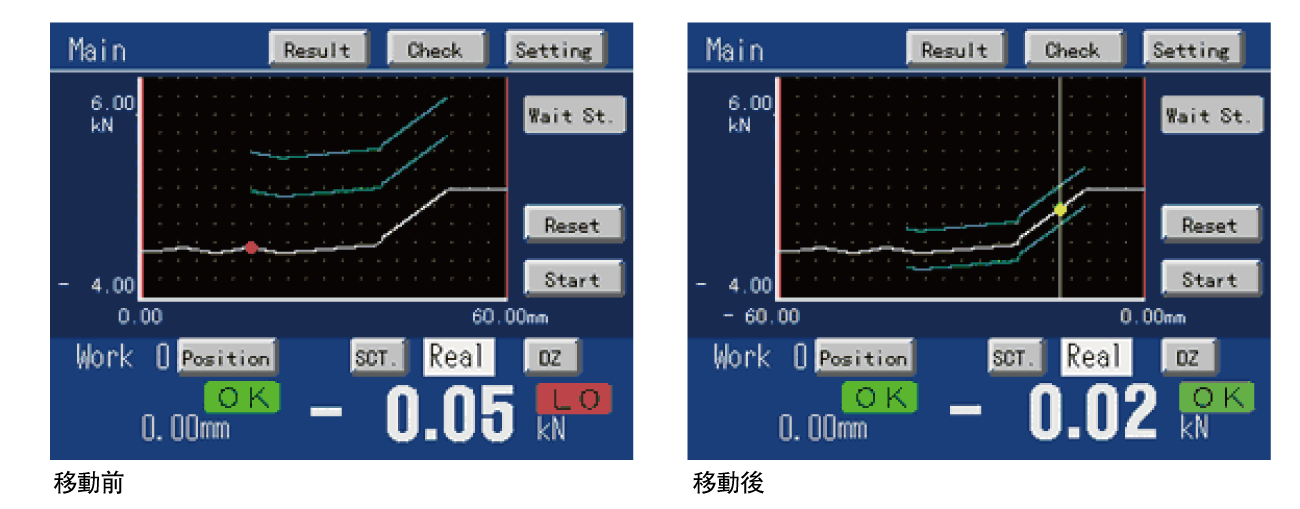

＜相對移動＞

對於測定的波形來說，設定波形的上下限可以做相對的移動。
而且如果將位移或者時間作為基準點設定時，可以利用測定波形基準點的負荷使設定波形做相對的移動。

多重保持功能

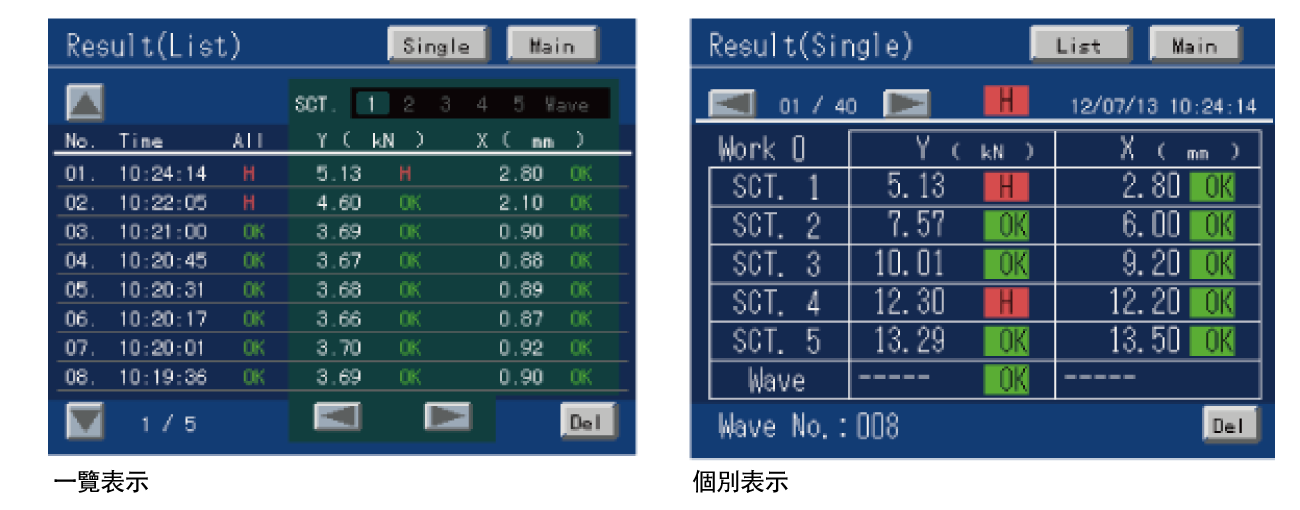

可以將檢測區間分割開來，任意設定其保持功能 (取樣、峰值、谷值、P-P、平均值、極大、極小、變化點、終點位移)對產品進行判定。
每個區間都可以指定其上限值、下限值、保持功能。
一個過程可以同時對多個保持點進行判定，進而判斷工作件的合格與否。

位移感測器輸入介面

可經由位移輸入和力量感測器輸入的2種信號輸入，進行二次元的波形比較和多重保持。
X軸可以連接位移感測器電壓輸入或脈波輸入，Y軸可以連接應變規式感測器輸入。
因為在某些應用中，僅依據時間因素很難完成控制，如控制沖壓床的壓入時間和控制各不同工件的有效作用時間，該功能對此類應用管理十分有效。
* X軸不接外位移部感測時，則以時間軸為進行波形比較和多重保持判定。
* 電壓輸入是選件。
