Phác thảo sản phẩm

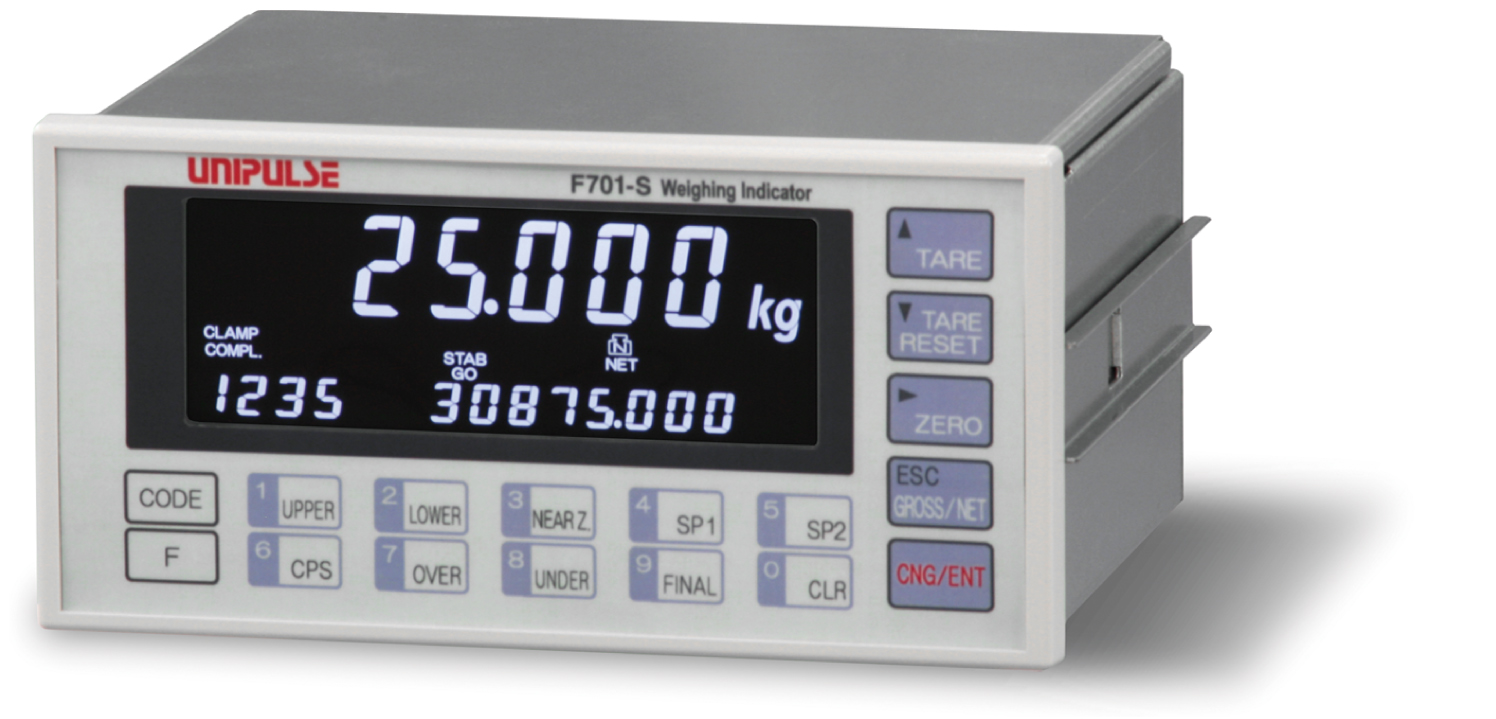

F701-S là một bộ hiển thị cân có thông số kỹ thuật cao cấp và các chức năng khác nhau như bộ khuếch đại có độ chính xác cao, lấy mẫu nhanh, chức năng cân tuần tự rất hữu ích cho máy cân tự động và điều khiển I/O.

Đặc điểm kỹ thuật

Phần Analog｜Phần cài đặt｜Tín hiệu ngoại vi｜Phần hiển thị｜Vận hành chung｜kèm theo｜

Phần Analog
Điện áp kích	DC 5 V±5% Dòng điện ra: trong vòng 90 mA Ratio metric type (Tối đa sáu 350 Ω load cell có thể được kết nối song song.)
Tầm tín hiệu ngõ vào	－0.5 to 3.0 mV/V, 0 to 3.0 mV/V (when OIML R76-1-compliant)
Phạm vi điều chỉnh zero	Tự động điều chỉnh bởi hoạt động kỹ thuật số -0.2 Đến 2.0 mV/V, 0 đến 2.0 mV / V (khi OIML R76-1-compliant)
Phạm vi điều chỉnh span	Tự động điều chỉnh bởi hoạt động kỹ thuật số 0.3 to 3.0 mV/V ,0.6 to 3.0 mV/V (when OIML R76-1-compliant)
Độ nhạy đầu vào tối thiểu	0.15 μV/đếm, 0.5 μV/đếm (khi OIML R76-1-compliant)
Tính chính xác	Non-linearity: within 0.01%/FS Zero drift: 0.025 μV/℃ RTI typ. Gain drift: 1 ppm/℃ typ.
Bộ chuyển đổi A/D	Conversion rate…300 times/sec. Conversion resolution…24 bit（binary）
Độ phân giải tối thiểu	1/10000, 1/6000 (when OIML R76-1-compliant)
Hiệu chỉnh thứ cấp	Tương đương với hiệu chỉnh đầu vào độ phân giải tối thiểu chỉ để hiệu chuẩn thứ cấp: 1/1000 (nhiệt độ bình thường)

Cài đặt
Phương pháp cài đặt	Cài đặt được thực hiện bằng cách điều hành các phím Ngoài ra, cài đặt có thể được thực hiện từ một máy chủ thông qua giao diện RS-485.
Bộ nhớ của giá trị cài đặt	Giá trị cân chỉnh và một phần của giá trị đặt: NOV.RAM (nonvolatile RAM) thiết lập các giá trị khác: OF-RAM(nonvolatile RAM)
Bảo vệ các giá trị thiết lập	Bảo vệ có thể được thiết lập bởi Khóa chuyển đổi và tham số Khóa.
Mục cài đặt	Giới hạn trên / Giới hạn dưới / gần bằng zero / Đặt điểm 1 / Thiết lập điểm 2 / Bồi thường / Trên / Dưới / Final / So sánh ức chế thời gian / Đánh giá quy định thời gian / Toàn thời gian đầu ra / Bồi thường cho ăn thời gian / tự động rơi tự do bồi thường / chức năng 1 trọng lượng / trọng lượng chức năng 2 / Tare đặt / hiển thị Tare / Digital thấp qua bộ lọc / Moving lọc / MD / kỳ ZT / phạm vi ZT / Tổng số lựa chọn so sánh trung bình / Tổng hạn (đáng kể nhất 4 chữ số) / Tổng số giới hạn (ít nhất có ý nghĩa 5 chữ số) / Số lượng hạn / chức năng 3 trọng lượng / không hợp lệ chính · Khóa / lựa chọn Input 1 / chọn ngõ vào 2 / lựa chọn Output 1 / lựa chọn ra 2 / Lỗi lựa chọn đầu ra / lựa chọn sản lượng dự trữ / mật khẩu / túi thời gian đầu ra kẹp / lần Thải / trọng lượng thời gian bắt đầu / AZ lần / lần Đánh giá / chuỗi chế độ 1 / Trình tự mode 2 / điền giá trị tăng cường / mở rộng lựa chọn chức năng 1 / được mở rộng chức năng lựa chọn 2 / cân bằng giá trị trọng lượng / năng lực / Min. phân chia quy mô / DZ lựa chọn giá trị quy định / Hiển thị 1 / Hấp dẫn tăng tốc / Net trên / Gross trên / chọn hiển thị 2 / RS-485 I / F thiết lập / RS-485 loại Truyền thông / RS-485 ID / thời gian trễ / Zero hiệu chuẩn / Span hiệu chỉnh / hiệu chuẩn tương đương / màn hình

Tín hiệu bên ngoài (Bạn có thể chỉ định dù loại PNP (Nguồn) hoặc loại NPN ( Sink) khi đặt F701-S
Tín hiệu bên ngoài(16điểm)	SP1／SP2／SP3／Complete／Discharge／Bag clamp ／Error selection 1,2／Output selection 1 ～ 6／Reserve 1,2 Tại tín hiệu ON , đầu ra bán dẫn ON. điện áp bên ngoài ※ phải được chuẩn bị riêng của khách hàng
Ngõ vào (16 điểm)	Cho phép hoạt động / trọng lượng bắt đầu / Dừng / Xả lệnh / Manual xả / cổng Xả mở / Tích lũy lựa chọn rõ ràng / Đầu vào 1 ~ 6 / Mã 1,2,4 Liên hệ (relay, chuyển vv) hoặc không tiếp xúc (transistor, hở vv) có thể được kết nối. điện áp bên ngoài ※ phải được chuẩn bị riêng của khách hàng.

Giao diện
485	RS-485 giao diện truyền thông (Chọn từ Modbus-RTU và định dạng gốc)
232	RS-232C giao diện truyền thông (tùy chọn)
BCO	BCD giao diện đầu ra dữ liệu song song (sink type) (tùy chọn)
BSC	BCD giao diện đầu ra dữ liệu song song (source type) (tùy chọn)
DAC	Bộ chuyển đổi D/A (tùy chọn)
ODN	Giao diện DeviceNet (tùy chọn)
PRF	Giao diện PROFIBUS (tùy chọn) ※PROFIBUS-DPV0
CCL	Giao diện CC-Link (tùy chọn)

Hiển thị
Hiển thị	18.5 mm cho chiều cao ký tự bằng số hiển thị trên màn hình LCD (7 chữ số) Sub hiển thị: 7.3 mm ở chiều cao ký tự (14 chữ số)
Giá trị chỉ định	5 chữ số: hiển thị phủ định tại các chữ số cao nhất
Giá trị tích lũy	9 digit ※ Điều này có thể được thay đổi để “đếm tích lũy (4 digit)”, “Final (5 digit)”, “Code (1digit)”, “Tổng số discharge count (6 digit)” và “Discharge count (5 digit) “
Hiển thị tần số	Chọn từ 1, 2, 5, 10, 20 lần/giây. (Tốc độ hệ thống là 300 lần/giây).
Sức chứa	5 chữ số
Độ chia nhỏ nhất	Thiết lập cho phép trong phạm vi 1 ~ 50. * Chỉ có các thiết lập sau đây là hợp lệ khi OIML R76-1 tuân thủ: 0.001, 0.002, 0.005, 0.010, 0.020, 0.050, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50
Dấu chấm thập phân	Chọn từ 0, 0.0, 0.00, 0.000
Hiển thị quá ngưỡng	LOAD: Vượt ngưỡng chuyển đổi A/D đầu vào, OFL1: Net Over, OFL2: Sức chứa thang chia hiệu chỉnh +9, -OFL2: Sức chứa dưới hoặc -20 thang chia trên, OFL 3: Vượt quá giá trị
Zero trung tâm	Một điểm zero hoặc trung tâm của mỗi giá trị được hiển thị. * Chỉ có đúng điểm zero được hiển thị khi OIML R76-1 compliant.
Hiển thị trạng thái	CLAMP／SP3／SP2／SP1／HOLD／COMPL.／ZT／ZALM／STAB／ TARE／NET／GROSS／NZ／D.CHG／HI LIM／HI／GO／LO／LO LIM／ CZ／LOCK

Đặc điểm kỹ thuật chung.
Nguồn cấp	AC 100 to 240 V(＋10％－15％) (50/60 Hz)
Công suất	3 W typ.
dòng khởi động	2 A, 3 msec: AC 240 V điều kiện tải trung bình (Bắt đầu lạnh ở nhiệt độ phòng)
Điều kiện hoạt động	Nhiệt độ … hoạt động -10 ℃ đến + 40 ℃ lưu trữ -20 ℃ đến + 85 ℃ Độ ẩm … 85% hoặc ít hơn (không ngưng tụ)
Kích thước ngoài	192 (W) x 96 (H) × 140 (D) mm
kích thước bảng	186 2 -0 (W) x 92 1 -0 (H) mm ※ độ dày bảng cài đặt: 1.6 đến 3.2 mm
Khối lượng	Xấp xỉ 2 kg

File đính kèm
dây đầu vào AC (125 V) 2 m	1
Đầu nối Loadcell	1
Đầu nối cao su Loadcell	1
Đầu nối tín hiệu ngoài	1
Sách hướng dẫn	1
Tấm đệm cao su	1
Đầu nối ra BCD ( với tùy chọn đầu ra BCD)	1
Đầu nối DeviceNet ( với tùy chọn DeviceNet )	1
Đầu nối CC-Link ( với tùy chọn CC-Link)	1

Tùy chọn phụ kiện

Dòng
CAAC3P-P2	2 m cáp ngõ vào AC
CAAC3P-CEE7/7-P1.5	1.5 m cáp ngõ vào (điện trở áp:250 V)
CA4131	(6 dây) cáp với đầu nối JRC tại một trong 3 m cuối
CA4230	JRC-PRC (6dây)0.3 m cáp rơ le chuyển đổi
CA4311	JRC-PRC (6 dây) 1 m cáp rơ le chuyển đổi (4-dây đến 6 dây) (sử dụng 520 A)
CN3P-2P	Bộ chuyển đổi phích cắm 3P-2P cho cáp ngõ vào AC
CN10	Đầu nối Loadcell
CN34	Đầu nối D-Sub 9p cho RS-232
CN51	Đầu nối ngõ ra BCD
CN52	Đầu nối FCN series I/O (có nắp)
CN57	Đầu nối FCN series I/O
CN71	Đầu nối CC-Link
CN72	Double row connector for CC-Link
CND01	Đầu nối DeviceNet

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
Các công cụ hỗ trợ
Phần mềm
