Dòng sản phẩm

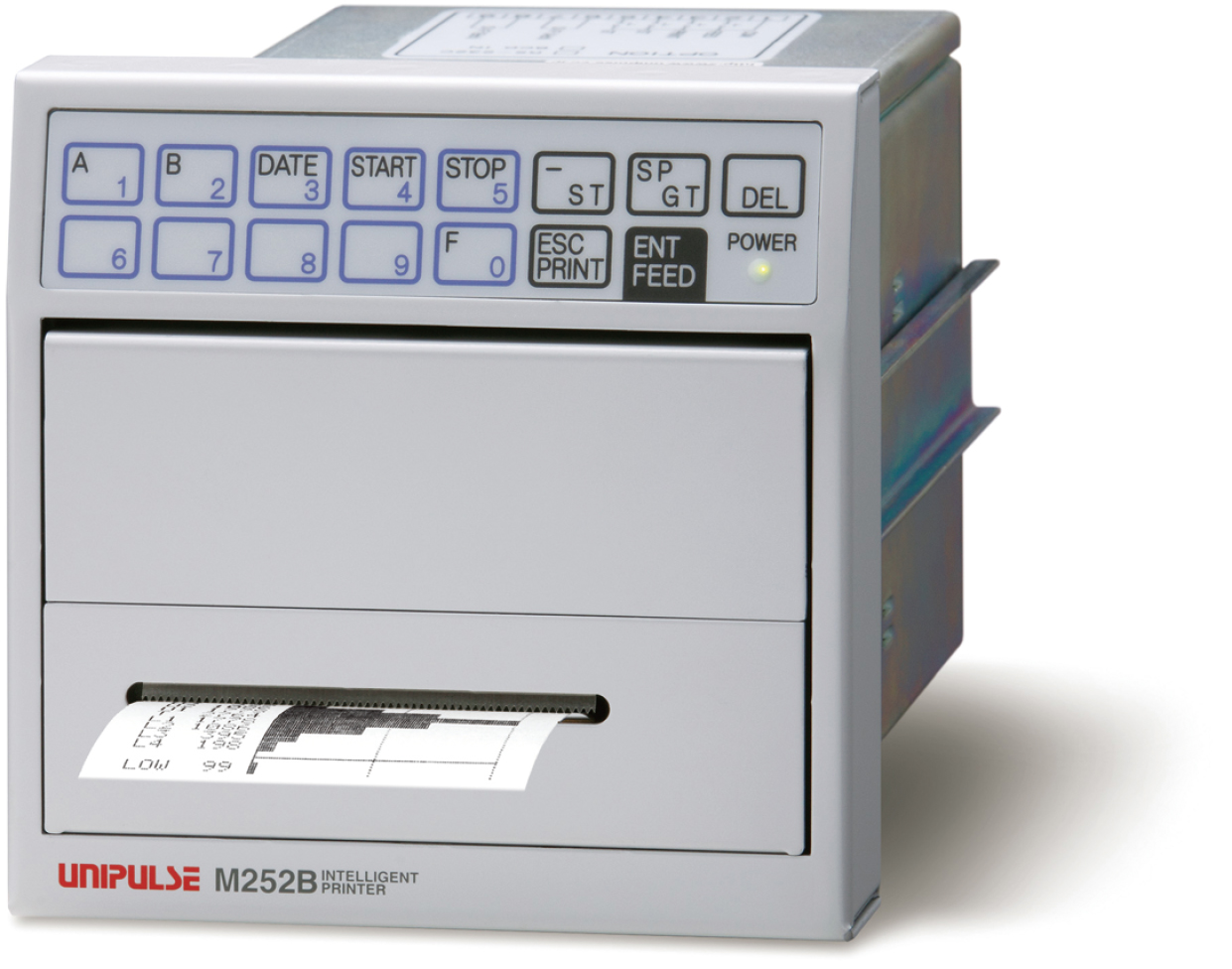

M252B là một máy in có thể được kết nối với các bộ hiển thị loadcell Unipulse và bộ hiển thị số thông qua SI / F (giao diện nối tiếp loại 2 dây). Ngoài ra, nó có thể in ra dữ liệu của nhiều loại thiết bị thông qua đầu vào BCD hoặc giao diện RS-232C.

Đặc điểm kỹ thuật

Phần in
Phương thức in 5 x 7 chấm tức thời, 24 ký tự số
Tốc độ in Xấp xỉ 2.5hàng/giây (Xấp xỉ 60cps)
Giấy in ・ Giấy cuộn: Rộng 57.5±0.5 mm, Đường kính 60 mm, Dài tổng 30 m, Số hàng có thể in: Cỡ 8000 hàng/1cuộn
・ Cuộn giấy (đôi): Rộng 57.5±0.5 mm, Đường kính 60 mm, Dài tổng 20 m, Số hàng có thể in cỡ 5900 hàng/1 cuộn
Độ bền MCBF 1,000,000 hàng hoặc hơn (Theo cuộn: 200 cuộn hoặc hơn)

Phần cài đặt
Phần cài đặt phím nhấn trạng thái
Cài đặt giá trị lưu trữ ・ Giá trị cài đặt: Lưu trong NOV-RAM (RAM không xóa)
・ Dữ liệu: SRAM (Sao lưu bởi pin Li-thi ion)

Hiển thị chính
Phương thức in ・ In bằng phím nhấn
・ In bằng lệnh từ ngõ vào(PRINT của khối tín hiệu)
・ In bằng lệnh tự in của ngõ vào(SI/F, RS-232C)
・ Tự in theo chu kỳ (1 đến 9999 giây) (2 đến 9999 giây cho khoảng dịch chuyển biểu đồ)
Nội dung in Ngày, giờ, giá trị khối lượng, Mã(6 ký tự), đếm(1 đến 9999 lần), tổng trừ(9 ký tự), Tổng(9 ký tự), tổng tập, giá trị mục tiêu, khoảng, giá trị tối đa, giá trị tối thiểu, trung bình, Phân chia tiêu chuẩn, khoảng (giá gị tối đa -giá trị tối thiểu), dịch chuyển biểu đồ, Biểu đồ

Giao diện(phụ thuộc tùy chọn, chỉ một chức năng được lắp)
Tín hiệu ngõ vào (1)COM, (2)FEED, (3)PRINT, (4)ST, (5)GT
Giao diện SI/F: 2 dây giao tiếp nối tiếp Đây là giao diện nối tiếp để kết nối với máy in Unipulse và các thiết bị hiển thị bên ngoài.
BCI: Giao diện ngõ vào dữ liệu song song BCD (tùy chọn)
232: Giao diện ngõ vào dữ liệu song song RS-232C (tùy chọn)

Hiển thị chung
Nguồn cấp 100 đến 240 VAC (+10%,-15%)
Nguồn tiêu thụ 20W
Dòng tối đa 30A, 2 msec: AC100V Điều kiện tải trung bình(khởi động nguội nhiệt độ phòng)
60A, 2 msec: AC200V Điều kiện tải trung bình(khởi động nguội nhiệt độ phòng)
Điều kiện hoạt động Nhiệt độ: Khoảng nhiệt độ hoạt động 0°C đến +40°C; Khoảng nhiệt độ lưu trữ -20 đến +70°C
Độ ẩm: 85 %RH hoặc thấp hơn (không tạo sương)
Kích thước 110(W)×110(H)×168(D) mm (Không gồm các phần nối thêm)
Kích thước cắt bảng điện 92(W)×92(H) mm
Khối lượng Cỡ 1.8kg

Kèm theo
Cuộn mực in (1 bộ lắp sẵn) 2
Cuộn giấy 1
Cáp nguồn AC 1
Tua vít nhỏ 1
Động cơ cuộn giấy 1
Hướng dẫn vận hành 1
BCD đầu nối ngõ vào (khi tùy chọn ngõ vào BCD được lắp) 1

Tùy chọn

Dòng
BCI BCD giao diện ngõ vào dữ liệu song song
232 RS-232C giao diện giao tiếp

Tùy chọn kèm theo

Dòng
PP350/10 Cuộn giấy: 10 cuộn
PP350-2P/10 Cuộn giấy(đôi): 10 cuộn
PR350/10 cuộn mực: 10 cuộn
PC252B động cơ cuộn giấy
CAAC2P-B3 AC cáp nguồn AC 3m
CAAC3P-CEE7/7-B2 Cáp nguồn (Áp chịu được: 250V) 2m
CN34 D-Sub 9p đầu nối RS-232C (ren hệ Inch)
