产品概要

CC-Link接口标配!轻巧而小型,方便在控制盘内组装。


耐干扰性强滤波&自动滤波调整功能

有2400次/秒的A/D转换,1/100000的显示分辨率。


USB专用软件

USB通讯接口,可记录数据、波形显示、参数设定及校准。

耐干扰性强滤波&自动滤波调整功能

具备对应各种振动的低通滤波(0.1 ~ 600 Hz)。
以及对周期性振动有效的移动平均滤波(OFF、2 ~ 999次)。
自动滤波调整可兼容精度和稳定性,自动寻找最佳滤波值,省去手动设定的繁琐。(也可进行手动设定)

采用DIN导轨,可组装控制盘里节省空间

轻量小型的35mm DIN导轨型
外形尺寸:34(W)× 88(H)× 91(D)mm(不含凸起部分)
重量:约 210 g

FC400_din

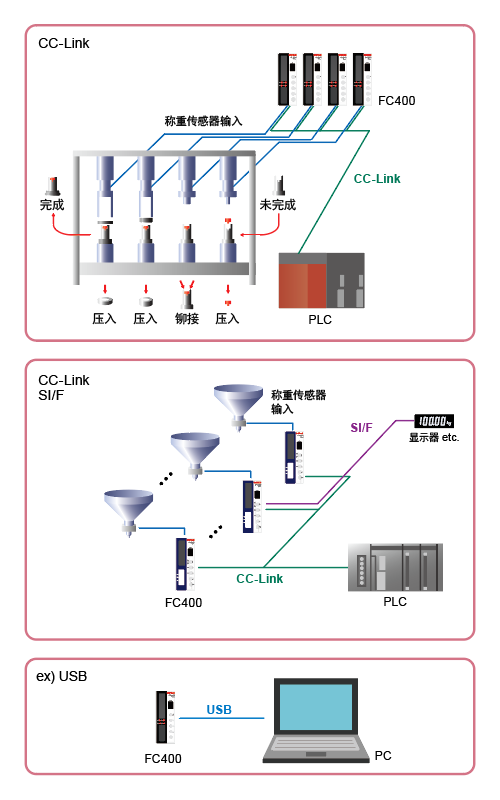

丰富的通讯接口

FC400CCL-FA_apil

换算·显示输入电压值功能

可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。

可6位数显示

采用24 bit A/D转换器,可显示到6位数。

等价输入校准

只需输入就可校准与传感器的输出值相对应的重量值。

数字峰值保持、上下限判断功能

快速捕捉高速现象的变化,OK/NG判断。

技术参数

模拟部分
激励电压 DC 5 V±5% 输出电流:90 mA 以下
DC 2.5 V±5% 输出电流:45 mA 以下
比率方式(可以并联6个350 Ω的传感器)
信号输入范围 -3.9 ~ 3.9 mV/V
零点调整范围 数字演算的自动调整方式 -3.0 ~ 3.0 mV/V
量程调整范围 数字演算的自动调整方式 0.01 ~ 3.8 mV/V
灵敏度 0.15 μV/count(min.)
精度 非线性: 0.01% FS 以内
零点漂移: 0.0002% FS/℃ typ.
量程漂移: 1 ppm/℃ typ.
滤波器 数字低通滤波器 可变:0.1 ~ 600 Hz
移动平均滤波 OFF, 2 ~ 999次
A/D转换器 转换速度: 2400次/秒
转换分辨率: 24 bit(二进制)

显示部分
显示器 字高8 mm 七段绿色LED数字显示
显示値 最大6位
显示次数 1、3、6、13、25次/秒
状态显示 RUN, SD, RD, ERR

保持功能
保持 采样,峰值,谷值,峰値&谷值,平均值

外部信号
外部输出信号
(5点)
可通过设定选择各个控制输出
晶体管的集电极输出
Vceo = 30 V、 Ic = 50 mA
外部输入信号
(3点)
可通过设定选择各个控制输入
接点(继电器,开关等)或者是无接点时(晶体管,集电极等)
同COM端短路的时候,变为ON
*请准备外部电源DC 24 V。

接口
USB USB接口
SIF SI/F SI/F2线式串行接口
CCL CC-Link接口

一般性能
电源电压 DC 24 V(±15%)
消耗电力 4 W typ.
使用条件 温度…使用温度范围:-10℃ ~+50℃ 保存温度范围:-20℃ ~+85℃
湿度…85% RH 以下(无凝露)
外形尺寸 34(W) × 88(H) × 91(D) mm (不含凸起部分)
重量 约 210 g
符合CE标准 EMC 指令 EN61326-1

附属品
跳线 2
小型螺丝刀 1
CC-Link接头 1
各種输入/输出接头 2
快捷手册 2



关于LED、荧光、液晶等相关显示部分,因制造工程以及材质等原因,也许会发生微妙差别。请了解,谢谢。
