产品概要

小型・轻量方便使用的拉伸压缩型两用传感器。

  • 容量500N, 1kN, 2kN, 5kN
  • 不锈钢制
  • 小型・轻量方便使用的拉伸压缩型两用传感器

技术参数

型号 UNCLB-500N UNCLB-1KN UNCLB-2KN UNCLB-5KN
额定容量 500 1k 2k 5k N
额定输出 0.5±10% 1±10% 1.5±10% 2±0.5% mV/V
允许过载 120 150 %R.C.
允许过载上限 150 200 %R.C.
零点平衡 ±10 %R.O.
非线性 0.5 0.15 %R.O.
滞后性 0.5 0.15 %R.O.
重复性 0.3 0.1 %R.O.
补偿温度范围 -10~+60
允许温度范围 -20~+70
零点的温度影响 0.5 %R.O./10℃
输出的温度影响 0.5 %R.O./10℃
输入端子间阻抗 约350 Ω
输出端子间阻抗 约350 Ω
推荐激励电压 2.5 10 V
允许激励电压 6 15 V
绝缘阻抗(DC50V) 1000
电缆线 φ3 4芯屏蔽电缆线
3m 头部散状
φ6 4芯屏蔽电缆线
5m 头部散状
电缆线配色 +EXC:红
+SIG:白
-EXC:蓝
-SIG:黑
SHIELD:裸线(500N、1kN、2kN) 黄(5kN)
传感器材质 不锈钢制
负载的弯度 500N:0.01
1KN:0.02
2KN:0.03
5KN:0.06
mm
固有频率 500N:16
1KN:16
2KN:19
5KN:10
kHz
重量 500N:85
1KN:85
2KN:85
5KN:500
g

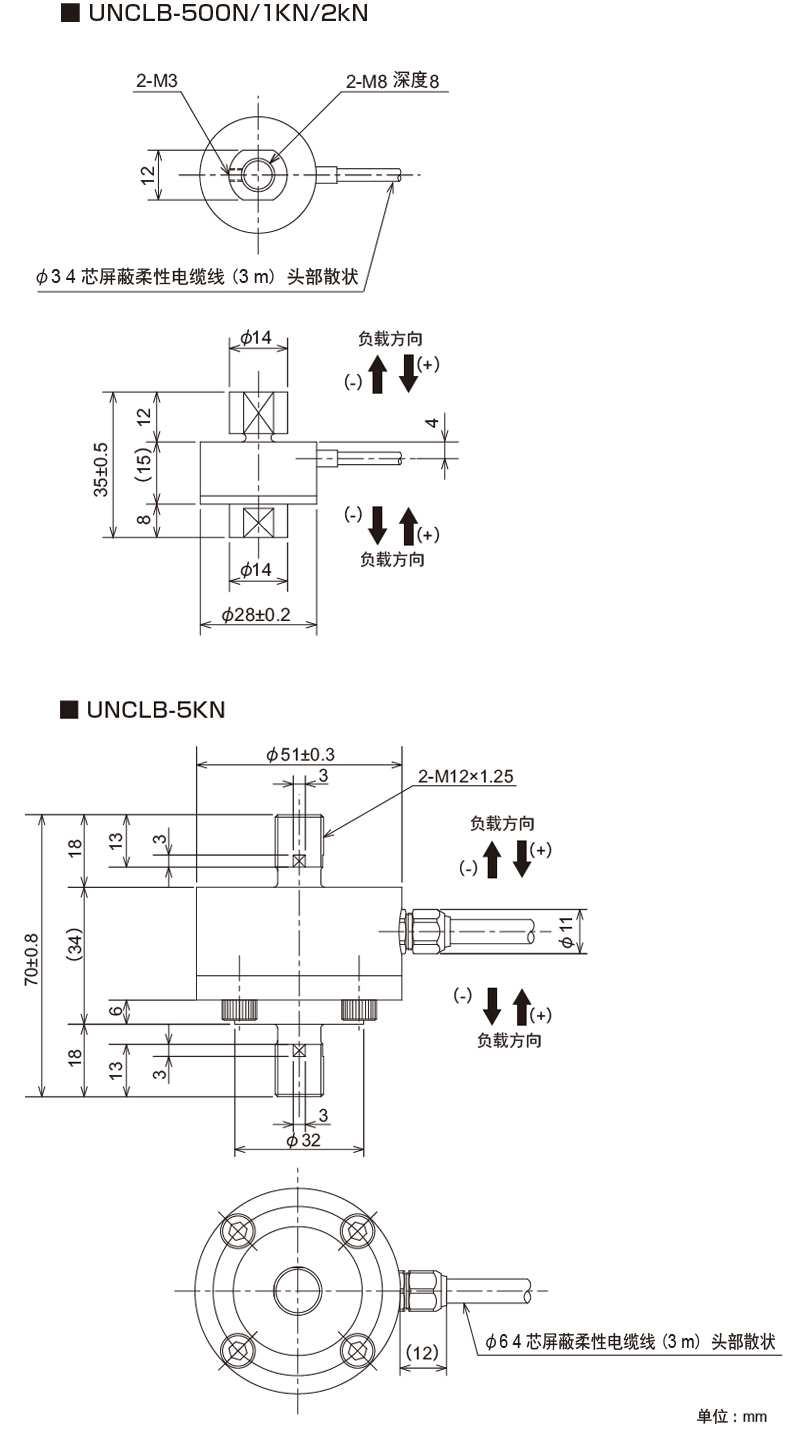

外形尺寸

UNCLB

下载

产品单页介绍(PDF)
UNCLB产品单页介绍 (下载20)
使用说明书(PDF)
外观图
DXF
(ZIP)
PDF
