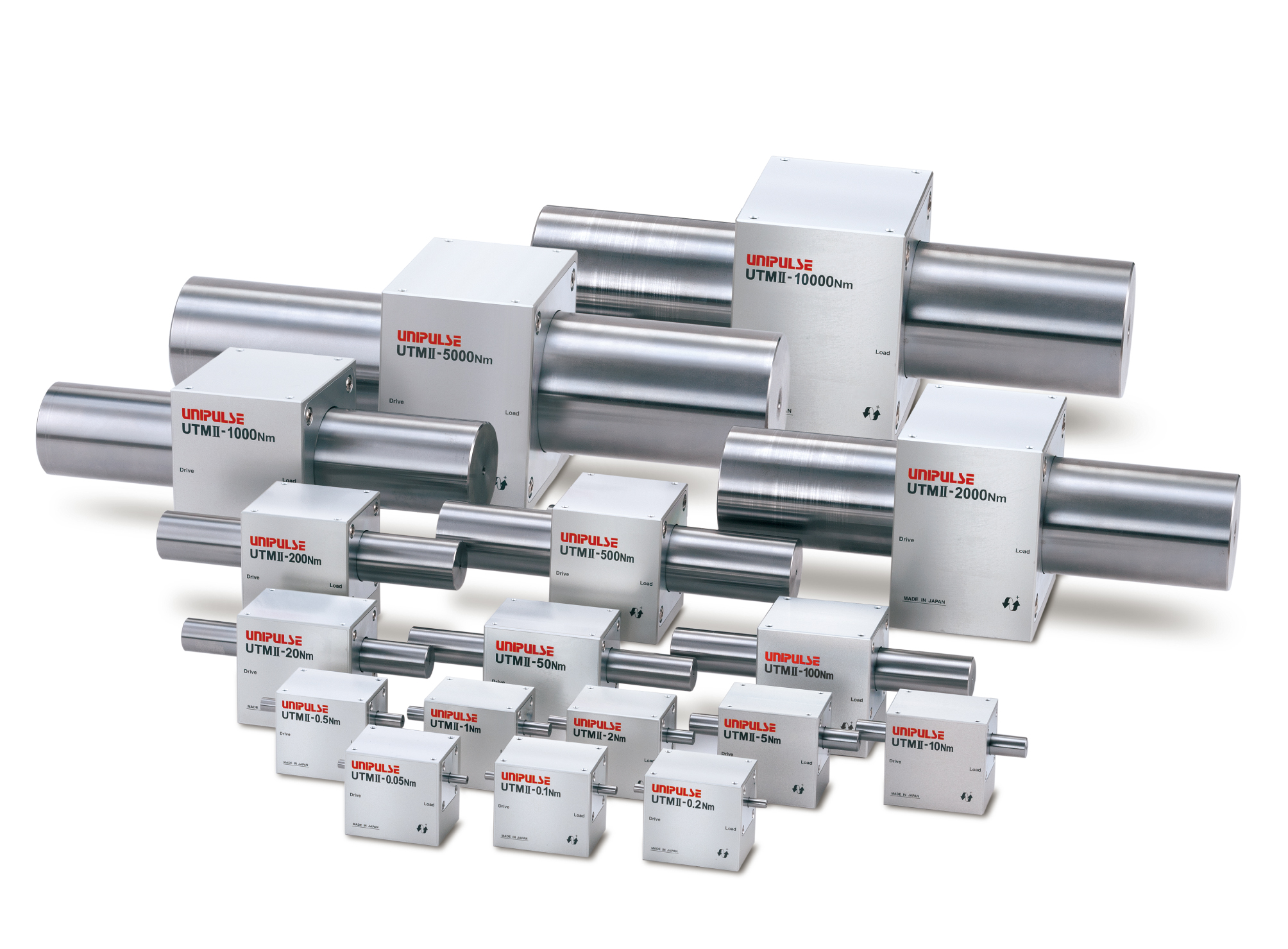

小型 非线性0.03% 旋转式扭矩传感器
备有放大器、模拟电压输出、无滑环等功能充实并且实现小型化。
非线性0.03%, 非接触式,放大器内置, 小型轻便
-
- 非线性0.03%、稳定性好
备有1/10000的分辨率,并实现零点稳定。 - 非接触式、无需电刷更换
没有电刷等接触部分,不需要定期维护和更换零件。 - 允许转速范围 25000 rpm(0.05~10Nm)
- 起动扭矩小

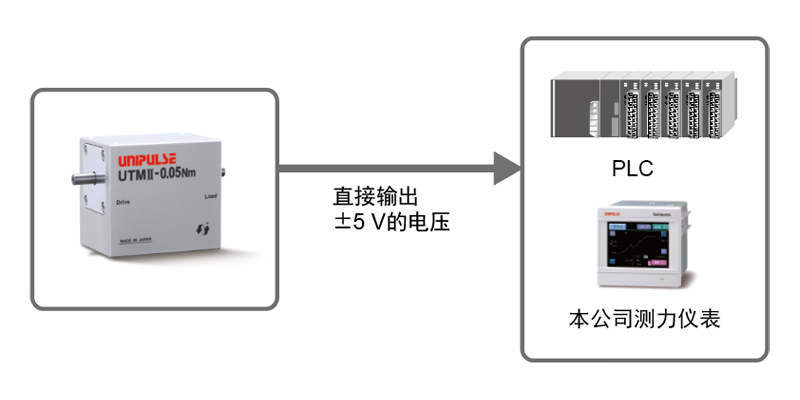

起动扭矩非常小,只有0.00001Nm(UTMⅡ-0.05Nm) - 扭矩值±5V电压输出
- 同时检测扭矩和转速
- 非线性0.03%、稳定性好

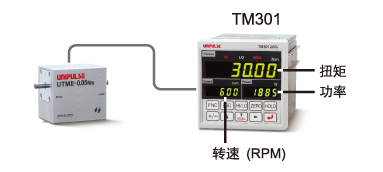

通过扭矩和旋转脉冲信号,可实时测量功率。
-

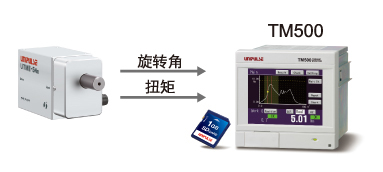

- 检测与角度相对的扭矩变化
在UTMⅡ上装配旋转编码器选件,可以同时管理扭矩和角度。
技术参数

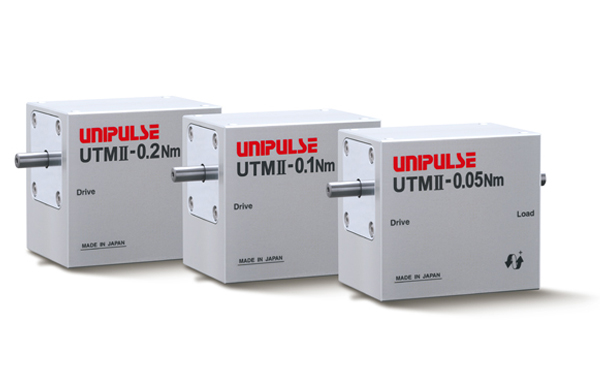

■ 0.05Nm~10Nm
型号 Nm |
0.05 | 0.1 | 0.2 | 0.5 | 1 | 2 | 5 | 10 | |||||||||
选购件 | 旋转编码器 | 旋转编码器 键槽 |
|||||||||||||||
外壳尺寸 W H D mm |
54 50 40 |
57 55 40 |
|||||||||||||||
全长 mm |
74 | 84 | 97 | ||||||||||||||
轴 直径 mm |
5 | 8 | 12 | ||||||||||||||
消耗电流 | 100mA以下 | ||||||||||||||||
转速范围 | 25000rpm | ||||||||||||||||
重量 | 约160g | 约180g | 约270g |

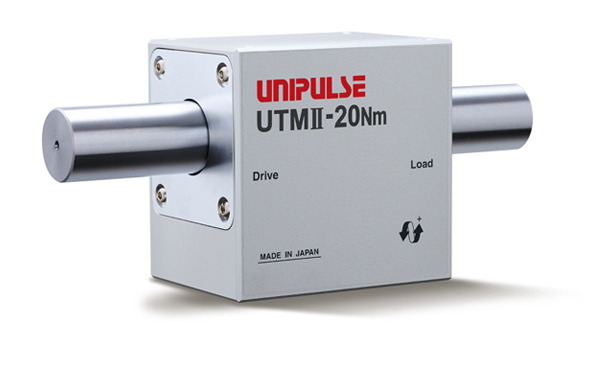

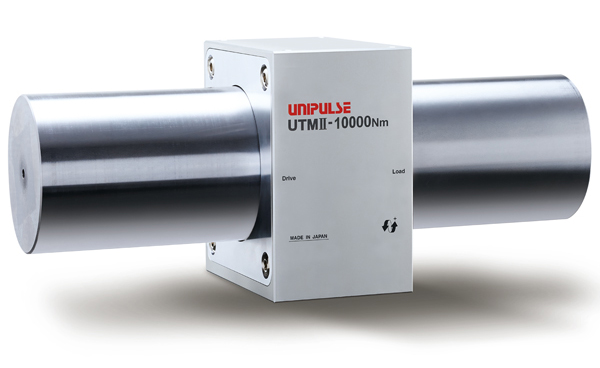

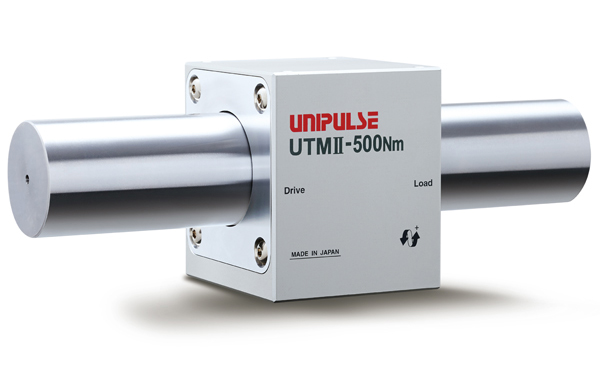

■ 20Nm~10000Nm
型号 Nm |
20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 | 10000 | ||||||||||
选购件 | 旋转编码器 键槽 |
键槽 | |||||||||||||||||
外形尺寸 W H D mm |
70 68 51 |
67 74 57 |
67 79 62 |
67 79 72 |
86 103 98 |
86 119 111 |
97 141 137 |
103 166 162 |
|||||||||||
全长 mm |
150 | 170 | 177 | 187 | 217 | 286 | 306 | 387 | 447 | ||||||||||
轴 直径 mm |
20 | 25 | 30 | 40 | 60 | 70 | 90 | 110 | |||||||||||
消耗电流 | 150mA以下 | 160mA以下 | |||||||||||||||||
转速范围 | 20000rpm | 15000rpm | 12000rpm | 10000rpm | 7000rpm | 6000rpm | 5000rpm | 4000rpm | |||||||||||
重量 | 约700g | 约1.1kg | 约1.5kg | 约2.6kg | 约7.3kg | 约10.5kg | 约21.4kg | 约36kg |
■ 技术参数
电源输入 | DC24V ±15% | ||||||||||||||||||||||||
输出信号 | ±5VDC 負荷抵抗 : 2kΩ 以上 | ||||||||||||||||||||||||
反应性能 | 1kHz | ||||||||||||||||||||||||
脉冲输出 | 1次旋转输出4个脉冲 集电极开路输出 额定 DC30V 10mA |
||||||||||||||||||||||||
允许过载 | 500%FS | ||||||||||||||||||||||||
非线性 | 0.03%FS | ||||||||||||||||||||||||
滞后 | 0.03%FS | ||||||||||||||||||||||||
重复性 | 0.03%FS | ||||||||||||||||||||||||
动作温度范围 | -10~+50℃ | ||||||||||||||||||||||||
零点时温度影响 | 0.01%FS/℃ | ||||||||||||||||||||||||
输出时温度影响 | 0.01%FS/℃ | ||||||||||||||||||||||||
适合CE标准 | EMC指令:EN61326-1、EN61326-2-3 |

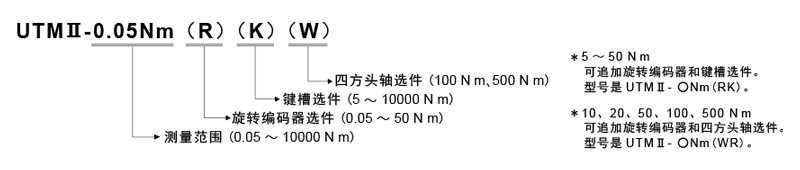

型号构成
产品单页介绍(PDF)
|
UTMⅡ产品单页介绍 | |
---|---|---|
使用说明书(PDF)
|
UTMⅡ-0.05-2Nm使用说明书 UTMⅡ-5/10Nm使用说明书 UTMⅡ-20Nm使用说明书 UTMⅡ-50Nm使用说明书 UTMⅡ-100Nm使用说明书 UTMⅡ-200Nm使用说明书 UTMⅡ-500Nm使用说明书 UTMⅡ-1000Nm使用说明书 UTMⅡ-2000Nm使用说明书 UTMⅡ-5000Nm使用说明书 UTMⅡ-10000Nm使用说明书 UTMⅡ旋转编码器_1.05 |
|
外观图
|
DXF
(ZIP) |
|
PDF
|
||
