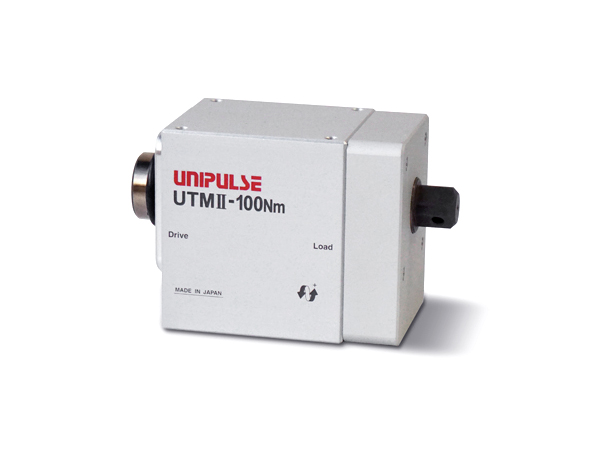

产品概要
适用于扳手等螺母螺纹紧固装置、工具的扭矩管理。
利用UTMⅡ的响应性，可测拧紧过程中的扭矩。
与便携式专用仪表TM400搭配使用，可用于作现场的简易校准装置。

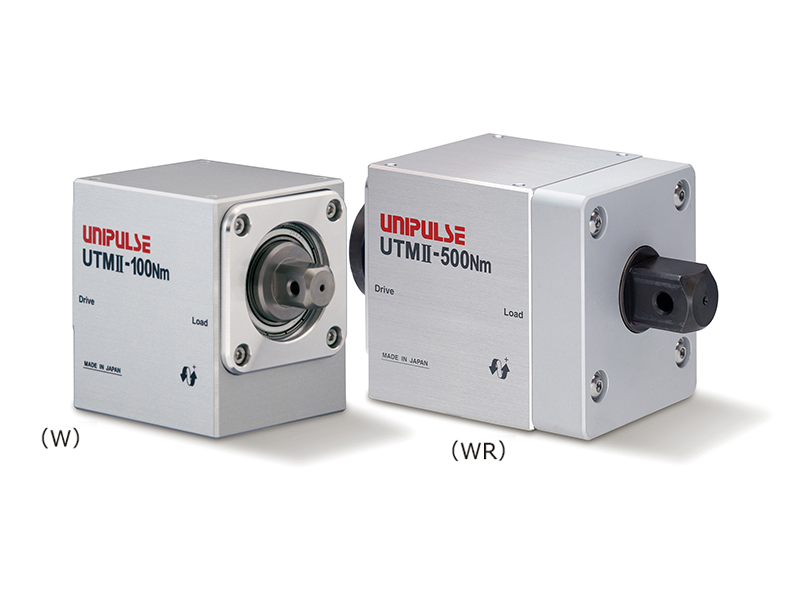

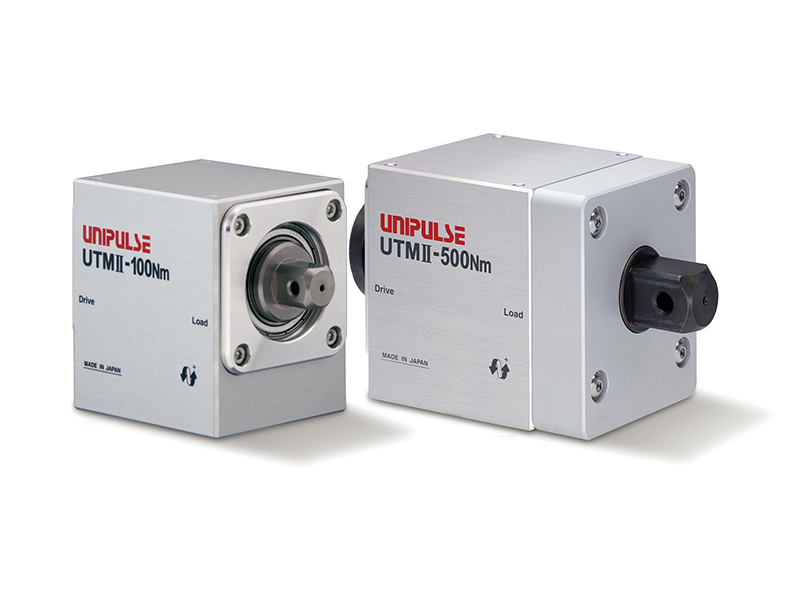

扭矩管理：UTMⅡ（W）
扭矩+角度管理：UTMⅡ（WR） NEW■容量10 Nm/ 20 Nm/ 50 Nm/ 100 Nm/ 500 Nm此产品不适合用在气动扳手（手持式）扭矩测定。
(!)This product is not for impact wrenches.
安装很方便，在拧紧轴的插口上直接插上，就会测定扭矩力。
■ 非线性0.03%
实现微小的扭矩的检测。
■ 非接触方式
采用非接触传输方式，可稳定检测扭矩值。

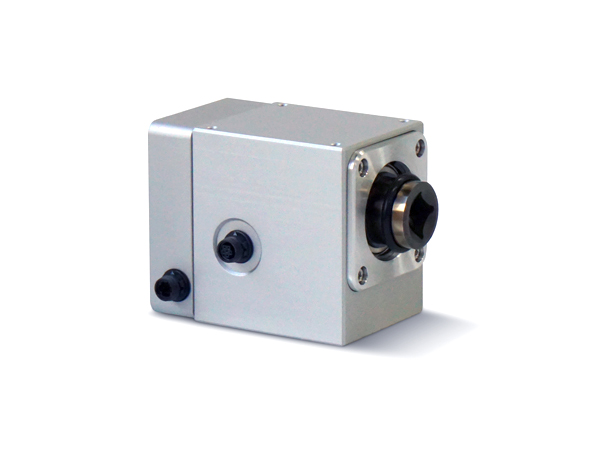

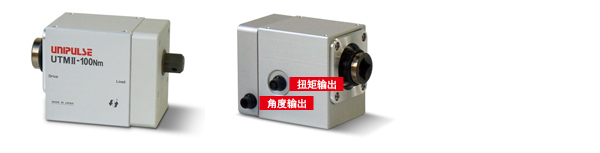

转角法拧紧对应!! UTMⅡ(WR)
扭矩和角度同时管理，可更加准确地检测均匀的拧紧扭矩。
■ 对应扭矩法、转角法的拧紧方法。
在扳手的前端安装扭矩传感器，实现准确检测扭矩。
具备可将任意扭矩值所对应角度设为０°的功能。
便于检测超过堵转扭矩之后的角度与扭矩关系。
■ 3600脉冲/转、0.1度的分辨率※
实现0.1度的分辨率，可用于现场的简易校准！
※TM400使用时
■ 便携式专用侧力仪表TM400
便携式使用方便。可显示角度对应的扭矩变动。备有峰值保持以及数据保存等功能。
UTMⅡ(W)技术参数
| 型号构成 | UTMⅡ-100Nm（W） | UTMⅡ-500Nm（W） |
| 测量范围 | ±100 Nm | ±500 Nm |
|---|---|---|
| 电源输入 | DC 24 V ±15％ | |
| 消耗电流 | 150 mA 以下 | |
| 输出范围 | ±5 V DC 负载电阻:2 kΩ以上 | |
| 反应性能 | 1 kHz | |
| 脉冲输出 | 1转输出4个脉冲 开路集电极输出 额定值DC 30 V 10 mA |
|
| 允许过载 | 150% FS | |
| 非线性 | 0.03% FS 以下 | |
| 滞后 | 0.03% FS 以下 | |
| 重复性 | 0.03% FS 以下 | |
| 运行温度范围 | －10 ～ ＋50℃ | |
| 零点温度影响 | 0.01% FS/℃ 以下 | |
| 输出温度影响 | 0.01% FS/℃ 以下 | |
| 转速范围 | 15000 rpm | 10000 rpm |
| 扭力常数 | 38.5×103 Nm/rad | 265×103 Nm/rad |
| 额定扭转角 | 2.60×10-3 rad（0.149°） | 1.88×10-3 rad（0.108°） |
| 惯性力矩 | 3.8×10-5 kgm2 | 2.15×10-4 kgm2 |
| 框体尺寸 | 67（W）×74（H）×57（D）mm | 67（W）×79（H）×72（D）mm |
| 全长 | 100.5 mm | 115 mm |
| 轴 | □12.7 mm | □19.05 mm |
| 重量 | 約 730 g | 约 1.4 kg |
| 适合CE标准 | EMC指令 EN61326-2-3 | |
UTMⅡ(WR)技术参数
| 型号 | UTMⅡ-10Nm（WR）-6.35 | UTMⅡ-20Nm（WR）-6.35 | UTMⅡ-50Nm（WR）-9.53 | UTMⅡ-100Nm（WR）-12.7 | UTMⅡ-100Nm（WR）-19.05 | UTMⅡ-500Nm（WR）-19.05 |
| 测量范围 | ±10 Nm | ±20 Nm | ±50 Nm | ±100 Nm | ±100 Nm | ±500 Nm |
|---|---|---|---|---|---|---|
| 电源输入 | DC 24 V ±15％ | |||||
| 消耗电流 | 100 mA 以下 | 150 mA 以下 | ||||
| 输出范围 | ±5 V DC 负载电阻:2 kΩ 以上 | |||||
| 反应性能 | 1 kHz | |||||
| 脉冲输出 | 1转输出4个脉冲 开路集电极输出 额定值DC 30 V 10 mA |
|||||
| 角度（编码器）输出 | 3600脉冲/转 | |||||
| 允许过载 | 150% FS | |||||
| 非线性 | 0.03% FS 以下 | |||||
| 滞后 | 0.03% FS 以下 | |||||
| 重复性 | 0.03% FS 以下 | |||||
| 运行温度范围 | －10 ～ ＋50℃ | |||||
| 零点温度影响 | 0.01% FS/℃ 以下 | |||||
| 输出温度影响 | 0.01% FS/℃ 以下 | |||||
| 允许转速范围 （角度测定时的转速） |
10000 rpm (800 rpm) |
|||||
| 扭力常数 | 2.15×103 Nm/rad | 17.6×103 Nm/rad |
26.4×103 Nm/rad |
54.6×103 Nm/rad |
136×103 Nm/rad |
|
| 额定扭转角 | 4.64×10-3 rad （0.266°） |
9.29×10-3 rad （0.532°） |
2.84×10-3 rad （0.163°） |
3.78×10-3 rad （0.217°） |
1.83×10-3 rad （0.105°） |
3.68×10-3 rad （0.211°） |
| 惯性力矩 | 4.0×10-6 kgm2 | 3.33×10-5 kgm2 |
3.58×10-5 kgm2 |
1.92×10-4 kgm2 |
2.06×10-4 kgm2 |
|
| 框体尺寸 | 77（W）×55（H）×40（D）mm | 87（W）×74（H）×57（D）mm | 87（W）×79（H）×72（D）mm | |||
| 全长 | 96.5 mm | 112 mm | 120.5 mm | 133 mm | ||
| 轴 | □6.35 mm | □9.53 mm | □12.7 mm | □19.05 mm | ||
| 重量 | 约 310 g | 约 840 g | 约 860 kg | 约 1.7 kg | 约 1.8 kg | |
| 适合CE标准 | EMC指令：EN61326-1、EN61326-2-3 | |||||
