产品概要

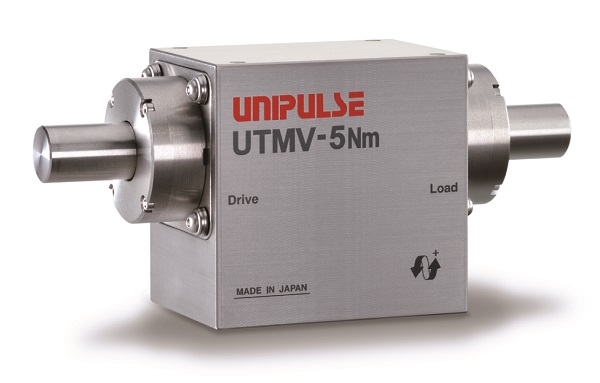

防滴・防锈系列 扭矩传感器
防滴・防锈、非接触旋转扭矩传感器终于出来了！

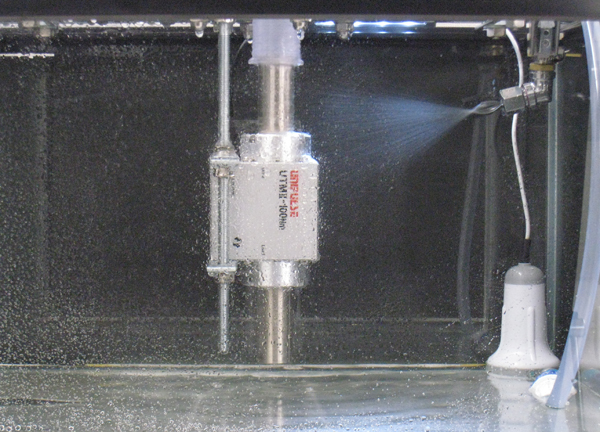

备有IP65同等的防护等级，可在雨水・尘埃・油雾等环境下使用
■ 保护等级：IP65相当
■ 采用不锈钢，对抗生绣
■ 迷宫式结构（标配）方便使用在风车、水车等室外被淋上雨水、海水环境
■ 特氟隆密封旋转结构：选件(S)尘挨、油雾等环境下可使用
■ 键槽：选购件（K）

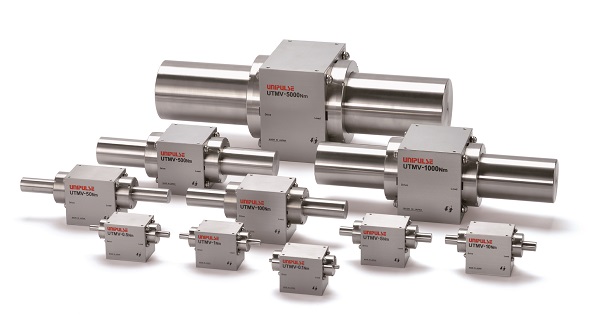

■ 容量：0.1・0.5・1・5・10・50・100・500・1000・5000 Nｍ
★☆Please contact us now for product trial or demonstration!☆★
方便使用在风车、水车等室外被淋上雨水、海水环境

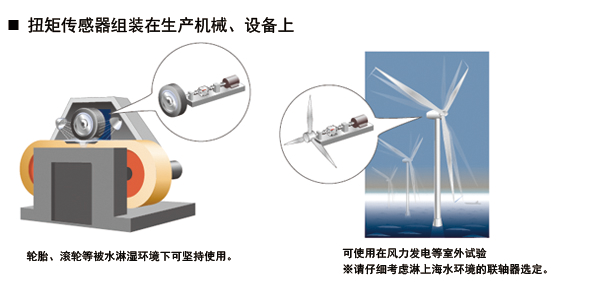

应用案例
关于迷宫式构造・氟树脂密封旋转构造(选件：(S))
标准为迷宫式构造适合于被雨水・海水淋湿环境。
选件的氟树脂密封旋转构造适合于尘挨・油雾环境。
提醒：氟树脂密封旋转有磨损，使用次数有限。
| 构造 | 迷宫式构造 | 氟树脂密封旋转构造 |
|---|---|---|
| 防滴环境 | 使用可能 | 使用可能 |
| 尘挨・油雾环境 | 不适合于微细的尘挨・油雾 | 使用可能 |
| 起始扭矩 | 微小 | 最大10％（0.1 Nm时） |
| 允许转速范围 | 10000 rpm（0.1 Nm时） | 2120 rpm（0.1 Nm时） |
| 更换零件 | 无需 | 需要（定期） |
技术参数
标准：迷宫式构造、（S）：氟树脂密封旋转构造
| UTMV -0.1Nm |
UTMV -0.5Nm |
UTMV -1Nm |
UTMV -5Nm |
UTMV -10Nm |
||||||
| 测量范围 | ±0.1 Nm | ±0.5 Nm | ±1 Nm | ±5 Nm | ±10 Nm | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 密封结构 | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） |
| 电源输入 | DC 24 V ±15％ | |||||||||
| 消耗电流 | 100 mA 以下 | |||||||||
| 输出范围 | ±5 V DC 负载电阻:2 kΩ 以上 | |||||||||
| 反应性能 | 1 kHz | |||||||||
| 脉冲输出 | 1转输出4个脉冲 开路集电极输出 额定值DC 30 V 10 mA |
|||||||||
| 允许过载 | 500% FS | |||||||||
| 非线性 | 0.03% FS 以下 | |||||||||
| 滞后 | 0.03% FS 以下 | |||||||||
| 重复性 | 0.03% FS 以下 | |||||||||
| 运行温度范围 | －10 ～ ＋50℃ | |||||||||
| 零点温度影响 | 0.01% FS/℃ 以下 | |||||||||
| 输出温度影响 | 0.01% FS/℃ 以下 | |||||||||
| 允许转速范围 （rpm） | 10000 | 2120 | 10000 | 1590 | 10000 | 1590 | 9000 | 1060 | 9000 | 1060 |
| 扭力常数（Nm/rad） | 11.13 | 89.5 | 172 | 897 | 1400 | |||||
| 额定扭转角 | 8.99 ×10-3 rad （0.515°） |
5.59 ×10-3 rad （0.320°） |
5.83 ×10-3 rad （0.334°） |
5.58 ×10-3 rad （0.320°） |
7.14 ×10-3 rad （0.409°） |
|||||
| 惯性力矩（kgm2） | 1.15 × 10-6 |
0.99 × 10-6 |
2.19 × 10-6 |
1.90 × 10-6 |
2.22 × 10-6 |
1.93 × 10-6 |
5.60 × 10-6 |
4.90 × 10-6 |
5.70 × 10-6 |
5.00 × 10-6 |
| 框体尺寸 （W×H×D mm） |
54×50×40 | 54×50×40 | 54×50×40 | 57×55×40 | 57×55×40 | |||||
| 全长 | 97 mm | 107 mm | 107 mm | 121 mm | 121 mm | |||||
| 轴径 | 5 mm | 8 mm | 8 mm | 12 mm | 12 mm | |||||
| 重量 | 约 390 g | 约 430 g | 约 430 g | 约 580 g | 约 580 g | |||||
| 适合CE标准 | EMC指令：EN61326-1、EN61326-2-3 | |||||||||
| UTMV -50Nm |
UTMV -100Nm |
UTMV -500Nm |
UTMV -1000Nm |
UTMV -5000Nm |
||||||
| 测量范围 | ±50 Nm | ±100 Nm | ±500 Nm | ±1000 Nm | ±5000 Nm | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 密封结构 | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） |
| 电源输入 | DC 24 V ±15％ | |||||||||
| 消耗电流 | 150 mA 以下 | 160 mA 以下 | ||||||||
| 输出范围 | ±5 V DC 负载电阻:2 kΩ 以上 | |||||||||
| 反应性能 | 1 kHz | |||||||||
| 脉冲输出 | 转输出4个脉冲 开路集电极输出 额定值DC 30 V 10 mA |
|||||||||
| 容许过载 | 500% FS | |||||||||
| 非线性 | 0.03% FS 以下 | |||||||||
| 滞后 | 0.03% FS 以下 | |||||||||
| 重复性 | 0.03% FS 以下 | |||||||||
| 运行温度范围 | －10 ～ ＋50℃ | |||||||||
| 零点温度影响 | 0.01% FS/℃ 以下 | |||||||||
| 输出温度影响 | 0.01% FS/℃ 以下 | |||||||||
| 允许转速范围 （rpm） | 5700 | 680 | 4800 | 570 | 4800 | 380 | 4800 | 270 | 4000 | 180 |
| 扭力常数（Nm/rad） | 6887 | 1.64×103 | 93.6×103 | 326×103 | 1418×103 | |||||
| 额定扭转角 | 7.26 ×10-3 rad （0.416°） |
6.11 ×10-3 rad （0.350°） |
5.34 ×10-3 rad （0.306°） |
3.07 ×10-3 rad （0.176°） |
3.53 ×10-3 rad （0.202°） |
|||||
| 惯性力矩（kgm2） | 4.21 × 10-5 |
3.86 × 10-5 |
9.6 × 10-5 |
10.9 × 10-5 |
6.2 × 10-4 |
6.1 × 10-4 |
3.56 × 10-3 |
3.51 × 10-3 |
2.38 × 10-2 |
2.34 × 10-2 |
| 框体尺寸 （W×H×D mm） |
70×68×51 | 67×74×57 | 67×79×72 | 86×103×98 | 97×141×137 | |||||
| 全长 | 207 mm | 215 mm | 257 mm | 326 mm | 433 mm | |||||
| 轴径 | 20 mm | 25 mm | 40 mm | 60 mm | 90 mm | |||||
| 重量 | 约 1.6 kg | 约 2.1 kg | 约 4.0 kg | 约 10.5 kg | 约 28.3 kg | |||||
| 适合CE标准 | EMC指令：EN61326-1、EN61326-2-3 | |||||||||
・0.1Nm/0.5Nm/1Nm/5Nm/10Nm/50Nm/100Nm/500Nm/1000Nm/5000Nm
