UTMⅢに新ラインアップ追加!



回転トルクメータUTMⅢに、定格容量1000Nmと2000Nmが新登場!

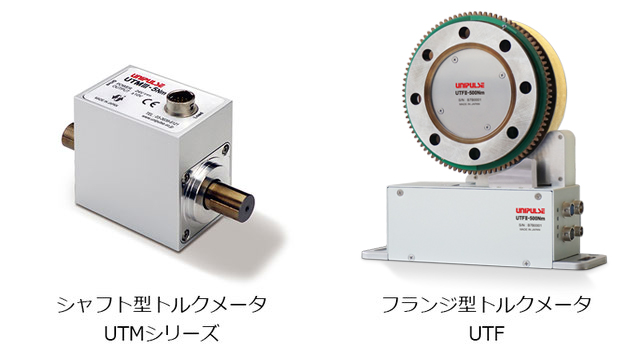

フランジ型トルクメータと比べてセンサ自体の慣性モーメントが小さいので、減速機の出力軸トルク測定などの低イナーシャワークのトルク測定にはシャフト型トルクメータが最適です。




回転トルクメータUTMシリーズは、販売から7年を過ぎました。

  • モータや減速機などの評価試験
  • レバーやヒンジ、歯車などの官能検査の自動化
  • 粘度や攪拌力、摩擦測定

など、幅広い用途でご利用いただいています。


UTMⅢの特徴



① 軽量・コンパクトなため、設備や装置への組込に最適

② フランジ型と同等の精度をシャフト型で実現!(非直線性0.03%FS)





③ 初動トルクが小さく、静的測定から高回転のトルク計測まで可能

     非回転から高速回転まで対応!(最高回転数25,000rpm)





④ 定格容量の5倍の過負荷でも壊れない!



⑤ 5kHzの高速応答に加え、センサ側でカットオフ周波数の定数変更が可能。



⑥ ±10Vのアナログ出力に加えデジタル出力を標準装備




回転トルクメータ UTMⅢ 製品ページ
