コネクタ・ケーブル一覧表

コネクタ

ロードセル入力コネクタ
CN01	プラグ
CN02	レセプタクル
CN03	中継プラグ
CN10	プラグ
CN11	プラグ
57シリーズ汎用コネクタ
CN20 CN21 CN22 CN23	プラグ 14P プラグ 36P プラグ 50P プラグ 24P
D-SUBシリーズI/Oコネクタ
CN33	コネクタ、ケース RS-232C用D-SUB 9Pコネクタ、ソケット、ミリネジ（F741R2）
CN34	コネクタ、ケース、ネジ×2ケ RS-232C用D-SUB 9Pコネクタ、ソケット、インチネジ（TM301、F350、F395、F720A、F805A、F820、M252B）
CN35	コネクタ、ケース、ネジ×2ケ RS-232C用D-SUB 25Pコネクタ、プラグ、ミリネジ（F340A、F701、F800）
CN36	コネクタ、ケース D-SUB 37Pコネクタ（FS2000、UL81、UL84、DS400）
熱電対入力コネクタ
CN40K	K型熱電対コネクタ
CN40T	T型熱電対コネクタ
FCNシリーズI/Oコネクタ
CN50	24Pコネクタ、ケース（TM301、F350、F372A、F377A、F600AT、F650-CK、F650-AX、F720A）
CN51	32Pコネクタ、ケース BCO、BSC用コネクタ（TM301、F320、F325、F350、F372A、F377A、F160、F600AT、F650-CK、F650-AX）
CN52	40Pコネクタ、ケース（TM500、F381A、F388A、V100）
CN55	24Pコネクタ、ケース（TM301、F350、F372A、F377A、F600AT、F650-CK、F650-AX、F720A）
CN57	40Pコネクタ、ケース（TM500、F381A、F388A、V100）
丸DINシリーズI/Oコネクタ
CN60	RS-232C用丸DIN 8Pコネクタ（TM500、F372A、F377A、F381A、F388A、F156、F600AT、F650-CK、F650-AX、M255A、V100）
ケージクランプ式コネクタ
CN70	コネクタ、レバー D/Aコンバータ用コネクタ（F720A、F820）
CN71	コネクタ、レバー CC-Link用コネクタ（F720Aは485用コネクタにも使用）（F372A、F377A、F381A、F388A、F395、F156、F160、F600AT、F650-CK、F650-AX、F720A、F735、F800、F805A）
CN72	コネクタ、レバー CC-Link用コネクタ（F720Aは485用コネクタにも使用）（F372A、F377A、F381A、F388A、F395、F156、F160、F600AT、F650-CK、F650-AX、F720A、F735、F800、F805A）
CN73	コネクタ、レバー 3ch D/A コンバータオプション用コネクタ（TM700、TM301）
CN74	CC-Linkコネクタ(FC400付属品と同じ) パワークランプソケット（FC400）

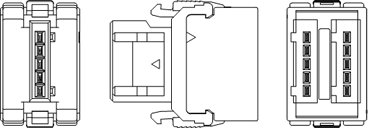

CN75	CC-Linkコネクタパワークランプ分岐Y型（FC400）
CN76	CC-Linkコネクタパワークランプ終端抵抗コネクタ（FC400）
CN77	コネクタ、レバークランプ式コネクタ（FS2000）
CN78	コネクタ、レバークランプ式コネクタ（FC1000）
CN79	コネクタ（オス）、コネクタ（メス）、レバークランプ式コネクタ（FS10、WI500）
CN7A	コネクタ、レバークランプ式コネクタ（TC80-D3V）
ロードセル入力コネクタ端子台
CN80	（F720A、F372A、F377A、F160、F600AT、F650-CK、F650-AX、V100）
CN81	（F350、F381A、F388A）
I/O入力コネクタ端子台

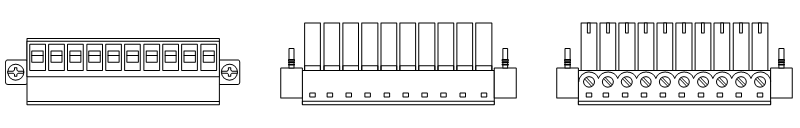

CN82	（F325　ストレートタイプ　正面から配線　ケーブル固定用ネジは下面）

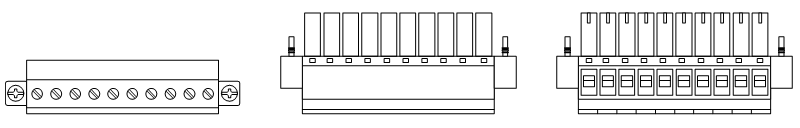

CN83	（F325　付属品　下段　下から配線　ケーブル固定用ネジは正面）
CN84	（F325　付属品　上段　上から配線　ケーブル固定用ネジは正面）

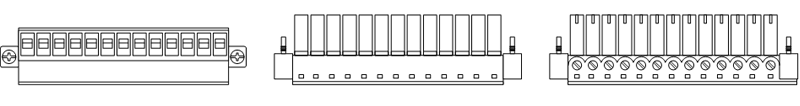

CN85	コネクタ、コネクタ端子台（FC400電源、センサ、RS-485接続用、ナンバリング仕様）

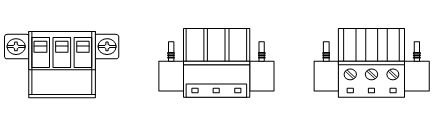

CN86	コネクタ端子台（FC400DAC用）

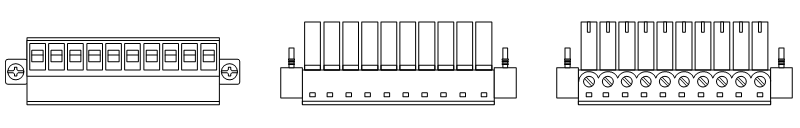

CN87	（FC400　CN82のナンバリング仕様　ケーブル固定用ネジは下面　）
防水プラスチックコネクタ
CN90 CN91	防水プラスチックコネクタプラグ(UTMⅡ本体、WI500、WI500-4) 防水プラスチックコネクタプラグ（UTMⅡロータリーエンコーダOP）
小型丸形コネクタ
CN92 CN93	小型丸形コネクタ（UTMIII本体、TM320、TM380）小型丸形コネクタ（UTMIIIロータリーエンコーダOP、TM380）
DeviceNet用コネクタ
CND01	DeviceNet用コネクタ（F372A、F377A、F381A、F388A、F395、F600AT、F650-CK、F650-AX、F800、F805A）

ケーブル

CA10-USB	USBケーブルmicro b USB（PFA）
CA2T30 CA2T31 CA2T51 CA2T12	片端PRCコネクタ付（4芯）先端圧着端子　0.3m 片端PRCコネクタ付（4芯）先端圧着端子　3m 片端PRCコネクタ付（4芯）先端圧着端子　5m 片端PRCコネクタ付（4芯）先端圧着端子　10m
CA2Y30 CA2Y31 CA2Y51 CA2Y12	片端PRCコネクタ付（4芯）先端柳線　0.3m 片端PRCコネクタ付（4芯）先端柳線　3m 片端PRCコネクタ付（4芯）先端柳線　5m 片端PRCコネクタ付（4芯）先端柳線　10m

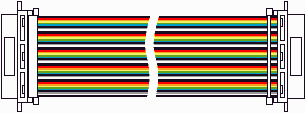

CA3050 CA3011	両端57F・50ピン　スダレ形フラット　0.5m 両端57F・50ピン　スダレ形フラット　1m
CA3150 CA3111	両端57F・36ピン　スダレ形フラット　0.5m 両端57F・36ピン　スダレ形フラット　1m

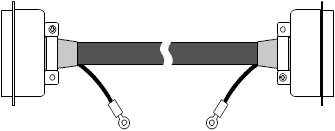

CA3250 CA3211	両端57・50ピン（26芯）キャプタイヤ　0.5m 両端57・50ピン（26芯）キャプタイヤ　1m

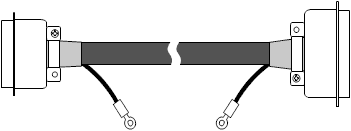

CA3311	57・36-57・50ピン（26芯）キャプタイヤ　1m
CA372-I/O	片端FCNコネクタ付　先端柳線 3m （TM301、F350、F372A、F377A、F600AT、F650-CK、F650-AX）
CA38X11	TCP-D-SUB25P 1m （F156、M255A）
CA3Y31 CA3Y51 CA3Y12 CA3Y22	片端PRCコネクタ付（6芯）先端柳線　3m 片端PRCコネクタ付（6芯）先端柳線　5m 片端PRCコネクタ付（6芯）先端柳線　10m 片端PRCコネクタ付（6芯）先端柳線　20m
CA4030 CA4031 CA4051 CA4012	4線式-6線式変換中継（6芯）0.3m 4線式-6線式変換中継（6芯）3m 4線式-6線式変換中継（6芯）5m 4線式-6線式変換中継（6芯）10m
CA4131 CA4151 CA4112	片端JRコネクタ付（6芯）先端柳線　3m 片端JRコネクタ付（6芯）先端柳線　5m 片端JRコネクタ付（6芯）先端柳線　10m
CA4230 CA4231 CA4251 CA4212	JR-PRC変換中継（6芯）0.3m JR-PRC変換中継（6芯）3m JR-PRC変換中継（6芯）5m JR-PRC変換中継（6芯）10m
CA4311	JR-PRC変換中継（6芯）　4線式－6線式　1m （520A）
CA451 CA412	両端PRCコネクタ付（6芯）5m 両端PRCコネクタ付（6芯）10m
CA551 CA512	両端PRCコネクタ付延長（6芯）5m 両端PRCコネクタ付延長（6芯）10m
CA500-I/O	片端φ2.5mmステレオプラグ付　1.8m （WI500、WI500-4）
CA573Y31	57・14P（6芯）先端柳線　3m
CA574030	57・14P-PRC（6芯）0.3m

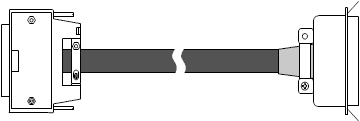

CA600-BCDCNV	FCNコネクタ 32P－57・36P キャプタイヤ 0.3m （F600→F600AT、F370→F372A、F371→F372A対応用）
CA6T30 CA6T31 CA6T51 CA6T12	PRC変換中継（4芯）先端圧着端子　0.3m PRC変換中継（4芯）先端圧着端子　3m PRC変換中継（4芯）先端圧着端子　5m PRC変換中継（4芯）先端圧着端子　10m
CA6Y30 CA6Y31 CA6Y51 CA6Y12	PRC変換中継（6芯）先端柳線　0.3m PRC変換中継（6芯）先端柳線　3m PRC変換中継（6芯）先端柳線　5m PRC変換中継（6芯）先端柳線　10m
CA7	両端BNC付　同軸　1.5m
CA8	BNC-ワニグチクリップ　1.5m
CA81-232S	MINI DIN-D-SUB9P ストレート 1.5m （UL81、UL82、UL84）
CA81-232X	MINI DIN-D-SUB9P クロス　1.5m （TM500、F372A、F377A、F381A、F388A、F600AT、F650-CK、F650-AX、UL81、UL82、UL84接続、V100）
CA81-USB	ミニUSB－パソコンUSB　1.8m （TM201、TM301、TM400、GM400、WI500、WI500-4、WI600A、F490A、UL81、UL82、UL84）
CA82-I/O	10P丸型コネクタ付　先端柳線　2m （UL82）

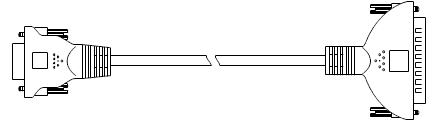

CA890-232X	D-SUB9P－D-SUB25P クロス 0.9m （F890A、F891A、F730）
CA903Y30 CA903Y31	片端防水プラスチックコネクタ付（4芯）先端柳線　0.3m （WI500、WI500-4）片端防水プラスチックコネクタ付（4芯）先端柳線　3m （WI500、WI500-4）
CA904030 CA904031	防水プラスチックコネクタ-PRC変換中継（4芯）　0.3m （WI500、WI500-4）防水プラスチックコネクタ-PRC変換中継（4芯）　3m （WI500、WI500-4）
CAAC2P-B3	ACケーブル　3m （100V電源用）（TM301、F156、F741、LD514、LD557A、LD5100A、LD5180、E500 etc.）
CAAC2P-P2	ACケーブル　2m （100V電源用）（F701、F800、F805A）
CAAC3P-B3	ACケーブル　3m （100V電源用）（F320）
CA325AC3P-B3	ACケーブル　3m（100V電源用）（F325、F340A、F350、F600AT、F650-CK、F650-AX、F720A、F735、M252B）
CAAC3P-CEE7/7-B2	ACケーブル　2m （250V耐圧）（TM301、F320、F156、F741、LD514、LD557A、LD5100A、LD5180、E500 etc.）
CA325AC3P-CEE7/7-B2	ACケーブル　2m（250V耐圧）（F325、F340A、F350、F600AT、F650-CK、F650-AX、F720A、F735、M252B）
CAAC3P-CEE7/7-P1.5	ACケーブル　1.5m （250V耐圧）（F395、F701、F800、F820、F805A、F805ACE、F890A、F891A）
CAAC3P-P2	ACケーブル　2m （100V電源用）（F395、F805ACE、F820、F890A、F891A）
CN3P-2P	AC電源用3P-2P変換アダプタ
CAANT11 CAANT51	E92用アンテナケーブル（延長用） 1m E92用アンテナケーブル（延長用） 5m ※減衰する通信可能距離の目安は、延長1m毎に元々の距離の0.85倍です。
CAGM-501 CAGM-511 CAGM-531 CAGM-551	ケーブル径φ5で長さ1.5m (標準) ケーブル径φ5で長さ1.0m (標準) ケーブル径φ5で長さ3.0m (標準) ケーブル径φ5で長さ5.0m (標準)

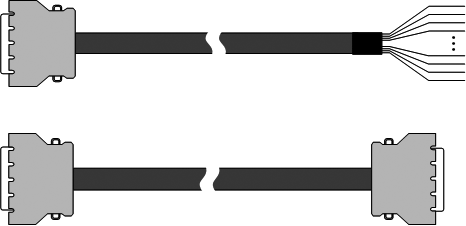

CAPF-I/O-S1M CAPF-I/O-S3M CAPF-I/O-S5M CAPF-I/O-S10M CAPF-I/O-W1M CAPF-I/O-W3M CAPF-I/O-W5M CAPF-I/O-W10M CAPF-SER-S1M CAPF-SER-S3M CAPF-SER-S5M CAPF-SER-S7M CAPF-SER-S10M CAPF-SER-W1M CAPF-SER-W3M CAPF-SER-W5M CAPF-SER-W7M CAPF-SER-W10M CAPF-CON-S1M CAPF-CON-S3M CAPF-CON-S5M CAPF-CON-S10M CAPF-CON-W1M CAPF-CON-W3M CAPF-CON-W5M CAPF-CON-W10M	PFA用ケーブル1m　I/O用36ピン　片側先端柳線 PFA用ケーブル3m　I/O用36ピン　片側先端柳線 PFA用ケーブル5m　I/O用36ピン　片側先端柳線 PFA用ケーブル10m　I/O用36ピン　片側先端柳線 PFA用ケーブル1m　I/O用36ピン　両端コネクタ PFA用ケーブル3m　I/O用36ピン　両端コネクタ PFA用ケーブル5m　I/O用36ピン　両端コネクタ PFA用ケーブル10m　I/O用36ピン　両端コネクタ PFA用ケーブル1m　モータ用50ピン　片側先端柳線 PFA用ケーブル3m　モータ用50ピン　片側先端柳線 PFA用ケーブル5m　モータ用50ピン　片側先端柳線 PFA用ケーブル7m　モータ用50ピン　片側先端柳線 PFA用ケーブル10m　モータ用50ピン　片側先端柳線 PFA用ケーブル1m　モータ用50ピン　両端コネクタ PFA用ケーブル3m　モータ用50ピン　両端コネクタ PFA用ケーブル5m　モータ用50ピン　両端コネクタ PFA用ケーブル7m　モータ用50ピン　両端コネクタ PFA用ケーブル10m　モータ用50ピン　両端コネクタ PFA用ケーブル1m　端子台-サーボアンプ間片側先端柳線 PFA用ケーブル3m　端子台-サーボアンプ間片側先端柳線 PFA用ケーブル5m　端子台-サーボアンプ間片側先端柳線 PFA用ケーブル10m　端子台-サーボアンプ間片側先端柳線 PFA用ケーブル1m　端子台-サーボアンプ間両端コネクタ PFA用ケーブル3m　端子台-サーボアンプ間両端コネクタ PFA用ケーブル5m　端子台-サーボアンプ間両端コネクタ PFA用ケーブル10m　端子台-サーボアンプ間両端コネクタ
CAS6Y31 CAS6Y51	コネクタ（CN03（メス））付（6芯）ロボットケーブル先端柳線　3m　コネクタ（CN03（メス））付（6芯）ロボットケーブル先端柳線　5m ※CN01-S加工品と接続できます。
CAS3Y31 CAS3Y51	コネクタ（CN01（オス））付（6芯）ロボットケーブル先端柳線　3m コネクタ（CN01（オス））付（6芯）ロボットケーブル先端柳線　5m ※CN03-S加工品と接続できます。
CATF-PWR-5M CATF-PWR-15M	UTF用電源ケーブル 5m UTF用電源ケーブル 15m
CATF-OUT-5M CATF-OUT-15M	UTF用アナログ出力ケーブル 5m UTF用アナログ出力ケーブル 15m
CATF-COM-5M CATF-COM-15M	UTF用通信ケーブル 5m UTF用通信ケーブル 15m
CATF-COM-2M-M CATF-COM-5M-M	UTF-TM320用通信ケーブル 2m UTF-TM320用通信ケーブル 5m
CATF-I/O-5M CATF-I/O-15M	UTF用I/Oケーブル 5m UTF用I/Oケーブル 15m
CATF-SET-5M CATF-SET-15M	UTF用ケーブルセット 5m UTF用ケーブルセット 15m
CATM21 CATM51 CATM12 CATM（R）21 CATM（R）51	片端防水コネクタ付（6芯）先端柳線　2m（UTMⅡ/UTMV）片端防水コネクタ付（6芯）先端柳線　5m（UTMⅡ/UTMV）片端防水コネクタ付（6芯）先端柳線　10m（UTMⅡ/UTMV）片端防水コネクタ付（6芯）先端柳線　2m（UTMⅡロータリーエンコーダ入力用）片端防水コネクタ付（6芯）先端柳線　5m（UTMⅡロータリーエンコーダ入力用）
CATM21-M CATM51-M CATM12-M CATM（R）21-M CATM（R）51-M	両端防水コネクタ付（6芯）　2m（UTMⅡ-トルクモニタ接続用　トルク入力）両端防水コネクタ付（6芯）　5m（UTMⅡ-トルクモニタ接続用　トルク入力）両端防水コネクタ付（6芯）　10m（UTMⅡ-トルクモニタ接続用　トルク入力）両端防水コネクタ付（6芯）　 2m （UTMⅡ-トルクモニタ接続用　ロータリーエンコーダ入力）両端防水コネクタ付（6芯）　5m （UTMⅡ-トルクモニタ接続用　ロータリーエンコーダ入力）
CATM221-MC CATM251-MC	UTMII、UTMV接続ケーブル2M　両端コネクタ UTMII、UTMV接続ケーブル5M　両端コネクタ
CATM321 CATM351 CATM312 CATM（R）321 CATM（R）351	片端防水コネクタ付（12芯）先端柳線　2m（UTMⅢ）片端防水コネクタ付（12芯）先端柳線　5m（UTMⅢ）片端防水コネクタ付（12芯）先端柳線　10m（UTMⅢ）片端防水コネクタ付（12芯）先端柳線　2m（UTMⅢロータリーエンコーダ入力用）片端防水コネクタ付（12芯）先端柳線　5m（UTMⅢロータリーエンコーダ入力用）
CATM321-M CATM351-M	UTMⅢ、UTF接続ケーブル2M　両端コネクタ UTMⅢ、UTF接続ケーブル5M　両端コネクタ ※UTMⅢとUTFではオス・メスが逆になりますが、同じケーブルが使用できます。
CATM（R）321-M CATM（R）351-M	UTMⅢエンコーダケーブル2M　両端コネクタ UTMⅢエンコーダケーブル5M　両端コネクタ
CATM（R12）321-M CATM（R12）351-M	UTMⅢ-TM380用エンコーダケーブル2M UTMⅢ-TM380用エンコーダケーブル5M RC用（UTMⅢインロータイプ）
CATM（R）321-MR CATM（R）351-MR	UTMⅢ-REM接続ケーブル2M　両端コネクタ UTMⅢ-REM接続ケーブル5M　両端コネクタ
CATM（RC）321 CATM（RC）351 CATM（RC）312	UTMⅢ（RC）用ケーブル先端柳線2M UTMⅢ（RC）用ケーブル先端柳線5M UTMⅢ（RC）用ケーブル先端柳線10M
VSV-B4	ロードセル入力（4芯）100ｍ
VSV-B4-5ｍ	ロードセル入力（4芯）5ｍ
VSV-B4-10ｍ	ロードセル入力（4芯）10ｍ
VSV-B6	ロードセル入力（6芯）100ｍ
VSV-B6-5m	ロードセル入力（6芯）5ｍ
VSV-B6-10m	ロードセル入力（6芯）10ｍ
ケーブル延長　4芯	ロードセル用 4芯シールドケーブル延長（CA2T、CA2Y、CA6T**）
ケーブル延長　6芯	ロードセル用 6芯シールドケーブル延長（CA3Y、CA40、CA41、CA42、CA43、CA4、CA5、CA57、CA6Y）
