Q & A สำหรับ UTMⅢ/UTMⅡ ทอร์คมิเตอร์

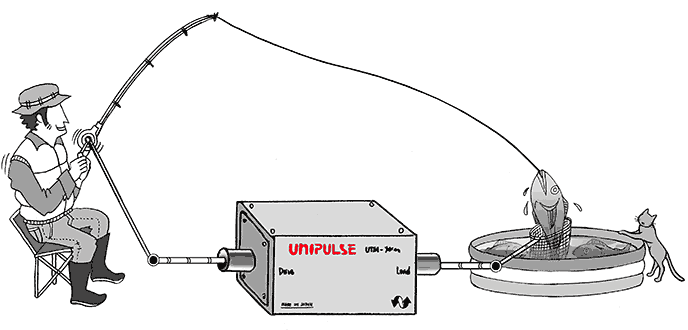

แรงบิดหมายถึงแรงที่ทำให้เกิดการบิดเป็นเกลียวที่ถูกนำไปใช้บนเพลาที่มีการหมุน ตัวอย่าง เช่นเมื่อคุณใช้ไขควงหรือประแจ แรงบิดถูกนำไปใช้ที่สลักเกลียว โบล์ทและอื่น ๆ หากจุดของแรงที่กระทำห่างไกลออกไป แรงบิดที่มากขึ้นสามารถนำไปใช้ ณ.จุดของการกระทำนั้นได้ ดังนั้นแรงบิดสามารถคำนวณได้จากการคูณแรงที่ทำให้เกิดการบิดเป็นเกลียวกับระยะทาง โดยทั่วไปแล้ว นิวตันเมตรเป็นหน่วยมาตรฐานสากลที่เป็นที่นิยมใช้
นิวตันเมตรเป็นหน่วยสำหรับวัดค่าแรงบิดที่กำหนดโดย SI 1Nm เป็นแรงในทิศทางแนวตั้งที่ใช้เฉพาะจุดซึ่งเป็นระยะทางหนึ่งเมตรห่างจากจุดที่แรงกระทำ

มีเครื่องมือที่ใช้โดยทั่วไปสำหรับการวัดค่าแรงบิดเช่นประแจทอร์ค ฯลฯ อย่างไรก็ตามการวัดเป็นเรื่องค่อนข้างง่ายด้วยเครื่องมือเหล่านี้เพราะแรงบิดในตอนท้ายของกระบวนการเท่านั้นที่จะต้องมีการวัด แต่มีผลิตภัณฑ์จำนวนมากที่เพลามีการส่งกำลังออกมาอย่างต่อเนื่อง เช่นมอเตอร์ เครื่องยนต์ ตัวลดความเร็วและลูกกลิ้ง ด้วยโรเทติ้งทอร์คมิเตอร์นี้จึงเป็นอุปกรณ์ที่สามารถวัดแรงบิดบนเพลาที่กำลังหมุนได้

RPM ย่อมาจากรอบต่อนาที

ไม่ได้! เพราะเพลาเป็นส่วนหนึ่งของการรับรู้ในการดีเท็กสัญญาณ ซึ่งหมายความว่าถ้าคุณตัดเพลา UTMⅡ/UTMⅢอาจได้รับความเสียหายหรืออาจจะมีบางผลกระทบทางด้านลบต่อความถูกต้องแม่นยำ

กรุณาใช้ไฟ DC24V (กินกระแส 100-160mA)

UTMⅡ/UTMⅢมาพร้อมกับสายเคเบิลยาว 2 เมตร ด้านหนึ่งของสายเคเบิลเป็นคอนเน็กเตอร์(เชื่อมต่อUTMⅡ/UTMⅢ) และอีกด้านหนึ่งเป็นแบบสายเปลือย

เราเสนอตัวอ๊อปชั่นแลกเปลี่ยนจาก 2 ม.เป็น 5 ม.เมื่อซื้อ UTM ซีรีส์เท่านั้น นอกจากนี้ยังมี
อ๊อปชั่นแลกเปลี่ยนสำหรับเคเบิลตัวเอ็นโค้ดเดอร์ สอบถามรายละเอียดเพิ่มเติมจากฝ่ายขาย
ของเรา

UTM III มีขนาดกะทัดรัดกว่า UTM II เป็นทอร์คมิเตอร์แบบหมุนเวอร์ชั่นที่พัฒนาขึ้นมาและ
ใช้งานได้ง่ายกว่า มีเอาท์พุท± 10V และดิจิทัลเอาท์พุท ตอบสนองต่ออนาล็อกแบนด์วิดท์
5kHz อย่างรวดเร็ว เพิ่มฟังก์ชันดิจิทัลซีโร่และฟิลเตอร์ที่เปลี่ยนแปลงได้
หน้าผลิตภัณฑ์ UTMⅢ

ค่าแรงบิดจะถูกปรับให้เต็มสเกลโดยมีเอาท์พุท ±5V สำหรับ UTM II และ ±10V สำหรับ UTM III

ไม่ได้ แม้จะมีตัวโครงสร้างที่แน่นหนา มันก็เป็นไปไม่ได้ที่จะป้องกันUTMⅡ/UTMⅢจากการรุกล้ำของของเหลวอย่างสิ้นเชิง
[UTMV] คือทอร์คมิเตอร์แบบหมุนและป้องกันสนิม

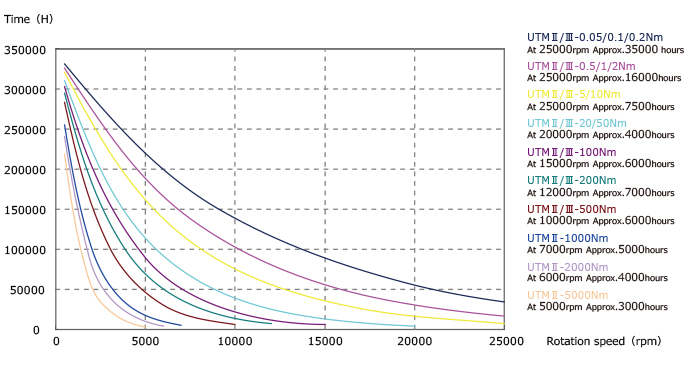

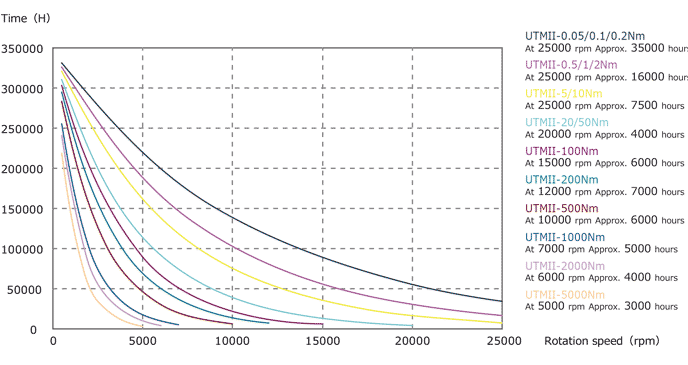

วงจรชีวิตของUTMⅡ/UTMⅢขึ้นอยู่กับแบริ่งว่าทนทานได้ยาวนานเท่าไร กรุณาหาอายุขัยของแบริ่งดังต่อไปนี้

UTMⅡ/UTMⅢเป็นผลิตภัณฑ์ที่ไม่ต้องบำรุงรักษาเนื่องจากโครงสร้างภายในเป็นแบบไร้การสัมผัส

“typ.” หมายความว่าค่าปกติทั่วไป

UTMⅡ/UTMⅢให้สัญญาณเอ้าท์พุทเป็นพัลส์สำหรับการหมุนรอบเพื่อใช้อ่านค่าความเร็วรอบต่อนาที โดยอุปกรณ์ภายนอกสามารถใช้ในการแปลงสัญญาณพัลส์นี้ให้เป็นความเร็วรอบต่อนาที TM320/TM201 เป็นตัวบ่งชี้วัดพิเศษสำหรับใช้กับUTMⅡ/UTMⅢซึ่งสามารถแสดงความเร็วรอบต่อนาทีได้

ความจุเกินพิกัดหรือเซฟตี้โอเวอร์โหลดของUTMⅡ/UTMⅢเป็น 500% ดังนั้นโอเวอร์โหลดเหนือพิกัดความจุสูงสุดชั่วขณะจะไม่ทำให้เกิดความเสียหายแก่ตัวสินค้าทันที

นั่นย่อมขึ้นอยู่กับเงื่อนไข กรุณาติดต่อเจ้าหน้าที่ของเรา

กำลังไฟฟ้าสามารถคำนวณได้จากแรงบิดที่กำลังหมุนและความเร็วรอบต่อนาที TM301 สามารถคำนวณกำลังไฟฟ้าได้โดยอัตโนมัติ สูตรการคำนวณกำลังไฟฟ้ามีดังต่อไปนี้

กำลังไฟฟ้า(W) = 2p x แรงบิด(Nm) x ความเร็วรอบการหมุน(RPM) / 60

ใช่คุณสามารถ กรุณาติดต่อตัวแทนฝ่ายขายของเราสำหรับรายละเอียดเพิ่มเติม

บริษัทสามารถนำเสนอสายเคเบิลแบบยาวพิเศษให้ได้ กรุณาติดต่อฝ่ายขายของเรา แล้วทางเรายังสามารถขายเฉพาะตัวคอนเน็กเตอร์เพื่อให้คุณสามารถนำไปเชื่อมต่อกับสายเคเบิลได้

โดยทั่วไปไดอัลเกจถูกนำมาใช้ในในการปรับการจัดตำแหน่งในขณะที่เพลากำลังหมุนช้าๆ

มันขึ้นอยู่กับระดับของมิสอะไลน์เม้นท์ แต่UTMⅡ/UTMⅢจะมีการสั่นสะเทือน ในกรณีนั้นก็จะเป็นอันตรายที่จะให้UTMⅡ/UTMⅢรักษาสภาพการหมุนหรือเพิ่มความเร็วในการหมุน กรุณาตรวจสอบการจัดตำแหน่งอะไลน์เม้นท์

เราจะไม่แนะนำให้ทำ นั่นอาจเป็นสาเหตุทำให้เกิดการวัดที่ไม่ถูกต้องหรืออายุการใช้งานของแบริ่งอาจสั้นลงอย่างเห็นได้ชัด

ในกรณีปกติก็ไม่จำเป็น(ให้พิจารณากลไกความปลอดภัยเพื่อหยุดการหมุน) อย่างไรก็ตามแนะนำให้ยึดกับที่ในกรณีด้านล่าง:

・ เมื่อใช้อ๊อปชั่นเอ็นโค้ดเดอร์
・ หากคุณต้องการเพิ่มความถี่เรโซแน้นท์สำหรับการหมุนที่ความเร็วรอบสูง
・ หากคุณใช้คัปปลิ้งแบบดิสก์คู่เนื่องจากพื้นที่ในการรับน้ำหนักน้อยลงชิ้นงานสั่น การเยื้องศูนย์หรือเกิดการเบี่ยงเบนมุม

เราไม่แนะนำให้ใช้ตัวคัปปลิ้งประเภทโอล์ดแฮม ในกรณีที่จำเป็นต้องใช้คัปปลิ้งประเภทนี้ โปรดยึดตัวUTMⅡ/UTMⅢให้นิ่งสำหรับการใช้งานให้ปลอดภัย

เนื่องจากโมเมนต์ของความเฉื่อยบนด้านไดรฟ์และโหลดแตกต่างกัน แรงบิดเอาท์พุทจะแตกต่างกันเล็กน้อยเช่นกันดังนั้นแม้ว่ามันจะไม่ทำให้เกิดความเสียหาย ก็โปรดติดตั้งให้ถูกต้อง

ไม่ได้ กรุณาใช้ภายใต้พิกัดความจุสูงสุด ความจุเกินพิกัดของUTMⅡ/UTMⅢเป็น 500% RO แน่นอน แต่มันก็เป็นเพียงเพื่อวัตถุประสงค์ด้านความปลอดภัยเท่านั้น

จำนวนรอบการหมุนน้อยสุดที่แสดงบน TM700, TM320 & TM201 คือ 15 rpmในระหว่างการขนส่ง แต่สามารถเปลี่ยนและตั้งค่าเป็น 2 rpmได้

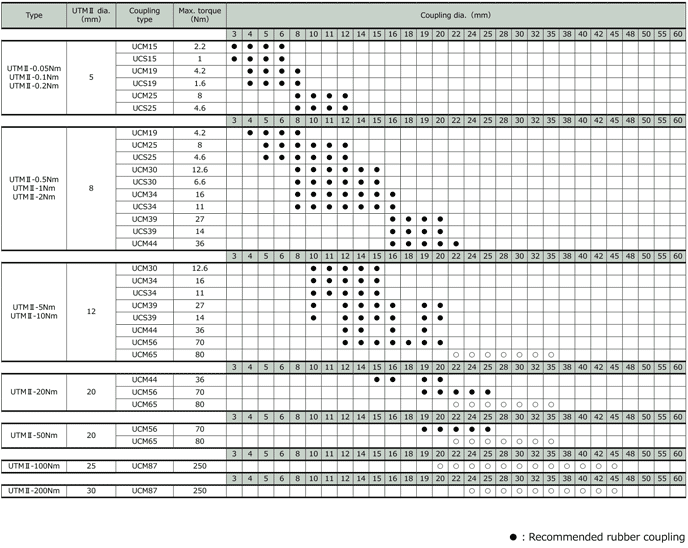

หากคุณต้องการใช้งานโดยไม่ต้องยึดตัวบอดี้หลัก เราจำหน่ายคัปปลิ้งชนิดยาง สำหรับ UTM III / UTM II โดยเฉพาะ
นี่คือผลิตภัณฑ์ที่ใช้ยางป้องกันการสั่นสะเทือนเป็นตัวดูดซับแบบยืดหยุ่นไม่มีฟันเฟืองเชิงกล มีความสมดุลในการหมุนที่ดีและเนื่องจากยางทำหน้าที่เป็นตัวกันกระแทกจึงดูดซับแรงสั่นสะเทือนและให้การหมุนที่ราบรื่น
หากไม่สามารถใช้คัปปลิ้งแบบยาง่ได้ให้ใช้คัปปลิ้งแบบดิสก์เดี่ยว
หากมีการใช้ดิสก์คู่หลายประเภทหรือประเภท สลิทร่วมกันโดยยึดตัวบอดี้หลักไว้ วัตถุที่อยู่ระหว่างกันจะถูกรองรับโดยสปริงและจะเกิดการสั่นสะเทือนที่ไม่คาดคิด ในกรณีที่เลวร้ายที่สุด UTM III / UTM II / คัปปลิ้งจะได้รับความเสียหายจากเรโซแน้นท์
ถ้าตัวบอดี้หลักถูกยึดกับที่และใช้งาน ให้ใช้คัปปลิ้งที่รับได้กับทั้งความเยื้องศูนย์และความเบี่ยงเบนของมุม เช่น เป็นประเภทดิสก์คู่
อย่าใช้คัปปลิ้งแบบดิสก์เดี่ยวกับตัวบอดี้หลักที่ถูกยึดกับที่ แรงปฏิกิริยาที่ผิดปกติขนาดใหญ่จะถูกส่งไปยังเพลาซึ่งไม่เพียง แต่ทำให้เกิดข้อผิดพลาดในการวัด แต่ยังทำให้อายุการใช้งานของตัวบอดี้หลักของ UTM III / UTM II นั้นสั้นลงและทำให้เกิดความเสียหาย
หน้าผลิตภัณฑ์ UCM/UCS

UTM II สามารถระงับผลกระทบของสัญญาณรบกวนจากภายนอกแต่สัญญาณรบกวนที่มากเกินไปอาจส่งผลต่อการวัด เพื่อการปรับปรุงต่อไป UTM IIIยังใช้การกรองความถี่ต่ำผ่านแบบแปรผันและสามารถเปลี่ยนการตั้งค่าโดยใช้พีซี นอกจากนี้ยังมีเอาท์พุท RS-485 ซึ่งมีประโยชน์สำหรับถ่ายโอนข้อมูลที่ป้องกันสัญญาณรบกวนไว้

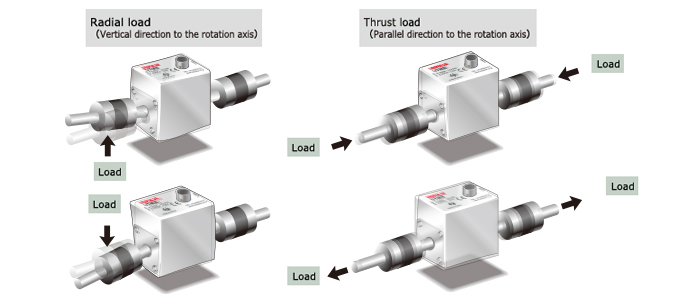

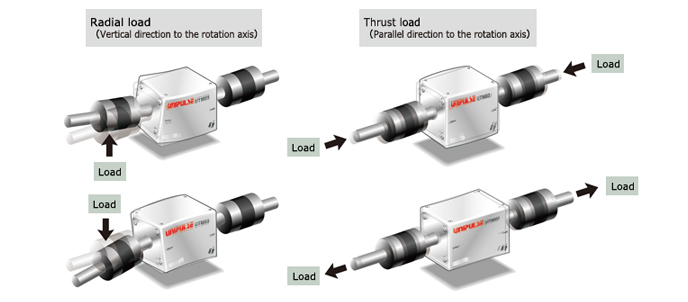

โปรดหลีกเลี่ยงเรเดียลโหลด เพราะไม่เพียงแต่ส่งผลกระทบต่อผลการวัด แต่เรเดียลโหลดบนเพลายังสามารถสร้างความเสียหายให้กับแบริ่งและสร้างความร้อนขึ้นมา(ดังนั้นแบริ่งจะค่อยๆสึกก่อน)

ถ้าแรงที่ขันและแรงบิดมีไม่เพียงพอ ตัวคัปปลิ้งอาจลื่นหรือหลุดจากการเชื่อมต่อและทำให้ไม่สามารถวัดแรงบิดที่ถูกต้องได้ กระนั้นตราบเท่าที่ตัวคัปปลิ้งไม่ลื่นหลุด แรงบิดและแรงที่ขันจากตัวคัปปลิ้งจะไม่ส่งผลกระทบต่อผลที่ได้จากการวัด

ไม่ คุณไม่สามารถทำได้ ตัวสินค้ามีการแคลลิเบทก่อนที่จะขนส่งออกไป ดังนั้นโปรดเปลี่ยนการตั้งค่าบนตัวบ่งชี้วัดโดยให้เปลียนที่ค่าความจุเต็มสเกล

UTM ซีรีส์มีตัวขยายสัญญาณในตัว ในกรณีของ UTM IIค่าแรงบิดเต็มสเกลคือ± 5V ในขณะที่ UTM IIIค่าแรงบิดเต็มสเกลคือ± 10V, UTM III ยังมีดิจิทัลเอาท์พุท RS-485 ด้วย

โปรดดูแผนภูมิการแปลงค่าดังตารางด้านล่าง

ความเร็วในการหมุนที่วัดได้สูงสุดของอ๊อปชั่น โรตารี่เอ็นโค้ด
เดอร์ UTM ซีรีส์ มีดังนี้:
UTMⅢ 0.05Nm～50Nm　　　5000 รอบต่อนาที
UTMⅢ 100Nm～500Nm　　 2500 รอบต่อนาที
UTMⅡ 0.05Nm～10Nm　　　 4500 รอบต่อนาที
UTMⅡ 20Nm、50Nm　　　　 2000 รอบต่อนาที

หากความแม่นยำสูงไม่จำเป็นต้องมาก แค่เลือกหนึ่งที่มีพิกัดความจุสูงสุดที่ 1.4-2.0 เท่าสูงกว่าแรงบิดที่ประมาณค่าไว้เล็กน้อย มิฉะนั้นโปรดระมัดระวังตอนโอเวอร์โหลดในกรณีที่ค่าเต็มสเกลของUTMⅡจำเป็นที่จะถูกนำมาใช้

ได้ แต่โปรดหลีกเลี่ยงการสั่นสะเทือนของเครื่องยนต์ที่จะนำเอาโหลดภายนอกมากระทำบนเพลาของUTMⅡ แรงบิด ความเร็วรอบต่อนาทีและกำลังไฟฟ้าสามารถตรวจสอบได้พร้อมกันโดยใช้ตัวบ่งชี้วัดรุ่น TM320.

ถ้าคุณต้องการใช้ UTM ซีรีส์ในตำแหน่งยึดอยู่กับที่ ให้ใส่ใจกับการจัดตำแหน่งเพลาและเชื่อมต่อมัน คุณยังสามารถใช้ตำแหน่งที่อยู่ตรงกลางประเภท UTM III เพื่อการติดตั้งที่ง่ายดายขึ้น

จำเป็นต้องปรับสมดุลการหมุนรวมทั้งการจัดแนวที่ไม่ตรงแนว หากเพลาหมุนด้วยความเร็วสูงใน
สภาวะไม่สมดุล ตัวบอดี้หลักของ UTM III/UTM II อาจสั่นผิดปกติและได้รับความเสียหาย
เนื่องจากเรโซแน้นท์ ให้ติดตั้งอย่างระมัดระวังขณะปรับสมดุลและค่อยๆเพิ่มความเร็วในการ
หมุน เมื่อใช้การหมุนด้วยความเร็วสูงขอแนะนำประเภทที่ไม่มีร่องคีย์

มีวงจรป้องกันในUTMⅡ/UTMⅢดังนั้นข้อผิดพลาดเล็กๆน้อยๆ ในการเดินสายไฟจะไม่เกิดความเสียหายแก่สินค้าในทันที กระนั้นการป้อนแรงดันไฟฟ้าสูงเช่น AC100V จะเกิดความเสียหายแก่สินค้าได้

มีความเป็นไปได้ที่มิสอะไลน์เม้นท์ นอกจากนี้โปรดยืนยันด้วยว่ามีการใช้ตัวคัปปลิ้งประเภทที่เหมาะสม

UTM III มีฟังก์ชันการแก้ไขซีโร่อยู่ในตัวเพื่อแก้ไขจุดศูนย์โดยใช้อุปกรณ์เช่นพีซี

ชุดเพลาของ UTM มีความแข็งแกร่งสูงและการตอบสนองที่เร็วดังนั้นจึงสามารถจับค่าทอร์คที่ไม่เคยถูกจับได้มาก่อน ด้วยการจับคู่กับตัวอินดิเคเตอร์ของเราและใช้ตัวกรองที่แข็งแกร่งคุณจะได้รับรูปกราฟที่คล้ายกันเหมือนเดิม UTM III มีตัวกรองความถี่ต่ำผ่านเป็นของตัวเองและคุณอาจเปลี่ยนการตั้งค่าได้ด้วย

1) เนื่องจากทอร์คมิเตอร์วัดแรงบิดโดยใช้การบิดของเพลาจะทำให้มีความแตกต่างของมุมระหว่างเพลาของด้านไดรฟ์และด้านโหลด
ค่าเบี่ยงเบนนี้อธิบายไว้ในแค็ตตาล็อกว่าค่าคงที่สปริงแรงบิด ดังนั้นให้ติดชิ้นงานที่ด้านเดียวกับด้านโหลดของทอร์คมิเตอร์เพื่อวัดค่ามุม
2) เนื่องจากเอ็นโค้ดเดอร์ตรวจจับมุมระหว่างตัวบอดี้หลักและเพลา ให้ยึดตัวบอดี้หลักก่อนใช้งาน หลังจากยึดตัวบอดี้หลักแล้วให้ใช้คัปปลิ้งที่ดูดซับการเยื้องศูนย์และมุมที่เบี่ยงเบน เช่น คัปปลิ้งคู่หรือคัปปลิ้งสูบลม
3) ข้อผิดพลาดของมุมยังเกิดขึ้นได้ที่ด้านคัปปลิ้ง โปรดระวังค่าคงที่สปริงแรงบิดของค้ปปลิ้ง
4) หากใช้มอเตอร์ที่มีกลไกรีดักชั่นอาจมีข้อผิดพลาดของมุมระหว่างมุมที่ระบุโดยตัวควบคุมมอเตอร์และเอาท์พุทของเพลา

โดยหลักๆทางเราขายสินค้าโดยตรงให้กับลูกค้า ดังนั้นคุณสามารถสั่งซื้อได้โดยตรงกับเรา
ฝ่ายขายบริษัท UNIPULSE Instruments Thailand
โทร: 063-535-5913

เวลาในการผลิตสำหรับUTMⅡประมาณ1 สัปดาห์(หลังจากที่ได้รับใบสั่งซื้อ)
* มันอาจจะใช้เวลา 2-3 สัปดาห์สำหรับประเภทที่มีขนาดความจุสูง

UTMⅡ/UTMⅢมีโครงสร้างที่แข็งแกร่งและมันก็ไม่น่าจะได้รับความเสียหายถ้าตัวสินค้ามีการใช้งานอย่างถูกต้องเหมาะสม ในกรณีที่สินค้าได้รับความเสียหายมันก็เป็นไปได้ว่าความเสียหายนั้นถึงขั้นวิกฤติและรุนแรงเกินกว่าที่จะซ่อมแซม กรุณาติดต่อฝ่ายขายในการให้คำปรึกษา

Contact Us

มันขึ้นอยู่กับความต้องการถ้าเราสามารถทำเวอร์ชั่นพิเศษของUTMⅡ/UTMⅢได้ กรุณาปรึกษากับฝ่ายขายของเราสำหรับรายละเอียดเพิ่มเติม

ไม่ได้ โปรดยืนยันและระบุสิ่งที่เป็นอ๊อปชั่นที่มีความจำเป็นในช่วงเวลาของการออกใบสั่งซื้อตั้งแต่แรกเลย

เราสามารถให้คำแนะนำเรื่องคัปปลิ้งได้เช่นกัน กรุณาปรึกษากับเราในวันนี้!
