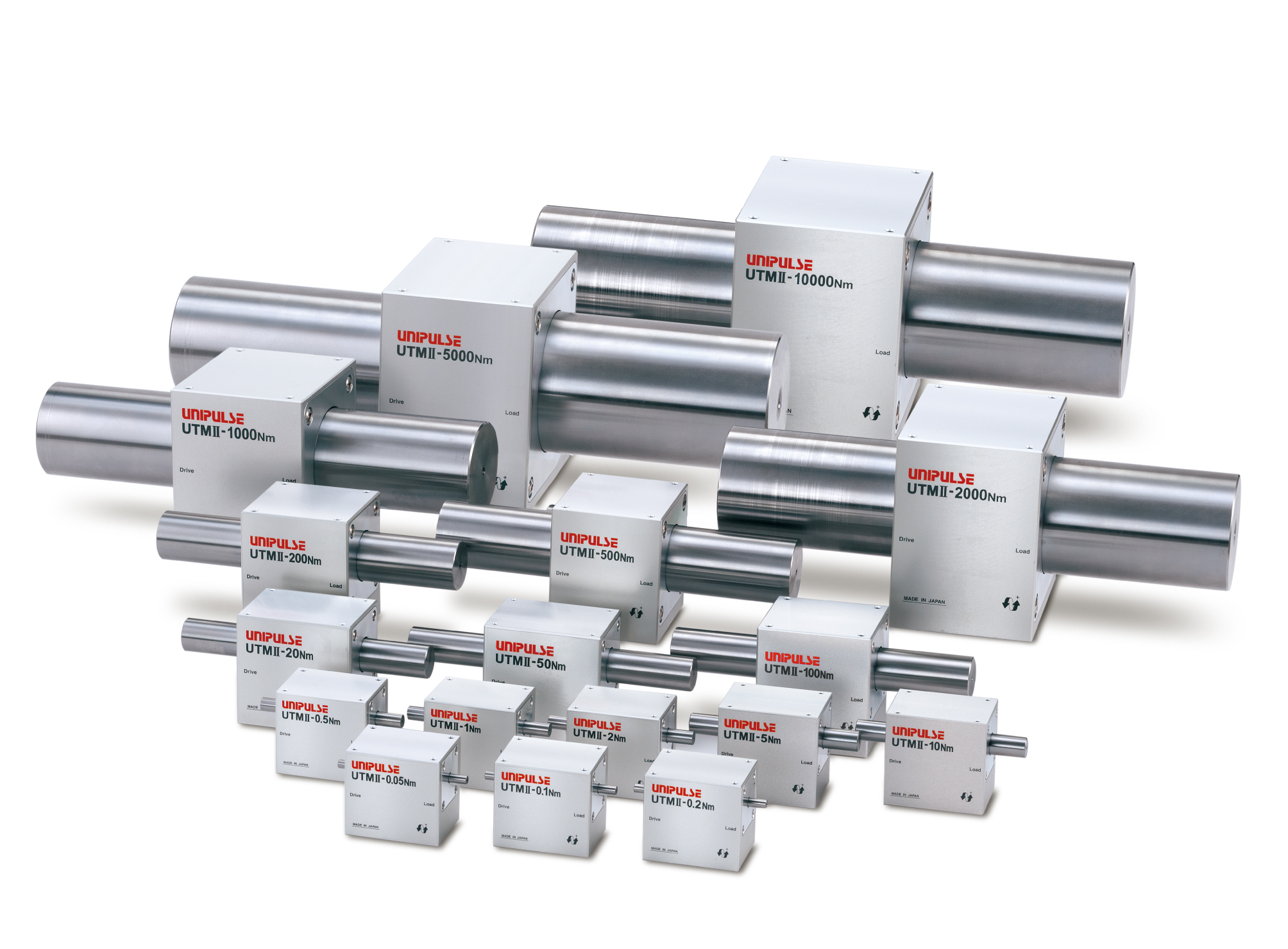

ทอร์คมิเตอร์รุ่นใหม่แบบไม่ใช้สลิปริง
ซีรีย์ UTM ได้รับการอัพเกรดให้เป็น UTM IIเพื่อให้ตอบสนองความต้องการที่หลากหลายของลูกค้า!
การปรับปรุงที่ดีทางด้านแบนด์วิดธ์(1kHz) อัตราการสุ่มตัวอย่าง(6kHz) เซฟตี้โอเวอร์โหลด(500%) และอื่นๆได้มีการทำขึ้นมาในขณะที่คุณสมบัติที่เด่นของรุ่นเดิมก็จะมีการรับช่วงสืบต่อกันมา
เราจะยังคงที่จะอุทิศตัวเองเพื่อการวิจัยและพัฒนาผลิตภัณฑ์ที่เป็นหนึ่งเดียวของเราต่อไป
พัฒนาสเปค(ข้อมูลจำเพาะ)และประสิทธิภาพการทำงานที่ดีขึ้น
ความแม่นยำสูง มีความเสถียร ไม่ใช้สลิปริง และมีขนาดกะทัดรัด
■ความถูกต้องแม่นยำและความเสถึยรสูง
ความละเอียดที่1/10000 ด้วยความเสถียร ณ.จุดศูนย์ที่โดดเด่น
แม้มีการเปลี่ยนแปลงแรงบิดขนาดเล็กก็สามารถตรวจพบได้ด้วยUTMⅡ
■ไม่ต้องมีการบำรุงรักษา
ไม่ใช้สลิปริง
อายุการใช้งานของUTMⅡจะถูกกำหนดโดยส่วนใหญ่จากอายุการใช้งานของแบริ่ง

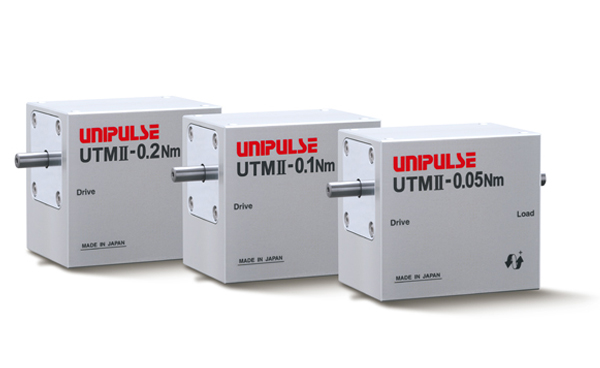

■ความเร็วรอบในการหมุนสูงสุด 25000rpm(0.05～10Nm)
■แรงบิดเริ่มต้นมีขนาดเล็ก
แรงบิดเริ่มต้นของแบริ่งในUTMⅡขนาด-0.05Nm เป็นเพียง 0.00001Nm (0.03 %FS)
อันที่จริงผลของแรงเสียดทานขณะหมุนสามารถละเลยได้
■การกำหนดค่าของระบบมีความฉลาดไม่จำเป็นต้องใช้วงจรจากภายนอก

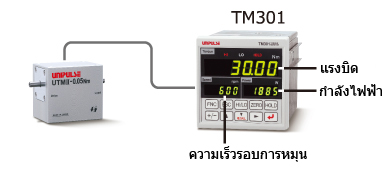

■การตรวจสอบแรงบิดและความเร็วในการหมุนทำได้พร้อมกัน
Real-time dynamic measurement is possible from torque and rotation pulse signals.

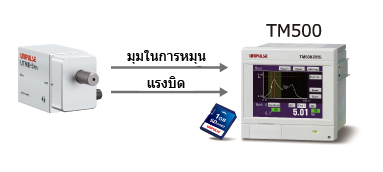

■การเปลี่ยนแปลงของแรงบิดเทียบกับมุมสามารถตรวจจับได้
ด้วยการติดอ๊อปชั่นโรตารี่เอ็นโค้ดเดอร์ที่UTMⅡ ค่าของแรงบิดและมุมจะถูกตรวจสอบไปพร้อมๆกัน
ข้อมูลจำเพาะ
0.05Nm to 10Nm｜20Nm to 10000Nm｜ชสเปคที่ใช้ร่วมกัน
| 0.05Nm to 10Nm | ||||||||
| ช่วงของการวัด Nm |
0.05 | 0.1 | 0.2 | 0.5 | 1 | 2 | 5 | 10 |
|---|---|---|---|---|---|---|---|---|
| อ๊อปชั่น (specifies at time of order) |
โรตารี่เอ็นโค้ดเดอร์ | Rotary encoder |
||||||
| ขนาดภายนอก(ขนาดของตัว) W H D mm |
54 50 40 |
57 55 40 |
||||||
| ความยาวทั้งหมด mm |
74 | 84 | 97 | |||||
| เส้นผ่าศูนย์กลางของเพลา mm |
5 | 8 | 12 | |||||
| แหล่งจ่ายไฟ | 100mA หรือน้อยกว่า | |||||||
| ความเร็วรอบในการหมุนสูงสุด | 25000rpm | |||||||
| น้ำหนักประมาณ | 160g | 180g | 270g | |||||

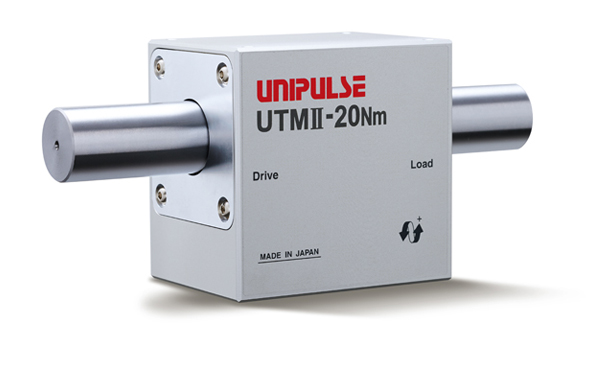

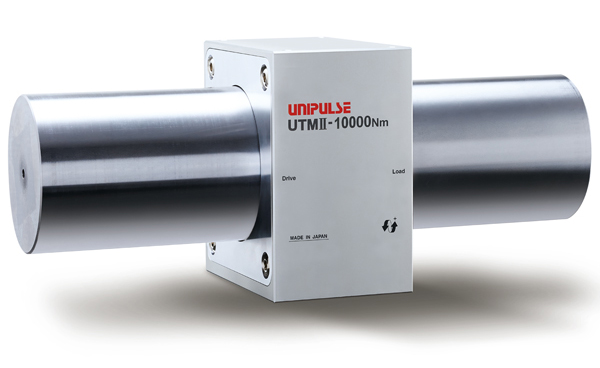

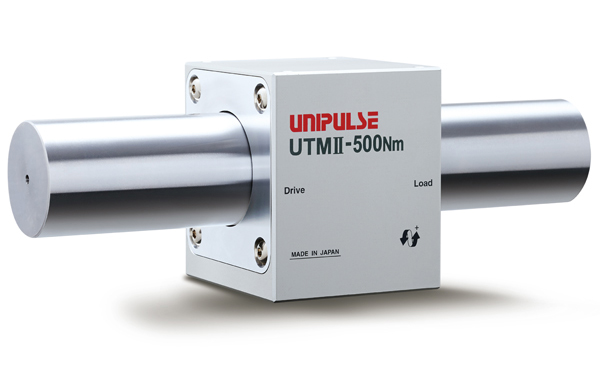

| 20Nm to 10000Nm | |||||||||
| ช่วงของการวัด Nm |
20 | 50 | 100 | 200 | 500 | 1000 | 2000 | 5000 | 10000 |
|---|---|---|---|---|---|---|---|---|---|
| Option (specifies at time of order) |
โรตารี่เอ็นโค้ดเดอร์คีย์กรูฟ | คีย์กรูฟ | |||||||
| ขนาดภายนอก (ขนาดของตัว) W H D mm |
70 68 51 |
67 74 57 |
67 79 62 |
67 79 72 |
86 103 98 |
86 119 111 |
97 141 137 |
103 |
|
| ความยาวทั้งหมด mm |
150 | 170 | 177 | 187 | 217 | 286 | 306 | 387 | 447 |
| เส้นผ่าศูนย์กลางของเพลา mm |
20 | 25 | 30 | 40 | 60 | 70 | 90 | 110 | |
| แหล่งจ่ายไฟ | 150mA หรือน้อยกว่า | 160mA หรือน้อยกว่า | |||||||
| ความเร็วรอบในการหมุนสูงสุด | 20000rpm | 15000rpm | 12000rpm | 10000rpm | 7000rpm | 6000rpm | 5000rpm | 4000rpm | |
| น้ำหนักประมาณ | 700g | 1.1kg | 1.5kg | 2.6kg | 7.3kg | 10.5kg | 21.4kg | 36kg | |
| สเปคที่ใช้ร่วมกัน | |
| แหล่งจ่ายไฟ | DC24V ±15％ |
|---|---|
| ช่วงของเอ้าท์พุท | ±5V DC ความต้านทานโหลดต้องมากกว่า 2kΩ |
| การตอบสนอง | 1kHz |
| สัญญาณการหมุน | 4 พัลส์ต่อ 1รอบการหมุน โอเพ่นคอลเลคเตอร์ อัตราสูงสุด 30V, 10mA |
| เซฟตี้โอเวอร์โหลด | 500%FS |
| ความไม่เป็นเชิงเส้น | 0.03% FS |
| ฮีสเตอร์รีซีส | 0.03% FS |
| ความสามารถในการทำซ้ำ | 0.03% FS |
| ความสามารถในการทำซ้ำ | -10 to +50℃ |
| ผลทางอุณหภูมิต่อแคลซีโร่ | 0.01%FS/℃ |
| ผลทางอุณหภูมิต่อแคลสแปน | 0.01%FS/℃ |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-2-3 |
