製品概要

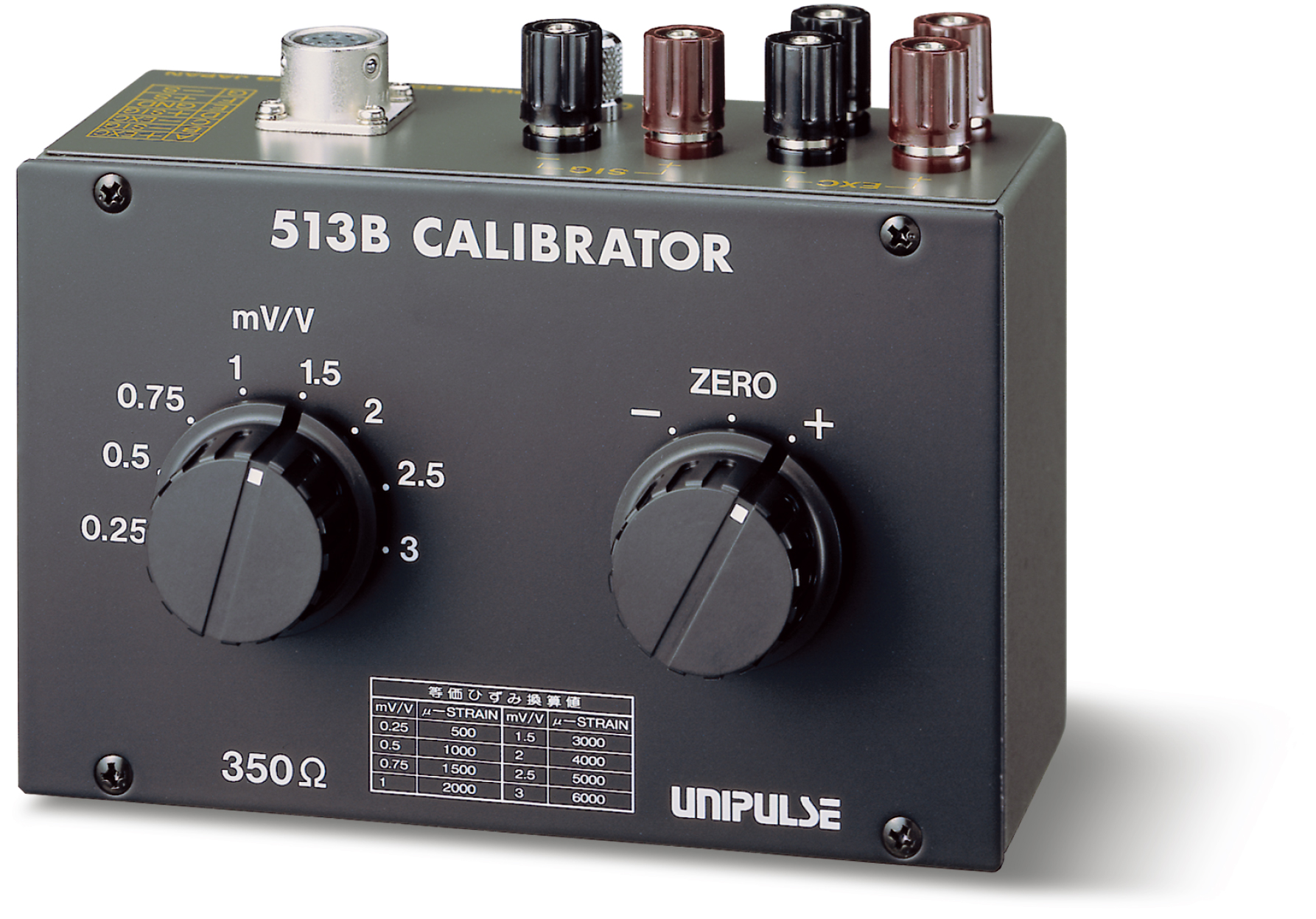

513Bは、350Ω系のストレンゲージ式センサと等価な回路で構成されており、広範囲な疑似出力を発生させることができるキャリブレータです。内部回路には、超高精密抵抗を使用しておりますので、較正用標準歪発生器として充分耐え得る性能を誇ります

仕様

入力抵抗 350Ω±2%
出力抵抗 350Ω±2%
較正出力値 0.25、0.5、0.75、1、1.5、2、2.5、3mV/V
極性 +、-、ZERO
誤差 各レンジの±0.01%以内
感度変化 ±5ppm/℃
印加電圧 DC10V(DC15Vmax)
外形寸法 150(W)×95(H)×63(D)mm(突起部含まず)
重量 約800g
使用条件 温度:-20~+60℃
湿度:80%RH以下(結露不可)
付属品 両端PRCコネクタ付(6芯)ケーブル1m ・・・・ 1本

(上記の仕様は付属のケーブル使用時)
