製品概要

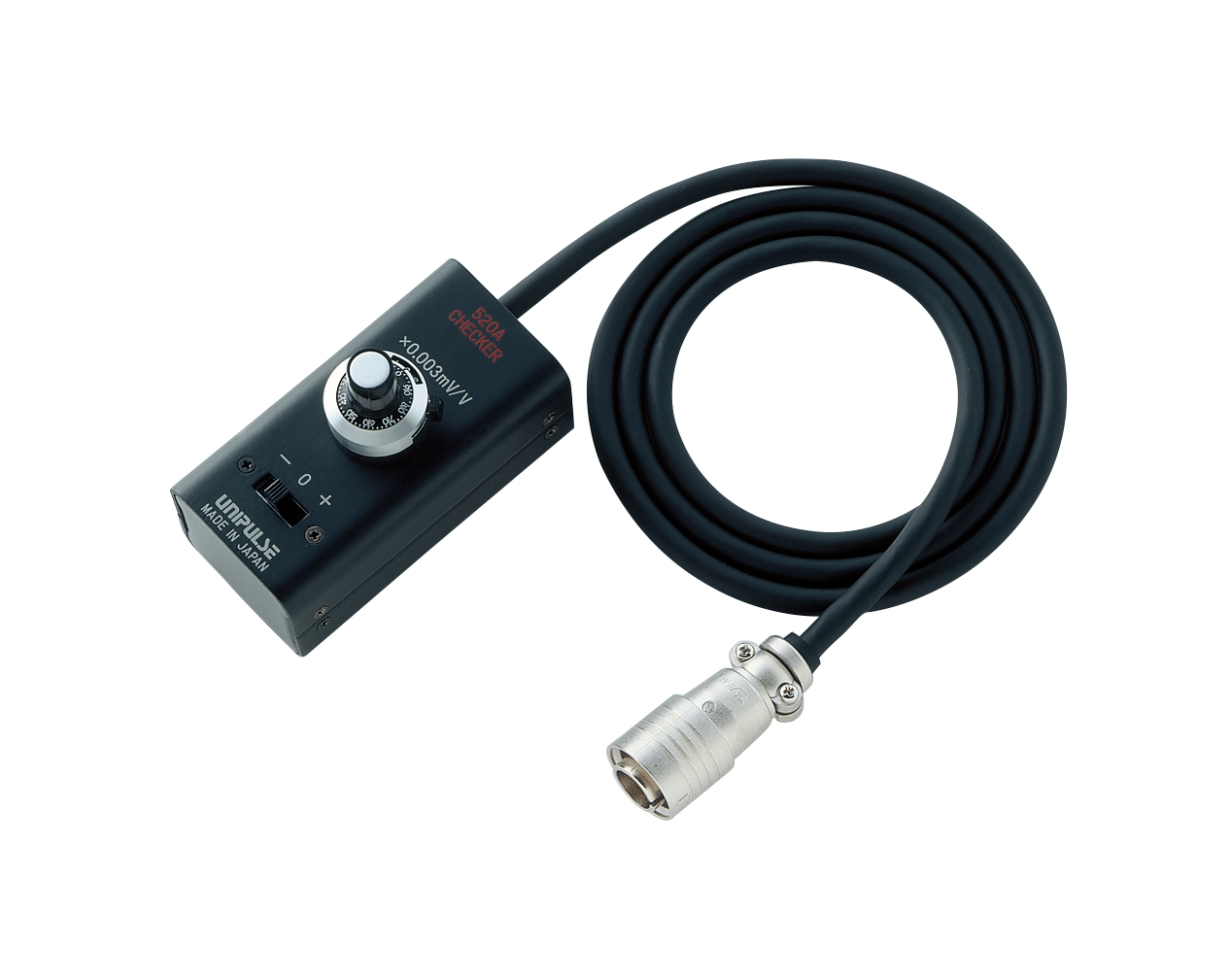

520Aは疑似センサとして、デジタル指示計などの動作チェックまたは概略較正に用いることができます。計器側より供給される印加電源をもとに、0~±3mV/Vの範囲で連続的に可変することができます。

仕様

入力抵抗 約325Ω
出力抵抗 100Ω以内
極性 +、-、ZERO
出力電圧 0~3mV/V(ダイヤル付ヘリカルポテンショメータ)
誤差 ダイヤル読み値に対して0.3%+0.02mV/V
印加電圧 DC15Vmax
外形寸法 40(W)×80(H)×35(D)mm(突起部含まず)
重量 約250g
付属品 PRC変換中継(4芯)ケーブル先端柳線1m・・・・ 1本
別売品 CA4311:JR─PRC変換中継(6芯)4線式─6線式1m
